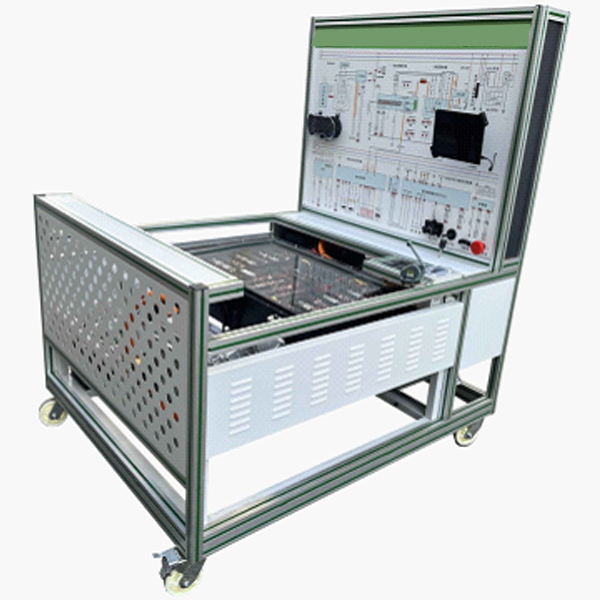

电动汽车电池及驱动实验台

电动汽车电池及驱动实训台,动作控制系统实训台

设备简介
选用国产主流新能源纯电动车零部位件，功能和控制方法与通用纯电动车完全相同，真实地呈现了新能源电驱动系统核心零部位件之间的连接控制关系、装配位置和运行功能数值，以及高压系统安全注意事项，培养学员对新能源电驱动系统故障解析和处置整理能力，适用来各院校新能源驱动传动课程教学和维修实训设备。
功能特别点
1.真实可运行的新能源电驱动传动系统包括，充分展示各主要零部位件构成构造和逻辑控制关系。
2.各主要部位件装配在平台上，电气连接方法与实车相同，可以便利拆卸，让学员在拆卸装配连线过程掌控把握系统零部位件拆卸装配要点和安全保护；
3.传动轴输出端加装磁粉限制动作器，模仿车辆负载系统，经过调节两端负载大小，真实再现电驱动传动系统不一样工况下（启动、加快速度、匀速、减慢速度、停车、爬坡等）电流（A）和电压（V）等功能数值改变规律。
4.动力电池包设定有机械维修开关，拔出机械维修开关后，可以打开上盖查看；高压电器连接器均应用国标设备，功能可靠。
5.动力电池包半透明设计，内置LED排灯照明，方便学员查看电池内部构造。
6.真实的机械齿轮传动和刹车系统，查看限制动作能量回馈电流（A）改变，掌控把握限制动作能量回收概念。
7.设备带电动真空助力液压限制动作系统，开关信号经过压力传感器智能控制真空泵作业。
8.设备配备装备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
9.实训台配备装备有限制动作器防护罩等安全保护装置。
10.UV平操作面板喷绘操作面板完整显露电驱动传动系统作业原理图，而且装配检验测试端子，借助万用表和示波仪，就地实时检验测试各种状态下功能数值改变。
11.设备由位移台架和操作面板构成，平台水平存放，装配主要零部位件；设备下部装配4个脚轮，位移灵活，同时脚轮带自锁装置，可以固定位置。
12.设备检验测试操作面板正前方底座上配备有台面，便利存放图纸文档实训指导书、检验测试仪表器具等。




电动汽车电池及驱动实训台,动作控制系统实训台

1） 应用DSP研发板+电动机驱动板+DSP外扩网口模型块+DSP外扩GPIO功能运用模型块+液晶触控 显露的结合实操平台，便运用户完成电动机控制的一体化研发系统；

2） DSP端应用自主研发的28335实用板研发板，以现今主流TMS320F28335为核心，应用六 层核心板+底层基板的形式；

3） BLDC电动机平台应用三相全桥隔离控制，精确的PID算法，保证电动机精确运行；

4） 直线DC电动机驱动板控制信号使用灌电流（A）驱动方法，支持绝大多数单片机直接驱动；

5） 42步进电动机驱动器设定有高平稳性、可靠性和抗干扰性的经济型步进电动机驱动器，适用来 各种工业控制环境，设定有自动半流，低压关断、过流保护和过热停车功能；

6） 板载硬件资源丰富，外扩功能强大，可适用各类项目实训；

7） 7. 0寸触控显露，应用工业类级别，适用恶劣的作业环境，友好的人机界面HMI便利您更好的 实操；

8） W5300 模型块支持软、硬件混合 TCP/IP 协议：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8个单独的端口（sockets）同时连接；互联网数值传输，速率可达到80Mbps；支 持ADSL连接（支持PPPOE协议，带PAP/CHAP检验）；

9） GPIO拓展功能模型块含有概括3x4矩阵键盘、12864LCD连接口、4段8位数码管、温湿度传感器、 红外信号写入连接口、8路LED、直线DC小电动机及步进小电动机；

10） 应用分拆单独的模型块化设计理念，既可单独演示，又可整体作业；

11） 对于电动机控制有独特设计的电动机控制口；

12） 详细的用户手册，让您轻松入门掌控把握；

13） 注重EMI设计，平稳高效，含有概括外扩和全部外设资源；

14） 主流的F28335平台，是电动机控制领域和电力检验测试领域的首选；

15） 丰富的实训例程，可适用各种教学实训，尤其电动机控制领域，便运用户对其实行移植。
