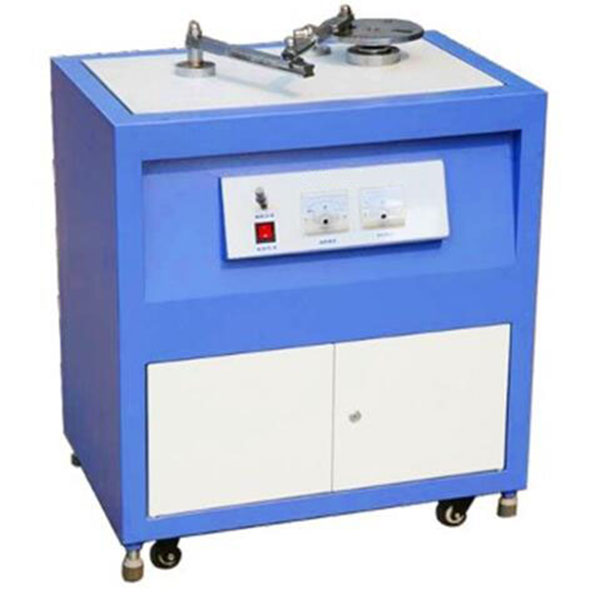

曲柄摇杆机构实训台

曲柄摇杆机构实训台,电力综合技能实训装置1、电机功率:60W,调速范围:0-100rpm 2、杆长参数:摇杆260mm、连杆300m 3、传感器参数:角位移传感器360p/r 4、外形尺寸:820*510*400,重量47kg

曲柄摇杆机构实训台,电力综合技能实训装置

ZRJX-YGCA型
一、主要功能数值
1、电动机功率(W):60W,调节速度界限:0-100rpm 2、杆长功能数值:摇杆260mm、连杆300m 3、传感器功能数值:角位移传感器360p/r 4、外观尺寸:820*510*400,重量(kg)47kg
二、主要功能特别点
1、四杆机构实训台可实行四杆机构简便拼接组装,并对曲柄及摇杆实行动作检验测试与拟真。
2、全部杆构件长度均可实行无级调动。
3、测量试验系统应用先进的嵌人式单片机系统、测量试验数值精确度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发,其内容丰富,含有概括实训影像、实训台简介、机构虚拟设计、机构动作检验测试、机构动作拟真、实训成果解析等内容,设定有综合性、开放性的点。
5、实训成果可以文体形式存档,并可在互联网上发送及打印,方便互联网化实训。
三、主要实训内容
1、四杆机构的虚拟设计及实物机构拼接组装。
2、曲柄的动作检验测试,摇杆动作拟真及实验测试对比解析;连杆动作平面上点的动作轨迹解析。
3、机架振动检验测试及机构平衡试验。

曲柄摇杆机构实训台,电力综合技能实训装置


曲柄摇杆机构实训台,电力综合技能实训装置


电力系统自动化创新实训台是一个自动化程度很高的多功能实训平台,可单独使用开出多门电气工程专业课程的教学实训,多套培训系统还可构成复杂电力网系统实行综合实训、实训,并由电力自动化监控系统完成电力网综合监控。

设备入口均设定有漏电保护器。

整个实训系统控制电源(含有概括继电器辅助电压(V))均应用安全电压(V)以内的直线DC24V电源。实训信号要求按照电力系统二次标准输出,而且严格控制输出功率(W),杜绝触电隐患。

1、发电动机组控制屏

发电动机组控制屏与发电动机组相连,完成发电动机组的励磁调动、调节速度及系统并列功能,为发电厂自动化提供条件。

发电动机组控制屏由测量仪表单元、调节速度系统、励磁系统、准同期装置、一次接线图、三相模仿断路器、互感器、励磁整流模型块、调节速度整流模型块等构成。

测量仪表单元:含有直线DC电压(V)表、直线DC电流(A)表各2只,分别指示原动机电枢电压(V)和电流(A)、发电动机励磁电压(V)和电流(A);交流AC电压(V)表2只,分别指示机端电压(V)和系统电压(V);频率表两只,分别指示机端频率和系统频率;三相有功功率(W)表1只,三相无功功率(W)表1只,分别指示发电动机组有功和无功负载。

设备运行功能数值:

设备作业电压(V)为AC380V、50Hz。进线为三相五线制。

设备允许作业环境温度(℃)至少在-10℃-+40℃界限内。

设备允许环境相对湿度不低于85%(25℃)。

设备整机容量(KV)低于10kVA,电流(A)小于20A。

2、电力系统综合自动化实训系统(实训台)

电力系统综合自动化实训系统实训台提供了一个经典型的电力系统运行一次主系统。

实训台由模仿一次主系统、多功能微机保护装置、短路设定模型块、指示仪表等包括。
