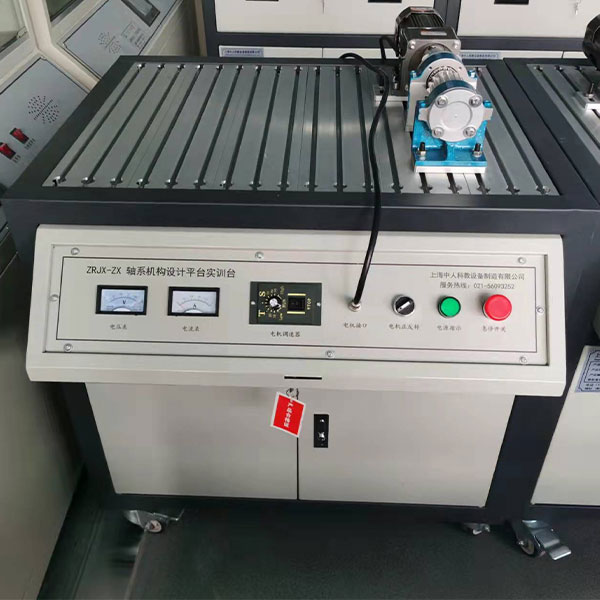

轴系装配工艺实训台

轴系装配工艺实训台,电动车实训装置轴系装配工艺实训台是原轴系实验箱的升级换代产品,除能完成原有轴系的轴系组装实验课程外,在配置上增加电机、联轴器,在加工上提高加工精度,使组装好的轴系能够正常运转,同时

轴系装配工序技艺实训台,电动车实训装置

一、设备基础简介
轴系装配工序技艺实训台是原轴系实训箱的升级换代设备,除能完成原有轴系的轴系组装实训课程外,在配备上多加电动机、联轴器,在加工上提升加工精确度,使组装好的轴系能够正常运行,同时,在设计上多加一些调节项,要求学员在组装时会调节轴承位和连接位的间隙及位置调节,完全模仿实际装配环境,提升学员动手能力。在实训内容上,多加传动件协作项(齿轮、蜗 轮蜗杆要求协作好),多加简便式负载,认知传动系统多加负载后的系统传动改变。
二、设备功能与功能
轴系装配工序技艺实训台配备装备10大类型零部位件(支承类、齿轮类、 轴类、轴承类、端盖类、联轴器定位零件类,键联接类、螺纹联接类以及润滑密封件类),可让学员按照轴系简图及作业情况,主选用零部位件构成构造不一样的轴系。运用该设备可以完成以下实训内容:
1.结合套件装配(齿轮、轴承、联轴器的装配)
2.部位件装配(轴系部位件装配)
3.轴系装配工序技艺性解析:
装配工序技艺实训的主要内容:确定装配方法、制定装配程序、划分装配工序、按工序确定组、部位件装配技术要求、确定装配重量查验方法、确定装配工量具、制定工序技艺文件等。轴系装配工序技艺性解析,要求学员在解析轴系装配工序技艺性的基础上提出改进设计方案。
三、实训台构造与作业原理
该实训台由储物柜体和实训所需零部位件构成。学员在储物柜体平台上按照附录所提供的轴系装配简图,自主实行两平行轴的,圆齿轮传动装配实训。同平面两相交轴的圆锥齿轮装配实训和不一样平面的两相交轴的涡轮蜗杆传动装配实训。并对其装配部位件上的零件轴向位置,支承座的中心高实行调节,使其达到最佳装配要求。

轴系装配工序技艺实训台,电动车实训装置


轴系装配工序技艺实训台,电动车实训装置

一、设备构成
主要采用汽车无刷直线DC电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、设备功能
1.汽车无刷直线DC电动机及控制器的认知;
2.汽车无刷直线DC电动机及控制器的构造及原理;
3.驾驶员的意图与永磁电动机运行之间的体现;
4.常见故障的设定及考核;
5.配备装备完整的实训说明书。
三、设备规格
1、外观尺寸1240×600×1700mm;
2、电源:220VAC/50Hz;
3、电动机规格限定功率(W):1kw;
4、电动机规格限定转动速度:3000rpm;
5、电动机作业电压(V):72VDC;
6、箱体上部整体成型,表面经过防锈处置整理、喷漆;下部应用40*40方管焊接成形;
7、应用UV平操作面板喷绘操作面板,厚度不小于4mm,彩色电子回路图,不退色、耐磨损损;
8、下部装配两万向两定向的脚轮,配备装备刹车,便利设备的位移及固定。
9、机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
