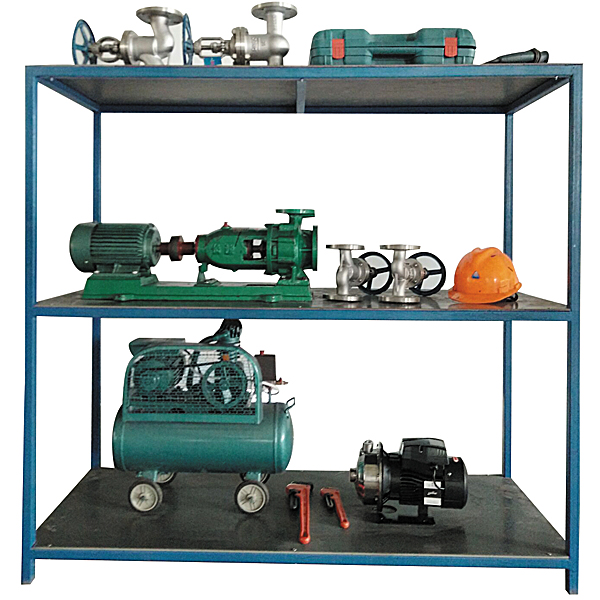

机泵拆装实训装置
机泵拆装实训装置,六工位电工技能实训装置1.学习化工用泵主要类型、工作原理及主要构成零件(根据泵的种类可以定制)。2.学习化工用泵一般故障的判断及处理。
装置功能
1.学习掌控把握化工用泵主要类型、作业原理及主要包括零件(按照泵的种类可以定制)。
2.学习掌控把握化工用泵一般故障的判别及处置整理。
3.懂得装拆方法和工量具的正确使用。
4.学习掌控把握理解密封材料的种类及使用。
5.推广6S管理机制,培养学员良好的职业素养。
6.懂得装拆过程的安全实操规程。
设计功能数值
总体尺寸:2500x800x2000mm。
公用设施
无
主要设备
实操台:1000x700mm 钢制实操台,上铺实操软垫、一端配备有台虎钳。
货架:1000x700mm ,可放零备品备件,工量具,泵及易耗品。
离心泵:流量12m3/h,扬程20m,转动速度2800r/min,配电动机,联轴节 1台。
齿轮泵:流量60L/h,排出压力0.3MPa,转动速度1350r/min,配电动机,联轴节 1台。
空气压缩机 排气量0.036L/min,作业压力0.8MPa,转动速度2800r/min 2台。
电动机 1.1KW, 2台 。
轴承起拔器:8/12寸。
机泵拆卸装配实训装置,六工位电工技能实训装置
一、技术功能:
1、作业电源:三相五线制AC380V土5% 50Hz
2、安全保护:漏电保护(动作电流(A)≤30mA)过流保护,熔断器保护;
3、规格限定功率(W):≤2KW;
4、环境温度(℃):-10℃~40℃;
5、相对湿度:≤85%;
二、配备技术功能数值:
1、桌身部分:应用优质铁板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的下部应用带刹车的万能转向轮,便利调节设备的摆放位置。
2、桌面部分:应用25mm厚高密度纤维板外贴进口防火烧板,PVC截面封边。桌面设定有耐磨损、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特别点。
3、实训屏部分:整体应用钢架式构造。优质钢材做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。按照不一样的培训及鉴定项目,包括配备装备了各类电源。实操操作面板文字符文号标识清晰而且经久耐用。
整个控制屏由六工位构成,每个工位均设定有启动、停止按钮控制电源的输出,并设定有急停按钮,电源输出有短路保护。同时设定有450V指针式交流AC电压(V)表一只,经过波段开关变换指示电源写入的三相线电压(V)。
4、多功能网板部分:多功能网孔板应用网版式设计,主体应用1.5mm厚的拉丝不锈铁板加工成型,应用5X10mm孔加工,协作固定胶粒卡子,整体设计规范、合理,使各类元件在任何角度、任何方位全部能轻松装配、调节。
5、虚拟拟真系统
1.维修电工电子电动机与职业资格培训考评拟真系统
本系统为apk的格式,可在PC端使用,也可在位移端使用,本系统即可手动设定故障也能自动设定故障,本系统经过电子回路图中绿色的框选用手动设定故障点(最多可以设定39个故障点),也可以经过系统自动实行随机1个故障点设定,随机两个故障点设定,随机三个故障点设定,随机四个故障点设定,随机五个故障点设定,本系统内有工量具箱,元件库,放大镜,电子回路图等功能,可经过工量具箱可选用万用表实行检验测试,经过元件库选用合适的元件,经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定,并经过种种排查,让学员理解电动机星三角启动控制电子回路的作业原理及电子回路构造。
