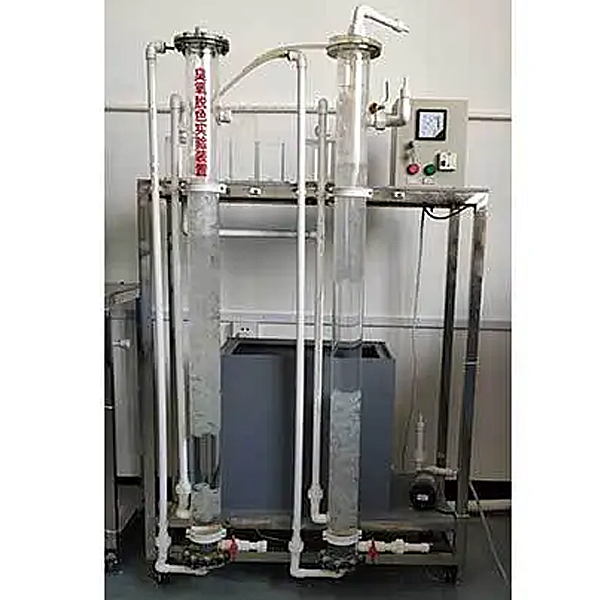

臭氧脱色实验装置

臭氧脱色实验装置,透明万能铣床教学实验装置臭氧是一种强氧化剂。它的氧化能力在天然元素中仅次于氟。臭氧在水处理中可用于除臭、杀菌、脱色、除铁、除氰化物、除有机物等。本装置是利用臭氧脱色的演示实验。

臭氧脱色实训装置,透明万能铣床教学实训装置

一、实训目的:
臭氧是一种强氧化剂。它的氧化能力在天然元素中仅次于氟。臭氧在水处置整理中可用来除臭、杀菌、脱色、除铁、除氰化物、除有机物等。本装置是运用臭氧脱色的演示实训。经过本实训希望达到以下目的:
1、经过调动臭氧不一样的浓度来测量其反应时间及效果等。
2、经过对有机玻璃的直接查看,理解臭氧脱色的情况。
二、实训装置的作业原理:
臭氧对脱色、杀菌、除臭全部有显著效果,列如酚与臭氧反应,首先被氧化成邻苯二酚,接着邻苯二酚继续氧化成邻醌。如果在处置整理过程中有足够的臭氧,则氧化反应继续下去。在反应中只有少量的酚能完全氧化为二氧化碳和水。本实训装置是只实行臭氧脱色实训。臭氧作为氧化剂先后经过3根氧化柱渐渐被吸收分解。在反应柱中存放聚炳烯填料球能多加臭氧的接触面积,达到更好的脱色效果。
三、主要技术功能数值参考规格及功能数值:
1、环境温度(℃):5℃~40℃
2、处置整理水量100 L/h;
3、臭氧能去除水中杂质有:除臭杀菌、脱色、除铁、除氧化物、除有机杂质。
3、设计进、出水质界限:
进水:浊度(带有颜色)1°~5° 出水:无色1°~2°
注:出水无颜色,浊度好转
4、反应柱尺寸:Ø80mm×1300mm (2根)、
5、装置外观总尺寸:1100mm×400mm×1600mm 、
6、作业电源:AC220V±10%、50Hz,一相三线制,功率(W)500W,安全保护:设定有接地保护、漏电保护、过流保护、

臭氧脱色实训装置,透明万能铣床教学实训装置



臭氧脱色实训装置,透明万能铣床教学实训装置

一、设备功能
1、选用透明有机玻璃,零件应用铝件,能全透明地看到设备内部构造与动作。铸件表面无沙眼,加工件表面精确度Ra1.6
2、全部解剖元件均能实行正常的机械运行。
3、充分展示各个细微构造和机构装配装置
4、自动运行、演绎设备运作过程,使学员很直观的理解整体过程。
二、技术功能数值
作业台面尺寸:不小于240mm×940mm
作业台最大行程:不小于510mm(纵向)180mm(横向)
主轴电动机功率(W):不小于0.75千瓦
外观参考尺寸(长×宽×高):不小于1750mm×1280mm×1350mm
三、职业技能综合包括实训虚拟拟真系统:
系统内模型可实行360°旋转、放大、缩小、平移,设定有通用互动按钮:返回、首页、帮助。全部虚拟拟真任务过程有提醒,在实行完一项任务后系统自动打钩。工量具库上方设定有实训任务
1、基础立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实训步骤分为实训任务(文字提醒任务)—搭建模型(拖拽工量具库中的模型到三投影面体系中,并自动显现投影,选用错误时有提醒)—改变姿态(经过点击上下左右箭头改变)—选用投影(进入答题界面,在6项中选用此时完成的三维(3D)投影图)
B、截切立体:实训步骤分为实训任务(文字提醒任务)—搭建模型(拖拽工量具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维(3D)投影图标定,在14处空白栏中选用相应的标注符文号)
