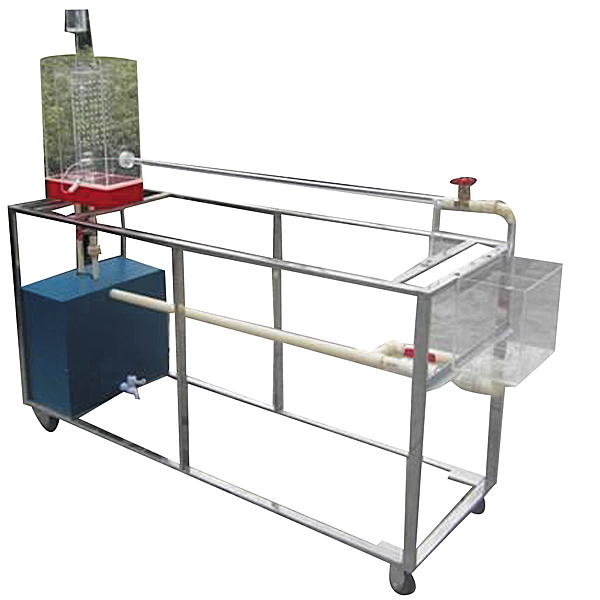

文丘里原理实验台

文丘里原理实验台,地源热泵系统实训装置1、运行环境:温度0-40℃,相对湿度:90%RH,电源:220V/50Hz,可连续操作。2、实验水箱:容积30L,透明有机玻璃制作,并带有稳压溢流口。

文丘里原理实训台,地源热泵系统实训装置

技术功能数值:
1、运行环境:温度(℃)0-40℃,相对湿度:≤90%RH,电源:220V/50Hz,可连续实操。
2、实训水箱:容积30L,透明有机玻璃制作,并带有稳压溢流口。
3、文丘里管:直径φ20(内径14)mm,总长1000mm,文丘里流量计喉径φ6.5mm,有机玻璃制作。
4、计量水箱:容积6L,透明有机玻璃制作,带计量刻度。
5、蓄水箱:500×400×400mm,材料PVC。
6、静音环保型水泵:扬程:10m,流量:12L/min,功率(W):90W。
7、测压计由2根长650mm直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺便利读数,压差计内的指示液为水,无毒、实操安全。
8、实训所用的流体--水为全循环设计,充分节约水资源。
9、框体结构及台面均为304不锈钢材料,构造紧凑,外观美观,实操便利。
10、外观尺寸:1600×500×1700mm(长×宽×高),框体结构为可位移式设计,带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计,用户自行按照电脑配备选用不一样的交互界面大小,可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒,内容如下:
A、湿式报警系统
1、系统基础简介:湿式报警系统基础简介
2、设备认知:设定有最佳视角、设备详情(显露该设备的简介或功能数值)、练习(内置6道选用题,选用正确与错误均有提醒)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。

文丘里原理实训台,地源热泵系统实训装置


文丘里原理实训台,地源热泵系统实训装置

一、基础简介
地源热泵系统是一种领先的空调技术,它可以完成水源热泵系统的诸多优点,并而且还能节省相当可观的运行费用。地源热泵系统解决了水源热泵系统的地下水回灌问题杜绝了地下水资源对热泵机组使用的影响和地下水被污染的可能性。系统占地空间小,并而且系统的装配和使用不会改变建筑的外观和构造。地源热泵系统是经过导热介质溶液在埋入地下的循环系统中流动,完成与大地之间的热交换。系统是一个密闭的闭路循环系统,他是一项可持续发展的建筑节能新技术。
二、系统
1.工程化概念强――实训装置的整套控制系统大部分应用工业现场实际应用的部位件。
2.技术先进――控制系统部分应用了代表当今中央空调控制系统技术潮流的plc控制技术,它充分考虑了系统的可拓展性和与楼宇其他子系统的兼容性。
3.开放性好――整套实训装置应用透明化、开放式设计,实训者能够直观清晰地理解整个装置的作业过程,系统控制部分源代码完全开放,实训者可自行添加或修改,实行创新性、设计性实训。
三、功能
地源热泵系统是运用地下岩土中热量的闭路循环系统,它经过循环液体在封闭地下埋管中的流动,完成系统与大地之间的换热。
1.在冬季制热过程,流体从地下吸取热量,再经过 热泵系统把热量带到室内。
2.夏季制冷时系统运行;即把室内热量带到地下岩土中。--地耦管地源热泵系统保持了地下水水源热泵运用大地作为冷热源的优点,同时又不需要抽取地下水作为传热的介质,地耦管地源热泵系统从根本上解决了地下水水源热泵的种种弊端,
3.生活用水:地源热泵系统无论在冬季夏季为家庭提供生活用水


上一篇: 液体流量仪表校准实训装置 下一篇:生物转盘原理实训装置
