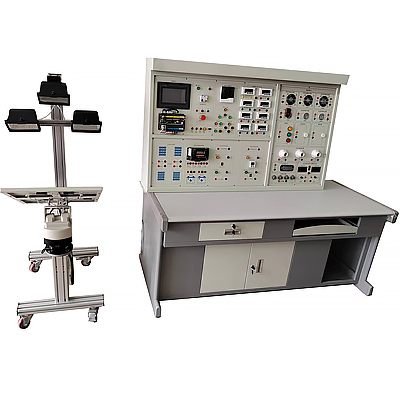

初中高级光伏发电实训台

初中高级光伏发电实训台,间歇送料及冲压实验装置本实训平台由双轴跟踪系统、实验台、实验桌三大部分组成。主要功能模块包括太阳能电池组件阵列、多功能双轴跟踪系统、模拟光源控制系统、8吋触摸屏监控系统

初中高级光伏发电实训台,间歇送料及冲压实训装置

设备主要特别点:
本实训平台由双轴跟踪系统、实训台、实训桌三大部分构成。主要功能模型块含有概括太阳能电池结合套件阵列、多功能双轴跟踪系统、模仿光源控制系统、8吋触摸屏监控系统、16X128LED汉字点阵系统、环境监测系统、数字显露太阳能充、放电控制器、免维护品牌铅酸蓄电池粗、一相离网逆变系统、一相并网逆变系统、双路直线DC恒压、恒流电源、太阳能交直线DC负载系统等构成,各系统应用模型块化设计。
整套实训装置应用钢制框体结构,操作面板字迹清晰明了、造型简洁美观;
各系统模型块化、开放化设计,应用品牌加粗实训实验连接线实行各种光伏实训,提升了学员的动手能力实训速度;
多功能双轴跟踪系统,应用四象限光电传感器控制,可完成跟踪系统的手动、自动、遥控三种控制方法;
应用4块工业太阳能电池板,可实行串、并联结合,模仿大型工业光伏发电系统的组建;
应用室内P3.0红色汉字点阵模型块构成汉字显露系统,加强了学员对单片机点阵控制方面的学习掌控把握和理解;
开放8吋触摸屏监控系统的全部连接口,方便客户对设备的二次研发升级;
丰富的外接太阳能LED负载设备,使学员对光伏工业应用方面的理解;
应用双路恒压恒流电源,方便对太阳能控制器的各项功能数值实行测量试验;
光伏发电实训平台主要技术功能数值
一、双轴跟踪系统
1、太阳能电池板:
 主要应用4块小型太阳能电池板阵列组装形式,可完成太阳能电池板的并联和串联方法,从而提供大电流(A)或大电压(V)的两种充电方法。每块主要技术功能数值如下:
最大输出功率(W):10W 开路电压(V):21.6V
短路电流(A):0.61A 作业电压(V):17.5V
作业电流(A):0.56A 最大系统电压(V):1000V
尺寸:350×290×15MM  重量(kg):1.3KG

初中高级光伏发电实训台,间歇送料及冲压实训装置


初中高级光伏发电实训台,间歇送料及冲压实训装置

实训内容内容:
1.测绘制作系统机构动作简图
2.理解机械的传动方案、各种零部位件在机械中的应用及各种机械的基础构造;
3.经过对机械的传动方案及构造的解析,掌控把握机械动作方案和构造设计的基础要求,培养机械系统动作方案设计能力、构造设计能力和创新意识。
4.解析各机械的传动方案的特别点,并提出完成同样功能的其它方案。
5.解析各种机构、零部位件装置在设备上的应用,并提出可代用的方案。
6.经过拆卸装配解析各种经典型构造的形式,并指出哪些构造按照强度设计,哪些构造按照构造要求设计。
7.设计、测绘制作控制系统电气图
主要技术特别点:
该间歇送料及冲压实训装置适用来机械设计实训教学,设定有鲜明的特别点。
(1) 它对应课程的主要内
容,含有了各种常用机构和通用机械零部位件;
(2) 设定有工程实用背景,使用功能明显;
(3) 有良好的直观性;
(4)构造复杂程度适中,传动方案和构造有新颖之处。学员经过对装置的传动方案与构造的解析,可以掌控把握机械系统动作方案和构造设计的基础要求,培养机械系统动作方案设计能力、构造设计能力和创新意识。
