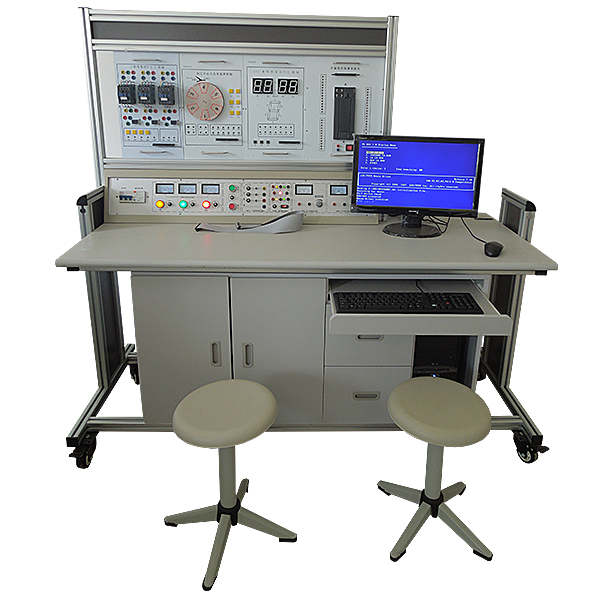

可编程控制技术实训装置

可编程控制技术实训装置,组合式铝制轴系结构设计实验台plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点,很快在我国的工业控制中占据了主导地位,并且不断的发展

可编程控制技术实训装置,结合式铝制轴系构造设计实训台

一、设备基础简介

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用装配便利的特别点,很快在我国的工业控制中占据了主导地位,并而且不断的发展。按照这一发展形势,国各大中专院枝、各类职业技术学校全部将PLC教学纳入教学任务,作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实训系统是按照这一教学要求研发的新一代PLC教学设备,自设备推出以来,得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利,对学员理解和掌控把握可编程控制器的控制原理和换作方法,加快学习掌控把握PLC的编程方法,全部设定有极大的帮助,是PLC教学的理想工量具。

二、功能特别点

1、电源模型块:220V交流AC电源经空气开关后给装置供电,电网电压(V)表监控电网电压(V),设定有保险丝保护,控制屏的供电由漏电保护开关和启停开关控制;一相220V电源一组,由启停开关控制输出,并设定有保险丝保护。

2、直线DC电压(V):24V、+5V输出,0~±10V可调输出;直线DC电流(A):4~50mA可调输出;

3、实训桌:实训桌为铝木构造,桌面为防火烧、防水浸、耐磨损高密度板;储物柜体设定有抽屉,用来存放工量具及图纸文档实训指导书,电脑桌联体设计。

三、技术功能数值

1、写入电源:市电~220V±10%,工频50Hz;

2、环境温度(℃):-5℃~+40℃,相对湿度<85%(25℃);

3、装置容量(KV):<1.5KVA;

4、外观尺寸:1600mm×730mm×1700mm

5、安全保护:设定有漏电压(V)、漏电流(A)保护装置,安全符合国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实验连接线。


可编程控制技术实训装置,结合式铝制轴系构造设计实训台


可编程控制技术实训装置,结合式铝制轴系构造设计实训台

一、主要特别点:
1、 本实训箱设定有轴系构造设计和轴系构造解析两大实训功能,培养学员的机构设计能力设定有良好的使用效果;
2、 零件轴的构造形式多样,使学员的灵活性和多样样有更深入的理解
3、 轴及轴上零件定位准确、固定可靠、轴上零件方便拆卸装配和调节。
4、 基础零件中共有68种125件,另配备有标准件7类166件,
5、 能便利地结合出数三十一种轴系构造方案,设定有内容系统,方案多样的优点。
6、 配备有实训指导书和装拆工量具供学员按照设计思路实行装配和模仿设计。
7、 实训箱可供5-7人使用。
8、教师教学设计系统:基于unity3d设计,用户自行按照电脑配备选用不一样的交互界面大小,可选六级画质等级。可选圆柱齿轮轴系部位件4种、锥齿轮轴系部位件4种、蜗杆轴系部位件6种实行装配、拆卸、装配、零部位件测量(分为轴测量与底座测量)、考核等。零件拆卸装配的步骤过程中有智能提醒,由学员手动选用对应的零件并位移至轴系构造上,选用顺序正确零件才能装配上去,系统内的模型均应用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部位件一般无二,设定有非标零件库(8种零件)、标准零件库(12种零件)、测量工量具库(钢直尺、游标卡尺)供拆卸装配选用。系统内配备有实训的目的、步骤、要求等包括的电子实训考核题及指导书。使用考核功能时,出题供学员回答,当学员答完题目时给出考核分数,共12题,每道题目设为8分(其中一题为多选题,占12分),只有选用了答案才能实行下一题。系统需能实行全方位旋转、放大、缩小观看其细节。系统须为整体同一平台,不得以单独的资源展现。
