机械课程设计实验台
机械课程设计实验台,交直流调速实训装置1、实验项目1)平面连杆机构14种2)凸轮机构7种
一、技术要求
1、实训内容
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇动作机构1种
9)确定孔与轴的协作类型及基准制,选用加工精确度等级。
10)测绘零部位件图及装配图。
11)拟定零件加工工序技艺路线及装配工序技艺过程。
2、基础构造

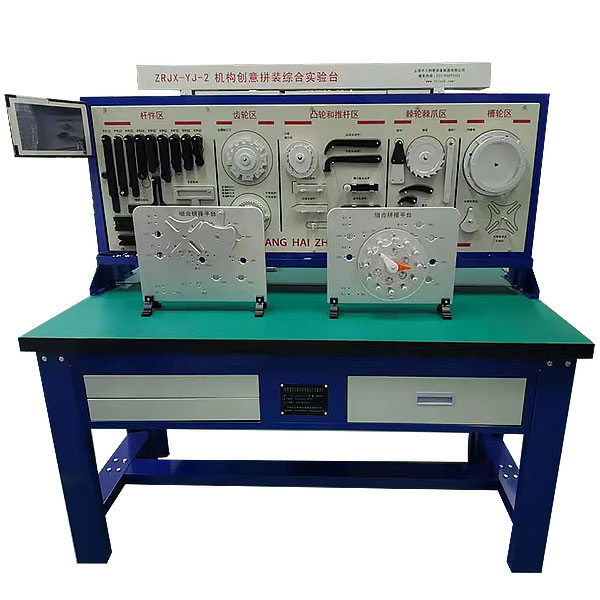

实训台:由机架模型块、机构零部位件模型块、作业台模型块、标准件模型块、工量具模型块等构成。实训桌和挂架应用优质冷作铁板经钣金加工而成。主要零部位件挂在挂架上,作业台上置10吋平操作面板显露器1台,可显露实操各机构搭接拆卸装配过程和使用方法。
机械课程设计实训台,交直线DC调节速度实训装置
本设备是依据高等院校最新统编教学资料及实训指导书《电力拖动自动控制系统》、《直线DC调节速度》等教学资料及实训指导书大纲的要求,为协作高等院校、职业培训技术院校相关专业教学,及有关电力拖动、直线DC调节速度等自动化控制课程而推出的一个现代化实训平台,设备设计时充分考虑了目前国内实训系统的现状及发展趋势,精心设计而成。在同类设备设定有构造合理、功能完善、方便实操、性价比高的优点。
(三)技术功能数值
1、交流AC电源:三相五线 AC 380 V±10% 50Hz;
2、温度(℃):-10~50℃;环境湿度:≤90%无水珠凝结;
3、外观尺寸:长×宽×高=1800mm×760mm×1770mm;
4、整机功耗:≤1.5 kVA;
5、安全保障功能:实训台桌面应用高绝缘、高强度、耐高温的高密度板。设定有接地保护、漏电保护功能,安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实验连接线
(四)功能特别点
本设备总体构造:
本设备实训桌为钢制喷漆构造,桌面为防火烧、放水、耐磨损高密度板,构造坚固。形状似长方体封闭式构造,造形美观大方。设定有4个小抽屉,用来存放工量具、存放部位件及图纸文档实训指导书等;另有一个大储备箱,用来存放大件工量具或实训设备。桌面提供一个宽敞舒适的作业台面。实训桌还设定有4个万能转向轮和2个固定调动构造,方便位移和固定,有利于实训室的布置。
本设备将全数字直线DC调节速度器上的端子全引到操作面板上,强弱电完全分开,增强设备的安全型。其它配备设备均应用箱式挂式模块件式构造,位移性和拓展性强、维护便利等优点。还含有概括以下特别点:
1. 互联网化:互联网化时当今世界自动化控制的主流,如今的直线DC调节速度器不仅可以经过调节速度主机上传统数字量、模仿量的I/O点来完成对直线DC电动机的控制,还能经过人机界面HMI、plc的现场总线或工业以太网技术完成对调节速度器实行信息资源共享和控制,来完成对直线DC电动机的控制。避免单机设备缺乏信息资源的共享而造成的控制单调情况,甚至还可以运用计算机数值与其联网,经过组态系统在计算机数值组态,完成对实训装置的远程监控。
