汽车灯光系统实验装置

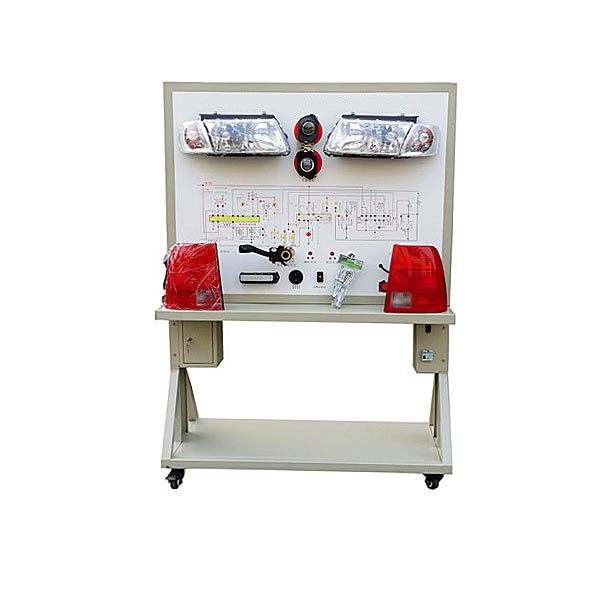

汽车灯光系统实验装置,电梯门继电器控制实验装置该设备采用 汽车外部灯光系统实物为基础,充分展示汽车外部灯光系统的组成结构和工作过程。适用于学校对汽车灯光系统理论和维修实训的教学需要。

汽车灯光系统实训装置,电梯门继电器控制实训装置

一、设备简介
该设备应用  汽车外部灯光系统实物为基础,充分展示汽车外部灯光系统的构成构造和作业过程。
适用来学校对汽车灯光系统课程理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车外部灯光系统,充分展示汽车外部灯光系统的构成构造。
操纵各种灯光开关,可真实演示汽车外部灯光系统的作业过程。
2.示教板操作面板应用耐创击、耐污染、防火烧、防潮的**铝塑板,表面经特殊工序技艺喷涂底漆处置整理;学校学员可直观对照电子回路图和实物,认知和解析汽车灯光系统的作业原理。
3.示教板操作面板上装配备有检验测试端子,可直接在操作面板上检验测试汽车外部灯光系统各电子回路元件的电信号,如电阻、电压(V)、电流(A)、频率信号等。
4.示教板操作面板部分应用1.5mm冷板冲压成形构造,外观美观;底架部分应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,示教板底座上配备有40cm左右的桌面,便利存放图纸文档实训指导书、轻型检验测试仪表器具等。
5.示教板作业应用普通220V交流AC电源,经内部电子回路变压整流变换成12V直线DC电源,无需蓄电池,减少充电的麻烦,12V直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

汽车灯光系统实训装置,电梯门继电器控制实训装置

汽车灯光系统实训装置,电梯门继电器控制实训装置

一、设备基础简介
门机电气控制实训台把电梯门机构装配到实训台上并设计了对应的电梯门电气控制系统线路、门机调节速度系统部位件、各种电阻器件等应用安全接线引出端子。可由学员自由拼接门系统电气控制电子回路,经过本实训台的实训可以让学员快速理解电梯门机控制电子回路的作业原理,掌控把握电梯开关门动作过程和调节速度方法。本设备非常适合高职、高专、中等职业院校开设的电梯相关专业学员的入门教学与能力考核使用,另外还可作为技工学校、职教中心、职业资格鉴定站实行电梯职业技能实训与技能鉴定和考核使用。
二、功能数值
1、电源
写入电源电压(V)
系统总电源电压(V):一相AC(220±22)V;频率:(50±1)Hz。
开关电源写入电源电压(V):AC(220±22)V;频率:(50±1)Hz。
开关输出电源电压(V):DC(24±2.4)V;DC(12±1.2)V;DC (9±0.9)V;DC(5±0.5)V;
2、系统整机电流(A) ≤2A
3、整机功率(W)≤1KVA
4、整机重量(kg):≤150kg
5、作业环境:温度(℃)-10℃~+40℃ 相对湿度<70%(30℃) 海拔<4000m
6、外观尺寸:
实操储物柜整体尺寸:1000mm*750mm*2300mm
实训桌尺寸:1000mm*750mm*800mm
实训台尺寸:890mm*330mm*1500mm(含门机套件)
7、安全保护:安全符合国家标准,设定有漏电自动保护功能,设定有短路保护功能。
