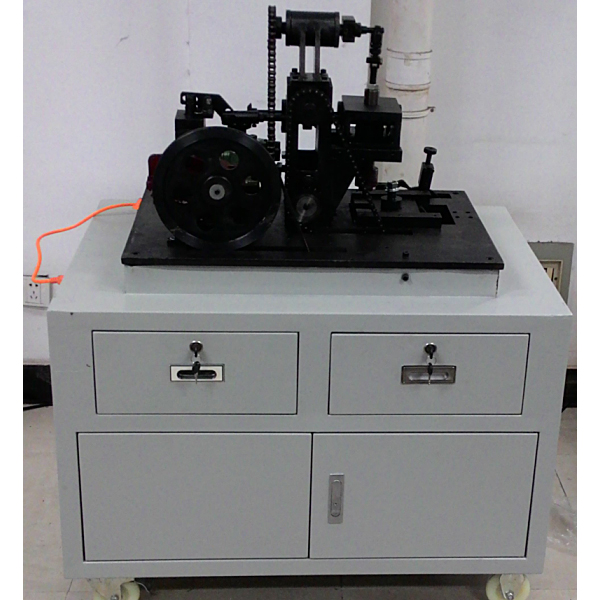

插齿机传动教学实验台
插齿机传动教学实验台,一机二库系统综合实训台1、输入电源：单相三线 AC220V10% 50Hz；2、交流带减速调速电机200W3、电机转速1500r/min
董
插齿机传动教学实训台,一机二库系统综合实训台
一、技术功能数值
1、写入电源：一相三线 AC220V±10% 50Hz；
2、交流AC带减慢速度调节速度电动机200W
3、电动机转动速度1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求为工业蜡。
6、外观尺寸：1000×700×1250mm
二、实训目的
1、理解插齿机教学模型各种传动副的构造特别点和用途，深入对各种类型的机械传动的感性认知和课程理论认知；
2、经过拼接组装对比解析不一样的传动特别点，提升学员动手能力和创新意识，培养学员工程实践
能力和创新能力。
3、深入对范成法加工齿轮的理解
三、功能特别点：
1、本实训装置由：让刀结合、单级直齿圆柱齿轮减慢速度器结合、涡轮握杆减慢速度器结合、分流结合、刀具上下动作结合、刀具旋转结合、工件旋转结合、支撑储物柜体等八大部分构成。
2、塔底式蜗轮蜗杆减慢速度器传动模型块：要求设定有多种基础的传动机构,如：螺旋齿轮机构、直齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链传动、滑键协作等，可以构成插齿机床的传动系统，形成互相协调协作的范成动作、切削动作、进给动作、让刀动作，共五条传动路线。
3、工序技艺精致，应用可视化设计，构造通透、直观，能让学员在短时间内熟悉实操并理解模型构造、传动动作和作业原理。
插齿机传动教学实训台,一机二库系统综合实训台
“一机两库模仿实训设备”是按照教育部“振兴21世纪职业教育课程改革和教学资料及实训指导书建造设计规划”的教学要求，按照职业学校的教学和实训要求研制和研发的设备。
该一机两库模仿实训设备适合职教高教学校、中等职业学校和本科院校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电动机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的装配实操与维修》、《制冷空调自动化》、《空气调动技术与运用》《冷库工程与运作管理》、《冷库制冷工序技艺》等课程的实训教学及中级、**工的鉴定及考核。
一、装置特别点
1.综合性强：一机两库模仿实训设备实中装置集一机两库制冷系统、电气控制系统及故障系统于一体，系统真实完整，构造清晰、紧凑，适用对实训的要求
2.直观性强：装置应用敞开式设计，控制电子回路及制冷管路系统直接展现出来，器件贴有名称标识，学员可直观认知各种器件；
3.实训性强：台体设定有故障装置，可完成电气控制故障设定，有利于开展技能鉴定、考核作业；
4.安全保护齐全：设定有电压（V）型漏电保护、电流（A）型漏电保护、过流保护、过载保护、接地保护，可对人身及设备实行有效保护。
二、技术功能：
1.写入电源：三相四线（或三相五线）～380V±10% 50Hz
2.作业环境：温度（℃）-10℃～ 40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量（KV）：＜7kVA
4.制冷剂：R22
5.制冷量：5.3kW
6.重 量：300kg
7.外观尺寸：180cm×80cm×180cm
三、实训装置的基础配备及功能：
实训装置主要采用控制屏、实训桌、风冷制冷机组及冷库等构成。
1.电源控制部分
交流AC电源：提供控制屏作业所需的三相交流AC电源，可由电源总开关来控制。
