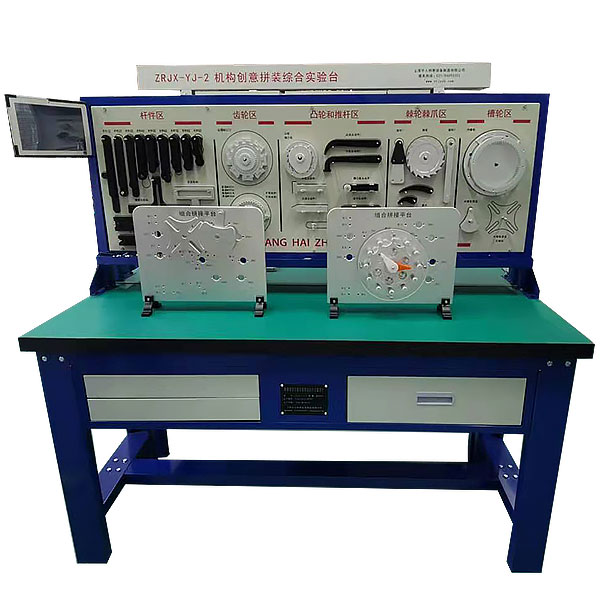

机械创意拼装组合实训装置

机械创意拼装组合实训装置,船舶起货机电气控制技能实验装置1)平面连杆机构14种2)凸轮机构7种3)定轴齿轮机构2种

机械创意拼接组装结合实训装置,船舶起货机电气控制技能实训装置

一、技术要求
1、实训内容
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇动作机构1种
9)确定孔与轴的协作类型及基准制,选用加工精确度等级。
10)测绘零部位件图及装配图。
11)拟定零件加工工序技艺路线及装配工序技艺过程。
2、基础构造
实训台:由机架模型块、机构零部位件模型块、作业台模型块、标准件模型块、工量具模型块等构成。实训桌和挂架应用优质冷作铁板经钣金加工而成。主要零部位件挂在挂架上,作业台上置10吋平操作面板显露器1台,可显露实操各机构搭接拆卸装配过程和使用方法。
3、主要功能
主要用来机械原理机械创新设计等课程开设的机构结合创新及其拼接组装、拟真实训,经过实物机构装配,深入对机构构成原理及动作特别点的认知,确定孔与轴的协作类型,选用加工精确度,测绘零部位件图,装配图,拟定加工工序技艺路线,装配工序技艺过程,培养学员机构综合设计能力及工程实践动手能力。实训台提供的备品备件可完成不少于32多种机构动作方案的拼接组装实训。

机械创意拼接组装结合实训装置,船舶起货机电气控制技能实训装置


机械创意拼接组装结合实训装置,船舶起货机电气控制技能实训装置

一、 概 述
本船舶起货机电气控制技能实训装置是上海中人教仪为各航海职业院校船舶电气专业和轮机工程等专业,社会船舶造修单位,船员培训机构的教学及培训考核而研制的。它适用来课堂演示,轮机电气控制的实操及培训实习。目前,船舶电气拖动设备大多仍以继电接触器控制线路为主,大部分船舶设备要经常使用、连续作业或频繁实操,难免出现较高的故障率,就要求轮机人员透彻理解电气线路,以达到快速排故的目的。
二、 设备特别点
1.将起货机控制电子回路的全部电气元件装配在操作面板表面,能够直接查看其动作状态;
2.操作面板上印有起货机控制原理图、故障点分布及指示灯;
3.应用工业级的船用主令控制器控制设备,以达到模仿现场实操的目的;
4.配备有专业设故排故设备可模仿全部常见的电气故障,可避免直接接触强电,安全可靠。
三、 技术功能
1. 写入电源:AC380V±10%  50Hz
2. 作业环境:温度(℃)-10℃~+40℃,相对湿度<85%(25℃) 海拔<4000m
3. 装置容量(KV):<1kVA
4. 外型尺寸:1572mm×718mm×1522mm
四、 装置构成和配备
1.电源控制操作面板(金属铝操作面板)
(1)交流AC电源(带有漏电保护措施)取自市电。
(2)人身安全保护体系
电压(V)型漏电保护器:对线路出现的漏电情况实行保护,使控制屏内的接触器跳闸,切断电源。
电流(A)型漏电保护装置:控制屏内漏电流(A)超过一定值,即自动切断电源,保护人身安全。
