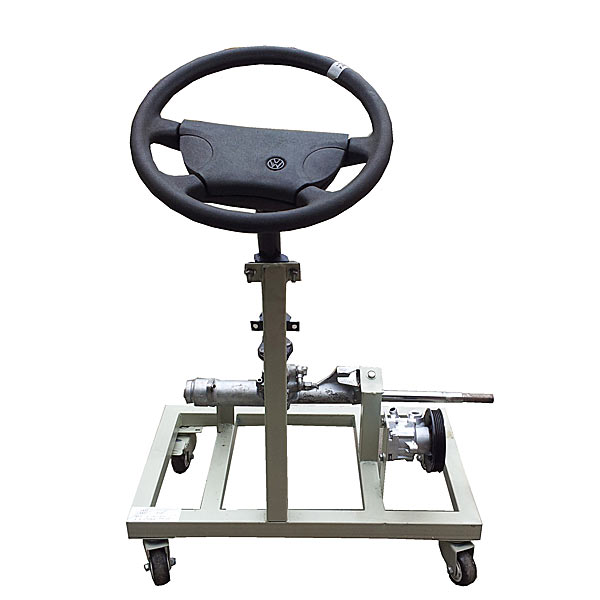

转向机构拆装实训装置

转向机构拆装实训装置,循环式空调过程实训装置1.采用 大众捷达 转向机构总成(附件齐全,易于拆装),并装在可移动台架上。按原车布置安装,便于学生从不同的角度进行拆卸和装配。2.台架采用了高强度的钢结构焊接,表面经喷涂工艺处理

转向机构拆卸装配实训装置,循环式空调过程实训装置

1.应用 大众捷达 转向机构总成(附件齐全,易于拆卸装配),并装在可位移台架上。按原车布置装配,方便学员从不一样的角度实行拆卸和装配。
2.台架应用了高强度的钢构造焊接,表面经喷涂工序技艺处置整理。下部带有自锁脚轮,可位移式,便利教学。

二.技术规格
设备外观:1000×500×1100mm (长×宽×高)
颜色:7032
钢管:40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定,便利设备维修与维护。
脚轮:60mm×50mm(直径×宽度)
脚轮支撑:1.0T

转向机构拆卸装配实训装置,循环式空调过程实训装置


转向机构拆卸装配实训装置,循环式空调过程实训装置

实训目的:
可对空气实行加热,加湿,冷却和干燥等空气调动过程的实训,空气品质处置整理有:表冷器,淋水式两种。
主要配备:
塑料、有机玻璃风道;孔板流量计,差压传感器,整流板,加热器,不锈钢加湿器,喷淋器,表冷器,低噪音轴流风机,温度(℃)测量试验系统,湿度测量试验系统,压缩机,冷凝器,钛包蒸发器,储液罐、铜手阀,不锈钢加湿水箱,防腐水泵,转子流量计,16路**信号写入巡检仪显露温度(℃)、湿度、风差压,电控制箱式模型块,不锈钢支撑架。
技术功能数值:
1、写入电源:三相AC380V±10% 50Hz,功率(W)5.0KW。
2、温度(℃):10~25℃、压力:0~15MPa、湿度:10~40RH%、流量:0~1000L/h 。
3、压缩机:制冷量 950Kcal/n,制冷剂 R12,制热量 3.0KW。
4、蒸发器换热面积:15m2,换热器换热面积:15m2。
5、蒸发器水箱:尺寸 650×400×450mm,304不锈钢材料。
6、低噪音轴流风机:流量2000m3/h,功率(W)370W。
7、水泵功能数值:流量:30L/min ,扬程:20m,功率(W):370W。流量计界限40-400L/h。
8、温度(℃)由高精确度温度(℃)传感器测量,**信号写入巡检仪协作高精确度数字显露表,显露温度(℃)、阻力、流速、功率(W)等实训全部测量功能数值,手动风门调动风量。
