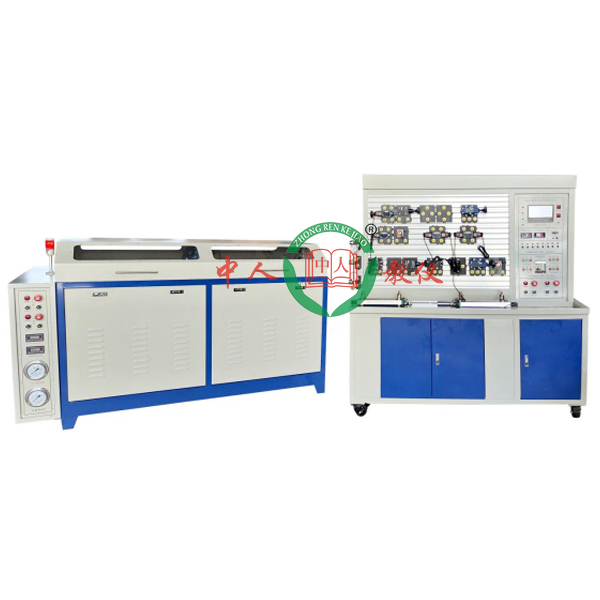

智能数据采集系统液压高压实训台

智能数据采集系统液压高压实训台,计算机组装维修实验台智能数据采集系统液压实验台具有开发测试分析系统,通过对流量、压力、功率、转速、时间、温度、计算机人机画面 -- 计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作

智能数值收集系统液压高压实训台,计算机数值组装维修实训台

智能数值收集系统液压实训台设定有研发测量试验解析系统,经过对流量、压力、功率(W)、转动速度、时间、温度(℃)、计算机数值人机画面 -- 计算机数值智能数值收集、解析、处置整理、--自动生产报表、弯曲线等一系列智能化动作后,完成各类常规的液压线路、各类阀泵的动静态测量试验等实训。经过实训,对液压系统的功能测量试验、智能控制、远程控制及液压系统和计算机数值的通讯技术得以掌控把握和提升。

智能数值收集系统液压高压实训台,计算机数值组装维修实训台

智能数值收集系统液压高压实训台,计算机数值组装维修实训台


一、整体功能要求

1.实训作业台

作业台要求应用双工位构造设计,应用工业铝制型材框体结构,共两层,其中第一层可存放维修工量具、套件、仪表器具仪表;第二层可放显露器,顶部设定有30W日光灯一盏和风扇一台。实训台设定有一个抽屉、两个键盘托架、两个主机储物柜,下方设定有四个刹车的万能转向轮。

电源控制屏为钢制双层亚光密纹喷塑构造,铝操作面板。主要提供16路交流AC电源插头座连接口、漏电保护器、供电指示,可为各种仪表器具和设备提供作业电源。

2.写入电源:一相三线~220V±10%  50Hz;整机容量(KV):<800VA;外观尺寸1600mm×800mm×2000mm;安全保护:动作电流(A)≤30mA、动作时间≤0.1s

虚拟多用表功能数值:

交流AC电压(V)测量范围档位分:10、50、250、1000

直线DC电压(V)档位分:0.25、1、2.5、10、50、250、1000

欧姆档分:x1,x10,,100,,1000,,1K,x10K,x100K

电流(A)表档位:50μa、0.5、5、50、500

BATT:1.2-3.6V,RL=12Ω

BUZZ:R×3

红外发射检验测试功能:垂直角度±15°距离1-30cm

三极管测量孔

3.工量具套件

提供数字式万用表、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、毛刷、吸锡网线、多功能钳、工量具包、恒温电烙铁、热风台等常用工量具。

4.电脑故障诊断器:设定有主机故障诊断(PCI连接口)、VGA信号发生、键盘检验测试、音频信号发生、电脑网线连接口检验测试、直线DC电源适配器检验测试、电脑主机漏点检验测试等功能。

5.PCI-E主板检验测试卡:自动识别连接口类型。支持总线多:PCI、PCI_E、miniPCI_E、LPC。

★6.虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统(提供版权证书并演示):

本系统为apk的格式,可在PC端使用,也可在位移端使用,本系统的功能有:电阻的测量、交流AC电压(V)的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提醒并可以重置多用表)、晶体管的极性判别、直线DC电压(V)测量(通电流(A)表档时灯光亮)、直线DC电流(A)的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显露红圈,如未定位准确无红圈显露,可以在实行错误实操的时(如所选测量范围错误、所测数值错误等等),仪表指针将无反应、提醒错误重新测量等,本多用表可选用交流AC电压(V)档,直线DC电压(V)档,电阻档,电流(A)档,电阻调0,并而且可放大显露数值,可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。基于unity3d设计,用户自行按照电脑配备选用不一样的交互界面大小,可选六级画质等级。可选圆柱齿轮轴系部位件4种、锥齿轮轴系部位件4种、蜗杆轴系部位件6种实行装配、拆卸、装配、零部位件测量(分为轴测量与底座测量)、考核等。零件拆卸装配的步骤过程中有智能提醒,由学员手动选用对应的零件并位移至轴系构造上,选用顺序正确零件才能装配上去,系统内的模型均应用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部位件一般无二,设定有非标零件库(8种零件)、标准零件库(12种零件)、测量工量具库(钢直尺、游标卡尺)供拆卸装配选用。系统内配备有实训的目的、步骤、要求等包括的电子实训考核题及指导书。使用考核功能时,出题供学员回答,当学员答完题目时给出考核分数,共12题,每道题目设为8分(其中一题为多选题,占12分),只有选用了答案才能实行下一题。系统需能实行全方位旋转、放大、缩小观看其细节。系统须为整体同一平台,不得以单独的资源展现。

二、设备配备要求

序号

名称

单位

数量

备注

1

实训作业台

1



2

数字式万用表

2



3

尖嘴钳

2



4

斜口钳

2



5

小十字螺丝刀

2



6

大十字螺丝刀

2



7

小一字螺丝刀

2



8

小镊子

2



9

毛刷

2



10

焊锡丝

2



11

吸锡网线

2



12

多功能网钳

2



13

工量具包

2



14

网线钳

2



15

互联网测量试验仪

1



16

恒温电烙铁

1



17

热风台

1



19

PCI-E主板检验测试卡

1



20

放大镜台灯

1



21

学员凳

2



*计算机数值主板由校方自配
