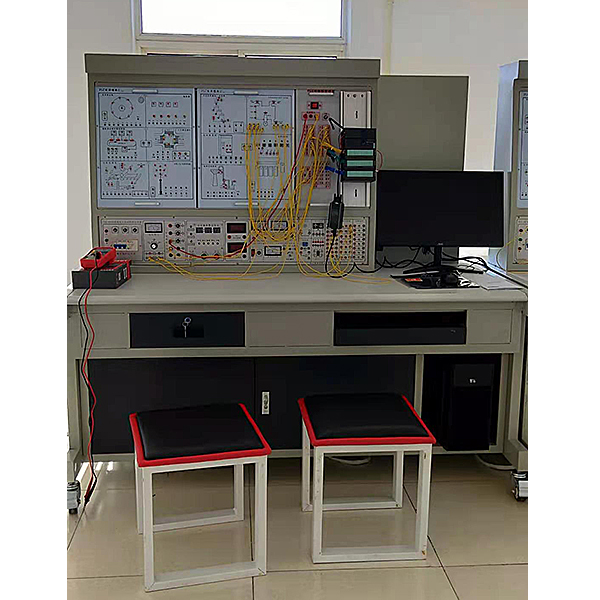

西门子300PLC实训装置

1、实训台集plc、模仿实训对象、拟真系统、组态系统于一体。适合PLC可程控制实训教学及技师技能鉴定考核

2、每套实训装置均由控制屏、实训桌、PLC主机结合套件、通信模型块、实训模型块等构成。

3、应用挂式模块件构造，设定有开关量、模仿量、控制对象、总线通信等单元，能完成逻辑、模仿、过程、动作等的控制实训教学。

4、装置设定有电压（V）型和电流（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实训考核时间及误实操次数。

5、安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准

（二）、技术要求

1、控制屏

1.1、交流AC电源控制单元

写入电源三相五线制（～380V±10%  50Hz），交流AC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时设定有漏电警报指示及警报复位。提供三相五线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。

1.2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，设定有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数。

1.3、直线DC电源、直线DC电压（V）/电流（A）表、逻辑电平输出及指示等

直线DC电压（V）：0～15V可调输出；直线DC电流（A）：0～20mA可调输出；直线DC数字电压（V）表/电流（A）表：电压（V）表测量范围0～200V、写入阻抗为10MΩ、精确度0.5级，电流（A）表测量范围0～200mA、精确度0.5级；同时设定有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直线DC24V继电器、信号变换座若干。

西门子300PLC实训装置,多功能流体力学综合实训装置

设备特别点：

1、本试验台为新型流体力学综合试验台, 构造小巧,布置合理，一台多用。

2、试验水箱和管道应用厚壁优质透明有机玻璃管，实训情况清晰，便利学员查看。

3、设备整体为自行式框体结构构造，并装配备有禁锢脚，方便系统的拆卸检修和搬运。

4、装置设计可360度查看，完成全方位教学与实训。

实训目的：

1、适合于工程流体力学（水力学）教学实训。

2、可做雷诺实训、伯努利实训、沿程阻力实训、局部阻力实训及文丘里流量计校核实训。

主要配备：

雷诺实训管、伯努利实训管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度（℃）计、测压计、刻度标尺、文丘里流量计、实训水箱、计量水箱、蓄水箱、指示液盒、不锈钢框体结构。

技术功能数值：

1、运行环境：温度（℃）0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续实操。

2、雷诺管：长度1100mm、内径Φ15mm，有机玻璃。

3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制作，按两点法求出各有改变点的动静压头。

4、沿程阻力管：长1100mm、内径Φ14mm，有机玻璃制作，两测压点间的距离：800mm。

5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测量流体流经铜闸阀的前后压差，以及对文丘里流量计实行校核。

6、实训流量Q=0～18 L/min，毕托管实训流速：100～200cm/s，**静压水头400mmH2O。
