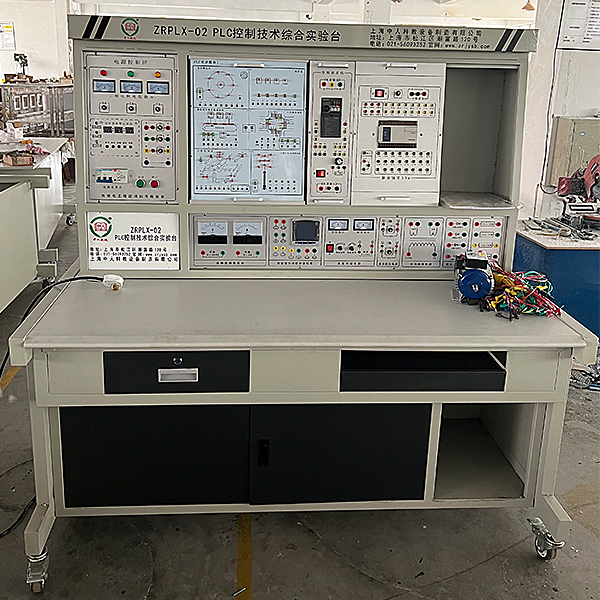

PLC及变频调速综合实验装置

本装置集变频控制、plc编程逻辑控制器、通信编辑器、编程系统、工控组态系统、拟真教学系统、模仿控制实训箱式挂式模块件、实物与于一体，综合性强、功能齐全。PLC部分可直观地实行基础指令实训，多个应用广泛的PLC实际应用模仿和实物控制实训，同时也为了高层次的设计研发实训实训提供良好的条件：为了集合教学要求，设计过程参考国内多种教学资料及实训指导书，从中精选**经典型性的实训内容，配备装备三相鼠笼异步电动机及继电器，能完成多个电气控制项目实训。

二、特别点

1．装置应用结合套件多构造  更换实训模型块便捷，如需拓展功能或研发新实训，只需添加实训箱式挂式模块件即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，经过本实训装置的实训，学员很快就能适应现场的作业。

3．应用西门子可编程控制器，功能强大，功能优越，应用模型块化设计，结合灵活。

4．组态棒图教学 应用MCGS工控组态系统，全部实训全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实训动态跟踪教学。
5.基于现场总线的组态监控实训教学：经过现场总线互联网，将实训装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制对象的程序，运用工控互联网集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制的要求。学员单独经过PLC完成对各种实训对象的控制，并实行组态就地实时监控（1：1通信）。

三、装置包括

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直线DC稳压电源及安全保护装置

2．PLC实训套件

PLC实训模型块一：

1）音乐喷池模仿控制  2）答题器模仿控制  3）装配流水线的模仿控制 4）十字路交通灯模仿控制  5）自动轧钢机模仿控制 6）天塔之光/电视塔电波模仿控制

PLC实训模型块二：

1）自动送料装车/传送带模仿控制  2）多种液体混合装置/搅拌机模仿控制 3）自动售货机模仿控制 4）水塔自动供水模仿控制  5）邮件分拣模仿控制

PLC及变频调节速度综合实训装置,DSP系统实训台

一、系统基础简介：
DSP实训箱可应用德州仪表器具（TI）的TMS320VC54xx芯片作为主处置整理器(CPU)，如5402、5409、5410、5416等 芯片；也可应用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用来完成数字信号处置整理的各种算法的完成，完全适用教学实训要求及二次研发。该设备主要含有概括54xx系列芯片全部信号的拓展连连接口、系统时钟、定时 器，HPI连接口，标准串行口、高速AD/DA变换、语音写入输出连接口电子回路（AD50）、双音调调变DTMF频率的数位波动线产生器、交通灯模型块、直线DC电动机驱动 模型块（可完成闭环控制）、步进电动机驱动模型块、键盘处置整理，LCD液晶显露、I/O写入输出模型块、DSP处置整理器与51系列处置整理器通讯。该设备对比适合于语音处置整理、变频控制、拖动系统、便携式检验测试设备等控制场合。
二、主要功能：
主处置整理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
内部存储器：16KX16Bit的内部双口存储器，4K的片内ROM，外部程序/数值存储器拓展：零等待周期的64Kx16Bit数值存储器、 64Kx16Bit程序存储器；32Kx8Bit系统自动装载的EPROM存储器；256K x16Bit的FLASH存储器。语音写入和功放输出：带有同步缓冲口16位的的AD\DA（TMS320AD50C），**采样频率为22.05K。有 硬件滤波功能，有话筒写入、扬声器输出功能。UART串行连接口：应用16C550C芯片，符合RS232标准。键盘处置整理：Lattice 1016控制的4X8键盘。 LCD液晶显露：应用128X64图形LCD。高速AD/DA变换：TLC7528，TLV1571。
