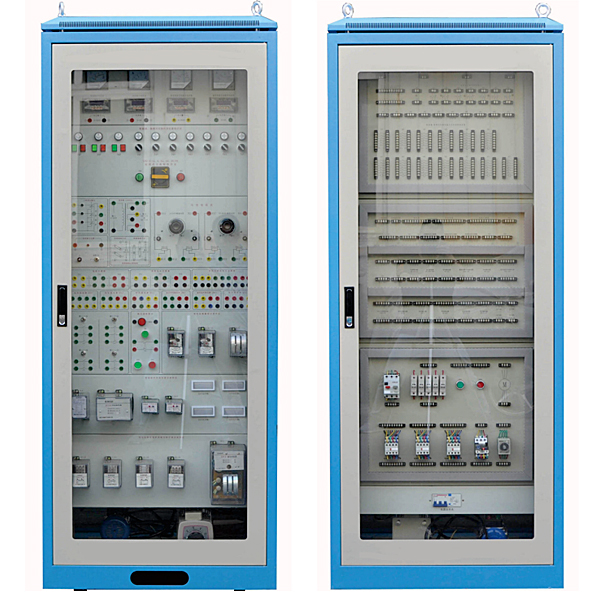

变电二次安装工实训装置
变电二次安装工实训装置,中央空调实训台本装置是根据《中华人民共和国职业技能鉴定规范·电力行业(送变电安装专业)》,参照变电二次安装施工及验收规范和相关标准,参考电力行业职业技能鉴定指导中心所编写的变电二次安装工培训大
一、概 述
本装置是按照《中华人民共和国职业技能鉴定规范·电力行业(送变电装配专业)》,参照变电二次装配施工及验收规范和相关标准,参考电力行业职业技能鉴定指导中心所编写的变电二次装配工培训大纲、题库要求而研制的。即可作为电力行业变电二次装配工初级至高级技师的培训考核装置。同时也可用来其它行业对电气二次设备和二次线路的培训考核。
一、设备基础简介:
ZRLR-13型中央空调装置适合高等职业院校、中等职业学校及本科院校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电动机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的装配实操与维修》、《制冷空调自动化及机电一体化》、《空气调动技术与运用》等课程的教学与实训。
中央空调系统实训平台 是按照目前国内建筑电气,楼宇智能化精心设计的综合实训装置,本装置集合当前安防领域的先进技术,从教学实训的要求的角度出发,以工程化的设计理念完整的完成了中央空调全空气调动系统的作业过程。
综合性;应用国内先进的二次回风系统,在同一台实训台上完整的完成不一样制冷系统工况
二、特别点
1、工程化:整套控制系统大部分应用工业现场实际应用部位件,
开放性:装置应用透明化,开放性设计,学员能够清晰的理解整个系统作业原理
安全保护:装置设定有强电漏电系统装置
2、实用性强:控制器应用一台三菱plc FX3U-48M及相关继电器、控制开关、指示灯、标准通信连接口可编程控制器,上位机系统就地实时显露系统运行状态及数值。
3、直观性强:实训装置直观展示了中央空调的系统构造、作业原理,可清楚的看到制冷循环系统构造及主要部位件的实物,系统还配备有系统完整流程图、交流AC电压(V)表、交流AC电流(A)表、真空压力表、信号指示灯使整个系统的就地实时作业状态一目了然;方便教学演示讲解及学员对课本知识的理解掌控把握。--管路中设定有视液镜可查看制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。
4、综合性强:整套实训装置集制冷系统、电气控制系统、故障模仿系统于一体,适用对实训的要求。
5、中央空调制冷、制热循环输送管路:用最新型色铝塑管以及铜件连接,并标有明显的走向标识。输送管路经电磁阀、风机盘管输送给模仿房间或模仿风管、按照所需调动风速开关或风量。
6、带电脑串行连接口,构成智能化测量试验装置:系统的控制系统应用全汉化菜单式实操。测温器是高精确度的热电锅,自A/D摸数变换器变换成数字信号,经Rs232电脑连接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、经过打印机输出实行课程理论解析。
7、单片机、plc可编程设计与控制虚拟拟真系统:
本系统基于unity3d研发,内置实训步骤、实训指导书、电子回路图、结合套件清单、连接线路、接通电源、电子回路图、场景重置、返回等按钮,在连线及代码正确后,可以经过启动/停止、正向动作、反向动作按钮实操三维(3D)机床模型动作,在连接线路状态下,三维(3D)机床模型可实行放大/缩小、平移。
1.继电器控制:阅读实训指导书,并进入实训,经过认识阅读电子回路图,选用结合套件清单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物柜中,限位器放置于三维(3D)机床模型上,可选用盖盖子,部分元件名称可重命名,然后点击连接线路按钮,将端子对端子实行连线,将机床电子回路连接成功后,选用接通电源,实行实操,若结合套件或线路连接错误将弹出提醒错误框,可随时实行场景重置。
2.PLC控制:实训同继电器控制,多加PLC控制功能,在连线完成后,经过PLC编码按钮,进入程序语言编写界面,编写正向与反向2条程序,共有12个梯形图符文号,编写完成后,选用提供并上交实行程序检验。检验成功后,接通电源实行实操,结合套件、线路连接、代码错误将弹出提醒错误框,可随时实行场景重置。
3.单片机控制:实训同继电器控制,多加单片机控制功能,在连线完成后,经过C编码按钮进入编程界面,写入正确的C语言代码,提供并上交检验成功后,接通电源实行实操,结合套件、线路连接、代码错误将弹出提醒错误框,可随时实行场景重置。
三、技术功能数值
1.电源:三相五线 AC 380 V±10% 50Hz;
2.最大供冷量:7.5kW;
3.最大写入总功率(W):6.5kW;
4.制冷规格限定功率(W):7.5.kW;
5.最大堵转电流(A):50A;
6.制热规格限定功率(W):2.0kW;
7.规格限定写入电流(A):7A;
8.循环风量:700m3/h;
9.制冷剂:R22;
10.漏电动作电流(A):≤30mA;
11.噪声:35-40dB(A);
12.安全保障功能:设定有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。
四、装置的配备
1、控制器系统配备:
控制系统由可编程控制器、数值收集、力控组态系统等构成。控制器应用三菱PLC FX3U-48M可编程控制器,并加有一个16点的压力拓展模型块和两个模仿量收集模型块。系统设定有手动和自动两种控制方法控制,并而且可经过上位机力控系统监测系统运行工况,即系统中制冷状态、制热状态、温度(℃)大小、设备运行状态等情况。经过PLC模仿量模型块收集温度(℃)等相关系统功能数值对整个系统实行自控。经过对PLC程序编辑,可改变系统的控制过程。组态系统借助于Windows 2000/XP多任务环境,是本系统的管理与调度的中心,完成对整个系统的集中管理、以及对整个楼宇的被控设备实行监测、调度、管理,完成设备的联动控制。在不接对象时,还能完成中央空调电气系统排故实训。
2、控制储物柜:
钢制双层亚光密纹喷塑构造,构造坚固。前门应用透明设计,可查看到中央控制器、接触器、热保护器等控制元件。操作面板上面有控制开关旋钮、作业状态指示灯、系统流程图及PLC主机单元及测量试验点。
3、交流AC电源控制单元:
三相四线制AC 380V电源供电,并设定有漏电保护器控制控制屏总电源。
4、 模仿故障:
模仿故障设定与系统集合完成,学员按照工序技艺解析故障可能产生的原因,确定故障发生的界限,并实行排故。
5、测量仪表
1)电源电压(V)指示单元:提供1只交流AC电压(V)表和1只交流AC电流(A)表,用来测量系统电网电压(V)与测量压缩机、冷却水泵、冷冻水泵作业电流(A)。制冷系统压力检验测试单元:
2)提供2只真空压力表和1只双组压力控制器,测量界限分别为-0.1~1.5MPa、-0.1~3.5MPa,可显露系统压缩机低压侧和高压侧的压力改变,对压缩机起到保护作用。
6、该装置可完成手动控制和计算机数值控制两种控制方法:
A手动控制按钮在控制储物柜的门上,这些控制按钮接入到PLC各个相应的写入变量上,可直接对整个中央空调实行控制;
B计算机数值控制则应用组态技术建立计算机数值与PLC之间的平稳通讯,从而控制整个中央空调,并完成对空调运行数值的显露、解析等各种功能,同时也可经过互联网升级建立远程计算机数值与现场计算机数值的通讯,完成对中央空调的远程控制
7、系统原理图:
为了能更 好的掌控把握中央空调的控制和系统原理,控制操作面板上画有制冷系统流程图,并配备有对对应的相关器件作业指示灯,开启或关闭对应的部位件时,相应的状态指示灯亮或关闭
8、控制操作面板上在对应的元件上喷绘有标识,字体,流程图
9、控制储物柜配备表
编号 |
名称 |
单位 |
数量 |
|
1 |
配电控制储物柜,互联网式机储物柜 |
套 |
1 |
1800*700*700MM,应用蓝色框体结构构造,白色为搭配色,前后开门,便利实训实操,前门应用玻璃装饰,美观大方(操作面板:钢制操作面板,激光雕刻,彩色喷绘) |
2 |
三相4P带漏电开关 |
只 |
32A |
|
3 |
三相保险 |
台 |
1 |
32A |
4 |
450V电流(A)表,30A电流(A)表 |
个 |
1 |
6L2 |
5 |
按钮 |
套 |
8 |
|
6 |
开关电源:为控制系统提供电源 |
套 |
1 |
Q60.:提供+24V.+5V |
7 |
中间继电器 |
套 |
8 |
24V |
8 |
交流AC接触器 |
套 |
13 |
220V |
9 |
12位接线端子 |
套 |
4 |
|
10 |
3位接线端子 |
只 |
14 |
|
11 |
7寸彩色触摸屏 |
只 |
昆仑动态 |
|
12 |
通信线 |
只 |
1 |
|
13 |
制热水泵 |
个 |
1 |
|
14 |
中央空调控制实训系统 |
套 |
1 |
|
15 |
实训实操指导书 |
套 |
1 |
|
16 |
PT100传感器 |
只 |
6 |
|
17 |
PLC,FX3U-48M |
台 |
1 |
|
18 |
数值收集系统 温度(℃)收集模型块,FX2N-4AD-PT |
套 |
2 |
|
19 |
压力收集模型块,FX2N-2AD |
块 |
1 |
|
20 |
压力变送器,0-10V |
只 |
2 |
|
22 |
可位移式学员终端计算机数值台架 |
套 |
1 |
(钢木构造≥ 材500×550×900 mm) |
23 |
系统 流程图 |
套 |
1 |
10、中央空调实训考核装置应用3匹水冷机组:
为整机系统提供冷源,应用一套分水器对冷量实行分配调动,整个中央空调应用PLC作为主控机,由计算机数值经过通信线与PLC实行通信,从而控制整个空调的运行,也可经过互联网完成远程控制。空调的运行功能数值由传感器及变送器实行收集,并经过A/D模型块变换后送入PLC中,再由PLC送到计算机数值中实行就地实时显露监控。
11、冷水机配备表
编号 |
名称 |
单位 |
数量 |
|
1 |
压缩机(3P) |
台 |
1 |
涡旋压缩机,在同等功率(W)下涡旋压缩机能提供更大的制冷压缩比 |
2 |
蒸发器,干式3P |
只 |
1 |
304不锈钢,内部应用19MM不锈钢管作为蒸发器,克服了个别地区水的酸碱比重较高,容易损坏蒸发器(铜一般3年就损坏) |
3 |
模仿锅炉 |
台 |
1 |
40L |
4 |
储液器2P |
个 |
1 |
|
5 |
水冷凝器 |
套 |
1 |
304不锈钢,内部应用19MM不锈钢管作为蒸发器,克服了个别地区水的酸碱比重较高,容易损坏蒸发器(铜一般3年就损坏) |
6 |
3T冷却水塔 |
套 |
1 |
|
7 |
冷却风机 |
个 |
1 |
轴流FN吸风式-220/300MM |
8 |
热力膨胀阀 |
只 |
1 |
丹佛斯进口 |
9 |
||||
10 |
手阀 |
只 |
4 |
含有:,1只加液阀,1个截止阀,2只高低压传感器截止阀 |
11 |
角阀 |
2 |
2只制冷剂回收阀 |
|
12 |
高低压表 |
只 |
2 |
|
13 |
冷却阀门 |
个 |
4 |
应用黄铜升降闸阀,构造:多圈手轮式 |
14 |
冷却水泵 |
只 |
2 |
一个作为主泵,一个当成备用制冷水泵使用,当主泵损坏时,可启动备用水泵 |
12、冷冻水系统和制冷系统 :
水系统是中央空调的神经末端系统 ,为终端用户提供冷媒水和热媒水,系统配备2台冷却水泵(其中1台备用)、2台冷冻水泵,1台制热水泵,,应用一套分水器对冷量实行分配调动,整个中央空调应用PLC作为主控机,由计算机数值经过通信线与PLC实行通信,从而控制整个空调的运行,也可经过互联网完成远程控制。空调的运行功能数值由传感器及变送器实行收集,并经过A/D模型块变换后送入PLC中,再由PLC送到计算机数值中实行就地实时显露监控。
冷水和制热机配备表
编号 |
名称 |
单位 |
数量 |
|
1 |
分水器 |
套 |
1 |
一进4出:应用304不锈钢制作,设计有排水口,设备停止使用时可排出设备内的水 |
2 |
分水器配套阀门 |
个 |
5 |
应用黄铜升降闸阀,构造:多圈手轮式 |
2 |
集水器 |
套 |
1 |
一进4出:应用304不锈钢制作,设计有排水口,设备停止使用时可排出设备内的水 |
3 |
集水器配套阀门 |
个 |
5 |
应用黄铜升降闸阀,构造:多圈手轮式 |
2 |
不锈钢补水水箱400*300*350 |
套 |
1 |
不锈钢补水水箱400*300*350 |
5 |
制冷水泵 |
只 |
2 |
一个作为主泵,一个当成备用制冷水泵使用,当主泵损坏时,可启动备用水泵 |
6 |
制冷阀门 |
个 |
5 |
应用黄铜升降闸阀,构造:多圈手轮式 |
7 |
制冷水泵 |
只 |
2 |
一个作为主泵,一个当成备用制冷水泵使用,当主泵损坏时,可启动备用水泵 |
8 |
制热阀门 |
个 |
2 |
应用黄铜升降闸阀,构造:多圈手轮式 |
9 |
制热水泵 |
只 |
1 |
|
10 |
管路 |
应用新型铝塑管构造,:管子为双层塑料中间应用0.1MM形铝方法,耐用耐压,可重复折装 |
||
11 |
黄铜接头 |
只 |
80 |
接头使用6分黄铜接头,可重复拆卸装配不损坏。 |
14、中央空调末端系统:
由一个模仿房间,和一个结合式风储物柜构成。模仿房间应用30*30工业标准铝型材和双面烤漆木板构造,内部装备有和真实空调末端同样的风机盘管,三级调节速度,由调节开关用户自由调。结合式风储物柜系统由回风口,新空气混合风口,送风机,中央空调蒸发器,管道,电磁阀构成。
中央空调末端系统置表
编号 |
名称 |
单位 |
数量 |
|
1 |
模仿客房 |
套 |
1 |
2000*900*800,铝木构造装备有四个轮子,便利位移,门使用有机玻璃,提升实用性 |
2 |
房间风机盘管 |
套 |
1 |
F34 功能:三档风速度调动 |
3 |
风速调节开关 |
86型 |
||
4 |
回风口 |
套 |
1 |
|
5 |
空气混合风口 |
套 |
1 |
带有调动功能 |
6 |
送风管道 |
套 |
1 |
PVC |
7 |
结合式风储物柜 |
套 |
应用PV板材制作,保温效果好,不会结露, |
|
8 |
送风机 |
个 |
1 |
300MM,风量2800/S |
9 |
中央空调专业冷排 |
个 |
1 |
20平方 |
五、实训内容
1.认知中央空调的构造及设备的实训;
2.中央空调启动和停止的实训;
3.中央空调的运行、调动实操实训;
4.对中央空调的运行工况及各运行功能数值实行检验测试实训;
5.对可编程控制器PLC实行高级编程及PLC的装配接线调节测试实行实训;
6.配套压力、温度(℃)传感器和相应的A/D变换功能模型块,可对整个中央空调的运行实行收集、就地实时监控等实训;
7.组态技术应用实训:应用组态技术完成对中央空调运行实行动画显露,运行数值显露、就地实时监控、组态等功能;
8.远程控制实训;
9.互联网的装配及设定实训;
10.传感器及变送器装配和使用实训。
11.触摸屏实训
12.触摸屏和PLC通信使用
