气体灭火模拟实验台

气体灭火模拟实验台,流体输送单元操作实训装置1.基本原理及灭火方式:根据规范要求系统采用全淹没的单元独立系统和组合分配系统两种组成方式。单元独立系统是由一套

气体灭火模仿实训台,流体输送单元实操实训装置

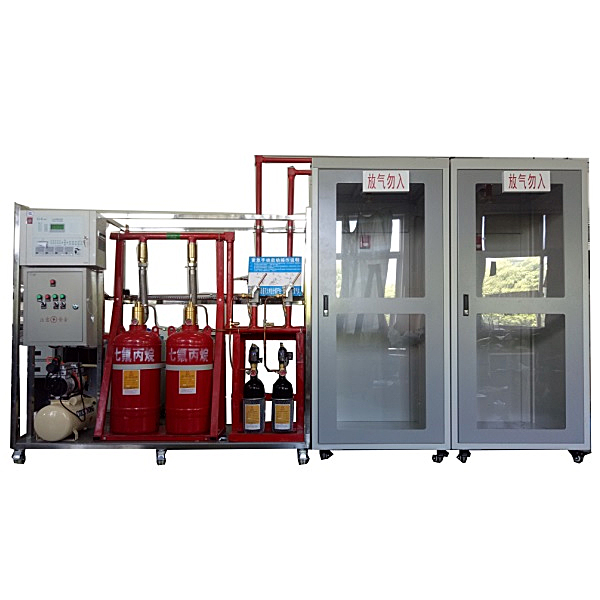

一、气体灭火系统实训装置 基础简介:
1.基础原理及灭火方法:
按照规范要求系统应用全淹没的单元单独系统和结合分配系统两种构成方法。单元单独系统是由一套灭火剂储物装置对应一套管网系统,保护一个防护区域的形式。结合系统是由一套灭火剂储物装置对应几套管网系统,保护两个上防护区域的包括形式。
2.气体灭火系统实训装置 构成:
管网七氟丙烷灭火装置、管网、气体灭火控制器、火灾探测器、声光报警器、放气指示灯、紧急启停按钮、外设电源等构成完整的自动灭火系统。
二、控制方法:
本系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方法。
(1)自动控制方法:本灭火控制器配备有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方法选用锁,当将其放置于“自动”位置时,灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时,控制器即发出火警声光信号,通知有异常情况发生,而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时,可按下“紧急启动按钮”,即可启动灭火装置释放灭火剂,实施灭火。当两种探测器同时发出火灾信号时,控制器发出火灾声、光信号,通知有火灾发生,有关人员应撤离现场,并发出联动指令,关闭风机、防火烧阀等联动设备,经过一段时间延时后,即发出灭火指令,打开电磁阀,启动气体打开容器阀,释放灭火剂,实施灭火;如在报警过程中发现不需要启动灭火装置,可按下保护区外的或控制实操操作面板上的“紧急停止按扭”,即可终止控制灭火指令的发生,不启动灭火装置,释放灭火剂,实施灭火。

气体灭火模仿实训台,流体输送单元实操实训装置


气体灭火模仿实训台,流体输送单元实操实训装置

一、流体输送单元实操实训装置系统的构成及特别点
1、框体结构\楼梯\护栏:框体结构长×宽×高:约3500×2000×3500mm。设备总装配尺寸:4200×2000×3500mm。整机应用钢质装配框体结构(两层设计,一层平面便利实操、检修、出入,二层有安全斜梯通上并有护栏、防滑花纹板),防锈红丹底漆,喷烤漆处置整理。紧固件:与法兰,阀门,框体结构,楼梯,护栏,支撑架协作。
2、流体输送单元实操实训装置培训单元{液体输送岗位(压力输送,双离心泵串/并联及互锁联动、旋涡泵、输送);真空泵输送岗位;阻力测量岗位;离心泵特性及管路特性测量岗位;压缩气/液混合输送岗位;过程控制液位、流量、压力控制岗位}。
3、机械设备配备:低位水槽储罐、压缩空气缓冲罐、高位水槽储罐,真空缓冲罐,附属管道及阀门。
4、动力输送设备:不锈钢离心泵,容积式输送旋涡泵,真空水力喷射机组,空气输送压缩机。
5、检验测试配备:离心泵输送流量检验测试控制,真空输送流量检验测试控制;容积式输送旋涡流量检验测试,压力输送流量检验测试,离心泵输送液体温度(℃)检验测试,离心泵输送泵前负压、泵出口压力检验测试,阻力(光滑、粗糙管、局部阻力)压损检验测试。流量检验测试仪表含有:涡轮流量计、孔板流量计、玻璃转子流量计,高压玻璃转子流量计。离心泵输送的压力及流量自动检验测试及就地检验测试冗余设定。
6、就地智能仪表电器控制台:约1650X700X1400钢质喷塑琴式构造就地仪表电器实操台(含带RS485通讯连接口就地控制智能仪表、嵌入式微机位及开关位,并内含DCS接入口)。内装配漏电保护空气开关、电流(A)型漏电保护器充分考虑人身安全保护;同时每一组强电输出全部有旋钮开关控制,保证设备安全,实操控制便捷;装备有分相指示灯,开关电源,接触器,固态继电器,自锁开关,塑铜线,橡套线,屏蔽线,铝制线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表+工控组态系统的方法就地实行单独测控,完成各实训内容。系统也可应用DCS控制系统。
