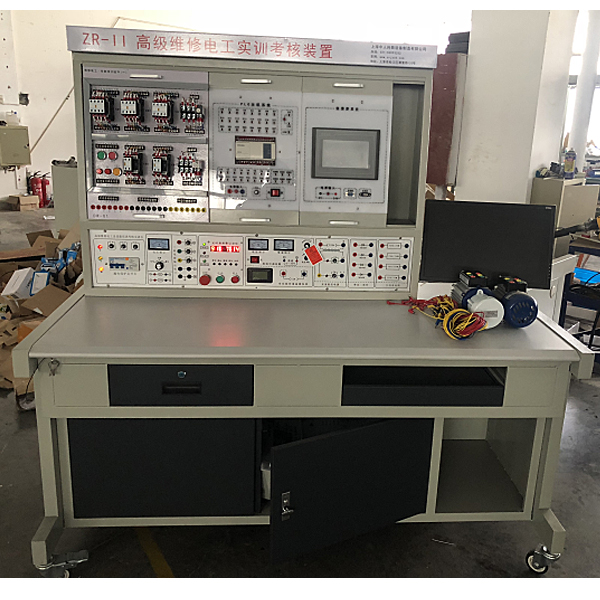

电力电子技术及自动控制系统实验装置
科教设备有限公司专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
一、电力电子实训考核装置技术功能数值参考规格
作业电源：三相 AC 380 V±10% 50 Hz 外观尺寸：1600×850×1800mm 整机功率（W）：≤1.5KW 环境温度（℃）：－5℃～+40℃；相对湿度：≤ 90%（25℃） 安全保障功能：实训台桌面应用高绝缘、高强度、耐高温的高密度板。 设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实验连接线。 全部电力电子实训考核装置上的全部电源应该三相电源380V经隔离变压器隔离后传输给各部位，保证实训的安全。 电力电子实训考核装置要由单元模型块构成，不用借助工量具即可便利更换，维护容易；模型块本身必须应用PCB烤漆工序技艺制成，正面为原理图和测量试验点，背面焊有对应的元件，避免了由于引线引起的干扰，大大降低了故障率，不得应用廉价的钢制或凹烂操作面板工序技艺。 二、电力电子实训考核装置实训内容要求 1. 触发（驱动）单元电子回路的研究 1) 单结晶体管触发电子回路 2) 锯齿波移相触发电子回路（分列元件） 3) KC05包括锯齿波触发电子回路 4) KC08过零触发电子回路 5) EXB841大规模包括（IGBT）驱动电子回路 6) 三相KC785脉冲列触发电子回路 7) SG3525触发模型块 2. 电力电子电子回路 1) 一相晶闸管半控桥式整流电子回路 2) 三相晶闸管全控桥式整流电子回路（含三相半波、三相半控桥） 3) BJT一相并联逆变电子回路 4) 一相双向晶闸管交流AC调功电子回路 5) 直线DC（IGBT）斩波电子回路及升、降压电子回路 6) 一相（双向晶闸管）交流AC调压电子回路 7) 三相（反并联晶闸管）交流AC调压电子回路 8) SPWM控制一相交直交变频电子回路 9) PWM控制（MOSFET）开关型稳压电源电子回路 10) SG3731 专用PWM包括电子回路控制的直线DC位置随动系统（BJT）H型可逆供电电子回路。 3. 自动控制系统 1) 电压（V）负反馈、电流（A）正反馈、直线DC调节速度系统（KZD－Ⅱ型设备电子回路移植） 2) 转动速度负反馈单闭环直线DC调节速度系统 3) 转动速度、电流（A）双闭环不可逆直线DC调节速度系统（由通用电气设备实际线路移植） 4) 转动速度、电流（A）双闭环交流AC调压调节速度系统的研究 5) SG3731专用PWM包括电子回路控制的直线DC位置随动系统 三、电力电子实训考核装置配备
| 序号 | 设备名称 | 型号规格 | 数量 | 单位 | 备注 |
| 1 | 电力电子技术及自动控制系统实训装置 | 1550mm×400mm×750mm -4340 | 1 | 台 | 铝制活动框体结构：框体结构上面可以放挂板模型块，可随意拓展，完成多门多种实训，另配备了1个活动储物柜，便利存放所需工量具和连接线。 |
| 2 | 总电源部分 | 三相漏电开关；三相熔断器；AC220V指示灯；交流AC电压（V）表AC250V 3个 | 1 | 块 | 电源部分应用钢制箱体，配备实训所需求的各种电源 |
| 3 | 一相交直线DC可调电源与交流AC电源部分 | 直线DC电压（V）表DC250V；一相漏电开关各；按钮开关2个； | 1 | 块 | |
| 4 | 隔离变压器与同步变压器部分 | 100VA 220V/55V ×3；15VA 127/15V | 1 | 块 | |
| 5 | 直线DC稳压电源部分 | 直线DC电压（V）表DC30V；直线DC电流（A）表2A；电位器6.8K 4.7K；发光二极管φ5 2个；线路板F762-1、TK10043-B | 1 | 块 | |
| 6 | 可变电阻器模型块 | 100Ω/1A；100Ω 9/0.4A；10Ω×9/1.2A 1Ω× 9/2A波 段开关3个 | 1 | 块 | |
| 7 | 直线DC电压（V）表与电流（A）表模型块 | 数字显露电压（V）表0~500V 2个；数字显露电流（A）表0~3A 2个 | 1 | 块 | |
| 8 | 交流AC电压（V）表与电流（A）表模型块 | 数字显露交流AC电压（V）表0~500V 2个；数字显露交流AC电流（A）表0~3A 2个 | 1 | 块 | |
| 9 | 他励直线DC电动机 | 120W、110V、1000r/min | 1 | 台 | |
| 10 | 三相鼠笼异步电动机 | 100W、1400r/min 220V（线电压（V）） | 1 | 台 | |
| 11 | 直线DC测功（85SZD03） | 250W、110V、1500r/min | 1 | 台 | 直线DC测速发电动机与直线DC测功机一体 |
| 12 | 测速发电（85CF05） | 1.0W 36V(24Vkrmin)；1500rmin RL≥10KΩ | |||
| 13 | 电动机连接导轨 | 不锈钢精密导轨，同心度达到0.1mm | 1 | 条 | 配套电动机使用 |
| 14 | 转矩、转动速度及机械功率（W）测量仪 | 四位数字显露转矩、转动速度及机械功率（W） | 1 | 台 | |
| 15 | 一相半控桥式整流电子回路及单结晶体管触发电子回路 | 晶闸管完成的一相半控调节速度系统；设定有电流（A）正反馈、电压（V）负反馈、电流（A）截止负反馈、过流保护功能。 | 1 | 块 | |
| 16 | 直线DC调节速度系统的主电子回路、检验测试与保护电子回路 | 1 | 块 | ||
| 17 | IGBT直线DC斩波电子回路 | EXB841完成的IGBT直线DC斩波 ；频率1.2K，占空比12%~98% | 1 | 块 | |
| 18 | 一相交流AC调压电子回路及包括锯齿波触发电子回路 | KC05触发脉宽100μs~2ms | 1 | 块 | |
| 19 | BJT一相并联逆变电子回路 | 频率调动界限：50HZ~500HZ | 1 | 块 | |
| 20 | 给定积分 | 设定有上下嵌位功能；嵌位指可调 | 1 | 块 | |
| 21 | 一相交流AC(过零触发)调功电子回路 | 占空比可调界限10%~90% | 1 | 块 | |
| 22 | 三相晶闸管全控桥式整流电子回路 | 晶闸管三相全控（半控）调节速度系统；内环为电流（A）环、外环为速度环；系统无静差精确度多达0.3%以上。 | 1 | 块 | |
| 23 | 三相晶闸管KC785包括触发电子回路 | 1 | 块 | ||
| 24 | 电流（A）调动器、速度调动器及过电流（A）保护电子回路 | 1 | 块 | ||
| 25 | 三相交流AC调压电子回路 | KC785为触发电子回路 | 1 | 块 | |
| 26 | SPWM控制一相交直交变频电子回路 | 载波频率50~8K，基波10~60HZ | 1 | 块 | |
| 27 | PWM开关型稳压电源 | 0~12V/2A | 1 | 块 | |
| 28 | 锯齿波移相触发电子回路 | 使用分立元件构成电子回路 | 1 | 块 | |
| 29 | SG1731 PWM包括电子回路控制的直线DC位置随动系统 | SG3731 专用PWM包括电子回路控制的直线DC位置随动系统（BJT）H型可逆供电电子回路 | 1 | 块 |
