电池总成拆装工作实验装置
电池总成拆装工作实验装置,一机二库系统综合实训装置选用 (翻新)原纯电动汽车动力电池包,包含其电池管理系统(BMS)实物制作,真实地呈现了铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安
电池总成拆卸装配作业实训装置,一机二库系统综合实训装置
一.设备简介
选用 (翻新)原纯电动汽车动力电池包,含有其电池管理系统(BMS)实物制作,真实地呈现了铁锂动力电池包核心零部位件之间的连接控制关系、装配位置和运行功能数值,以及高压系统安全注意事项;经过比照电子回路原理图,由学员自己组装连线,培养学员电池组装连接动手能力,适用来纯电动汽车动力电池包总成(含有电池组总成、电池管理系统、电池温度(℃)传感器、霍尔电流(A)传感器、直线DC接触器)分解与组装、单体电池电压(V)和内阻检验测试实训实操。
二.功能特别点

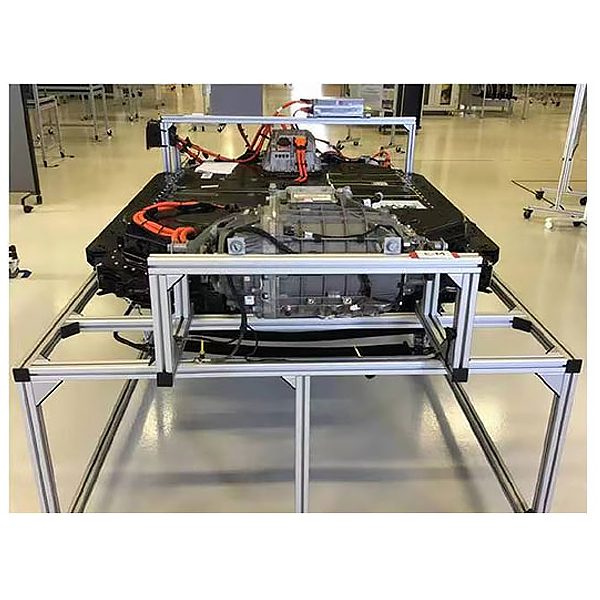

1.实训台装配 纯电动汽车动力电池包总成,含有其电池管理系统(BMS)实物。
2.电池包器件完整功能正常,清晰地展示各只单体电池以及它们的成组方法和连线方法,并可反复实行电池模组的拆卸装配实操。
3.电池包在实训台上的按照原车布置方法,需适用便利学员反复拆卸和装配电池模组的要求。
4.BMS在动力电池包上的装配位置以及电气机械连接方法需与原车保持一致,以适用学员反复拆卸和装配BMS的要求。
5.实训台配备装备单体电池充电动机,可以给单体电池补电。
6.学员可对单体电池电压(V)和内阻等实行实验测试。
7.配套实训指导书等教学图纸文档实训指导书,完整讲述作业原理,实训内容,故障设定及解析等要点。
8.设备框体结构应用40mm×40mm和40mm×80mm两种一体化全铝制型材搭建,耐油耐腐蚀并易于清洁,经久耐用不生锈,带万向脚轮,方便位移,并带锁止机构。
9.设备由可位移台架(带原理面教板)、台架水平存放,装配各主要零部位件;下部装配4个带自锁装置万向脚轮。
10.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
电池总成拆卸装配作业实训装置,一机二库系统综合实训装置
“一机两库模仿实训设备”是按照教育部“振兴21世纪职业教育课程改革和教学资料及实训指导书建造设计规划”的教学要求,按照职业学校的教学和实训要求研制和研发的设备。
该一机两库模仿实训设备适合职教高教学校、中等职业学校和本科院校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电动机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的装配实操与维修》、《制冷空调自动化》、《空气调动技术与运用》《冷库工程与运作管理》、《冷库制冷工序技艺》等课程的实训教学及中级、**工的鉴定及考核。
一、装置特别点
1.综合性强:一机两库模仿实训设备实中装置集一机两库制冷系统、电气控制系统及故障系统于一体,系统真实完整,构造清晰、紧凑,适用对实训的要求
2.直观性强:装置应用敞开式设计,控制电子回路及制冷管路系统直接展现出来,器件贴有名称标识,学员可直观认知各种器件;
3.实训性强:台体设定有故障装置,可完成电气控制故障设定,有利于开展技能鉴定、考核作业;
4.安全保护齐全:设定有电压(V)型漏电保护、电流(A)型漏电保护、过流保护、过载保护、接地保护,可对人身及设备实行有效保护。
二、技术功能:
1.写入电源:三相四线(或三相五线)~380V±10% 50Hz
2.作业环境:温度(℃)-10℃~ 40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量(KV):<7kVA
4.制冷剂:R22
5.制冷量:5.3kW
6.重 量:300kg
7.外观尺寸:180cm×80cm×180cm
