透明液压PLC控制与湿式离合器变速箱综合实验装置

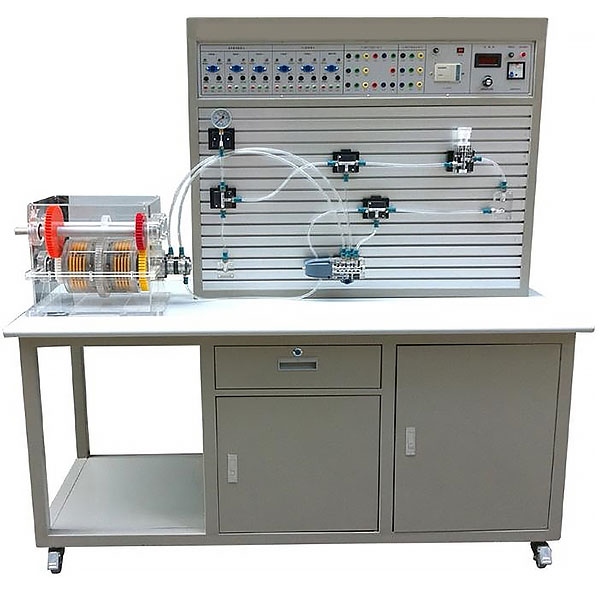

透明液压PLC控制与湿式离合器变速箱综合实验装置,轴系组合实验台1、主要由实训桌、实训台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器(PLC)等器件组成。2、实训桌、实训台为铁质双层亚光密

透明液压PLC控制与湿式离合器变速箱综合实训装置,轴系结合实训台

透明液压plc控制与湿式离合器变速箱综合实训台主要特别点
1、主要采用实训桌、实训台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器(PLC)等器件构成。
2、实训桌、实训台为钢制双层亚光密纹喷塑构造,实训桌抽屉内部存储放液压元件等。
3、配备装备常用液压元件:每个液压元件均配备有装配底层基板,可便利、随意地将液压元件安放在铝制型材操作面板上(操作面板带“T”沟槽形式的铝制型材构造)。油路搭接应用半开闭式快换接头,拆接便利,不漏油。
4、实训元件均为透明有机材料制成,方便理解掌控把握常用液压元件的构造,功能及用途、实训组装线路快捷、便利。
5、实训电气控制单元应用先进的PLC控制,也可以应用单独的继电器控制单元实行电气控制。
主要功能
1、真实演示湿式离合器变速箱摩擦片分离、集合、换挡、变速动作;
2、理解湿式离合器液压系统构成及作业原理,各内部构造及作业过程;
3、实行湿式离合器变速箱液压系统拆卸装配和结合、电气控制系统线路实训;

透明液压PLC控制与湿式离合器变速箱综合实训装置,轴系结合实训台


透明液压PLC控制与湿式离合器变速箱综合实训装置,轴系结合实训台

一、主要特别点:
1、 本实训箱设定有轴系构造设计和轴系构造解析两大实训功能,培养学员的机构设计能力设定有良好的使用效果;
2、 零件轴的构造形式多样,使学员的灵活性和多样样有更深入的理解
3、 轴及轴上零件定位准确、固定可靠、轴上零件方便拆卸装配和调节。
4、 基础零件中共有68种125件,另配备有标准件7类166件,
5、 能便利地结合出数三十一种轴系构造方案,设定有内容系统,方案多样的优点。
6、 配备有实训指导书和装拆工量具供学员按照设计思路实行装配和模仿设计。
7、 实训箱可供5-7人使用。
8、教师教学设计系统:基于unity3d设计,用户自行按照电脑配备选用不一样的交互界面大小,可选六级画质等级。可选圆柱齿轮轴系部位件4种、锥齿轮轴系部位件4种、蜗杆轴系部位件6种实行装配、拆卸、装配、零部位件测量(分为轴测量与底座测量)、考核等。零件拆卸装配的步骤过程中有智能提醒,由学员手动选用对应的零件并位移至轴系构造上,选用顺序正确零件才能装配上去,系统内的模型均应用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部位件一般无二,设定有非标零件库(8种零件)、标准零件库(12种零件)、测量工量具库(钢直尺、游标卡尺)供拆卸装配选用。系统内配备有实训的目的、步骤、要求等包括的电子实训考核题及指导书。使用考核功能时,出题供学员回答,当学员答完题目时给出考核分数,共12题,每道题目设为8分(其中一题为多选题,占12分),只有选用了答案才能实行下一题。系统需能实行全方位旋转、放大、缩小观看其细节。系统须为整体同一平台,不得以单独的资源展现。
