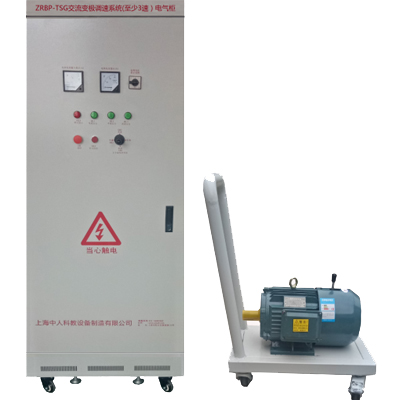

轮机三速电机控制实验装置
轮机三速电机控制实验装置,VAV中央空考核实验装置YD系列变极多速三相异步电动机是在Y系列基础上研制的新型变极多速三相异步电动机,具有效率高、起动转矩大、噪声低、振动小等优点。由于该系列电机可通
轮机三速电动机控制实训装置,VAV中央空考核实训装置
一、概 述
YD系列变极多速三相异步电动机是在Y系列基础上研制的新型变极多速三相异步电动机,设定有效率高、起动转矩大、噪声低、振动小等优点。由于该系列电动机可经过改变极对数而改变电动机的转动速度,从而达到功率(W)的合理匹配并使变速系统得到简化,因而在纺织、印染、化工等行业得到广泛使用。
“交流AC变极调节速度系统电气实训储物柜 ”是为适用社会各行业对电动机设备的装配、调节测试、维修方面的电工、电气技术人员的需求,集合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电动机拖动及控制》等课程的技能实训而研制的,是各职教中心、培训机构、职业鉴定站(所)等相关单位的培训和考核设备,也是各职业院校电气类相关专业的实训设备。
二、特 点
1. 应用标准配电储物柜为主体储物柜,控制储物柜空间运用合理、占地面积小,外观美观。
2. 控制储物柜的器件选型、装配、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘协作”、“电工成套装置中的实验连接线颜色”、“电动机线端标识与旋转方向”等国家相关标准的规定实行设计。
3. 所用器件均应用国内外知名品牌,设备重量有保证。
4. 应用YD100L-6/4/2三相三速电动机为控制对象,模仿电动机起动与控制,贴近工业现场。
5. 提供各种保护功能,实训安全可靠。
轮机三速电动机控制实训装置,VAV中央空考核实训装置
一、基础简介
1、VAV是Variable *r Volume(变风量系统)的简称,在空气调动系统,为了应对末端负荷的改变,在输冷/热介质流量不变的情况下,经过改变风量来调节需要冷/热量的输送以适用改变的需求。 VAV(变风量空调系统)是一种经过改变送风量来调设计标准、《采暖、通风与空气调动设计规范》(GBJ19-87-2003)。《通风与空调工程重量检验评定标准》(GBJ304-2002)《简明通风设计手册》(GB50194-2002)《压缩机、风机、泵装配工程施工及验收规范》(JBJ29-2002)《电气装置装配工程低压电器施工及验收规范》(GB50254-96)《大气污染物综合排放标准》(GB16297-1996)。《环境空气重量标准》(GB3095-1996)、《城市区域环境噪声标准》(GB3096-93)《建筑设计防火烧规范》(GB50016-2006)、《共同共用建筑节能设计标准》(GB50189-2005)。
2、实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(**)》、《制冷设备原理与维修》、《制冷空调装置实操装配与维修》、《中央空调工(初级、中级、**)》、《家用制冷设备原理与维修》等课程。
二、设备功能数值
1、box支管路内风速6~8m/s, 干管路内风速8~14m/s;6个通用写入点(UI),2个数字写入点田(BI),2个模仿输出点(AO),3个数字输出点(BO)和4个可配备的输出点(CO),可测量风量风阀控制器4-20MA,压差传感器4-20MA。
2、通风设备设计风量:通风储物柜面风速:0.3~0.8 m/s,单台通风储物柜设计风量1500m3/h,
3、换气次数:换气数:8~12次/小时
4、作业环境:环境温度(℃)界限为-5℃~+40℃ 相对湿度<85%(25℃) 海拔< 4000m
5、装置容量(KV):<4.8kVA
6、外观尺寸:4000mm×1000mm×2000mm
7、制冷剂类型:R22
8、安全保护:设定有漏电压(V)、漏电流(A)保护装置,安全符合国家标准
9、电压(V):写入电源:3800V±10% 50Hz
