计算机钢制测绘实训装置
计算机钢制测绘实训装置,数控铣床维修与加工实训装置整体采用钢板架结构:配置绘图桌面,电脑显示平台、主机柜、工具抽和键盘抽等;左、右桌面基材:左侧主桌面采用满足国优的标准一号(90060020mm厚)东北椴木加厚绘图专用板,桌面下双侧采用绘
计算机数值钢制测绘实训装置,数控铣床维修与加工实训装置
规格(L×W×H):1500×720×800mm
技术构造功能数值:

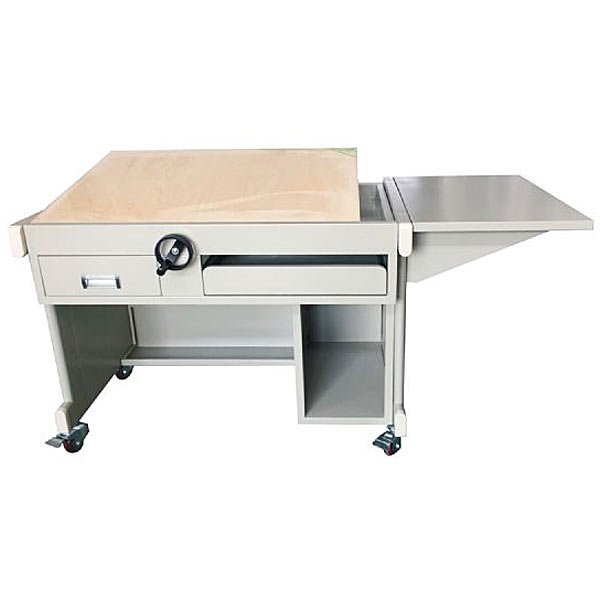

整体应用铁板架构造:配备绘图桌面,电脑显露平台、主机储物柜、工量具抽和键盘抽等;
左、右桌面基材:左侧主桌面应用适用国优的标准一号(900×600×20mm厚)东北椴木加厚绘图专用板,桌面下双侧应用绘图专用手拧倾角调动机构,保证桌面平整、同步控制调动倾斜度调动0-70°.靠身边为手摇拧手柄,便利可靠;右侧配备支撑架桌面为电脑显露屏实操台,可以存放电脑实操和存放文具书籍等;
3)多个储物空间:桌面下部左、右配备工量具抽和键盘抽,适用日常教学绘图和电脑实操的需要;桌体右侧配备开放式主机储物柜,便利存放主机等;
4)平稳性调动脚垫:下部应用塑胶木水平调节螺丝脚垫或者万能转向轮,可防滑、防噪音,设定有调动功能,保证桌面平稳和构造的坚固。
主材规格及表面处置整理:
1)绘图桌体支撑架应用优质钢矩管材料(30×60×1.0mm)和0.8mm以上的铁板材料;全部桌体构造或者部位件钢材均为国标设备,焊接部位必须应用二氧化碳保护焊接工序技艺,满焊,焊点牢固、平滑、美观,无气泡、毛刺和漏焊、假焊情况,具备耐磨损抗刮花功能;全部应用静电均匀喷塑(颜色为淡浅灰色),喷塑前应实行完整的除油、除锈、酸洗磷化处置整理,保证不出现喷塑剥落、反锈情况。
2)桌面基材应用适用国优的东北椴木加厚专业绘图板(900×600×20mm厚),设定有耐用不易变形的功能,电脑显露屏辅桌面(600×600×18mm)应用环保E1级三聚氰胺桌操作面板,应用高频热压一次成型,握钉力强,不易膨胀,不易变形,牢固耐用。应用1.5mm以上优质PVC加进口热溶胶全自动机械封边机封边,边沿整齐平滑,层纹清楚。
3)钢架结学员桌配备(选配):
(1)90cm丁字尺
(2)90*60cm一号绘图板
(3)精密绘图仪表器具(5件一套)
(4)25cm弯曲线板
(5)30cm多用斜角三角板
计算机数值钢制测绘实训装置,数控铣床维修与加工实训装置
近年来,--数控技术的广泛应用,学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才,进一步提升学员的动手能力和解析解决问题的能力,全面学习掌控把握掌控把握数控系统的控制原理、数控编程、电气设计方法及装配调节测试与维修。但是,大多数高校面临缺乏此类的数控培训设备。为此,本公司研发了数控铣床电气控制与维修实训台实习装置。
该实训装置是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备,按照机电类行业中数控机床维修技术的特别点,并集合数控机床装调维修工的技能鉴定要求,对数控机床电气控制及机械传动实行研究,针对实训教学活动实行了专门设计,含有了数控系统应用、加工程序编程、plc控制、变频调节速度控制、传感器检验测试、伺服驱动控制、低压电气控制、机械传动等技术,强化了学员对数控机床的装配、接线、调节测试、故障诊断与维修等综合能力,适合机电类相关专业的教学和培训,也适合数控机床装调维修工等工种的考核与鉴定。同时也为技术人员实行数控铣床系统的二次研发提供了必要条件。
一、设备构造和构成
1.系统由机床实训储物柜、数控铣床等构成。
2.机床实训储物柜应用钢制亚光密纹喷塑构造,正面上部为网内电压(V)、电流(A)、状态指示灯等监控原器件,中部为机床电气储物柜,储物柜内器件布置与实际机床厂的模式一致。电气储物柜内的电气装配板上面装备有变频器、伺服驱动器、交流AC接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模型块等;电气储物柜后部还设定有变压器和接地端子等。
3.机床实训储物柜正面和二侧装备有带锁双向对开透明门,便利使用、安全、防尘。背面装备有二扇对开门,下部装备有4只万能转向轮,并配备刹车装置,便利位移和固定。
4.系统应用三相四线AC380V交流AC电源供电,并设定有漏电保护器、指示灯指示和保险丝等,设定有过载保护、短路保护和漏电保护装置,在电压(V)异常或出现短路情况时自动动作,保护人身和设备安全。
5.数控系统应用FANUC 0I-MF数控系统。
6.X、Y、Z轴由交流AC伺服电动机驱动,动作方向上设定有正负限位、参考点等功能,主轴由三相异步电动机驱动,变频调节速度控制。
7.主轴、床身、拖板等应用铸件构造,铸件经过时效处置整理、表面机加工和铲刮工序技艺等,保证机床精确度平稳。
8.X、Y、Z轴进给传动系统由滚珠丝杠螺母副、轴承、轴承支座、电动机支座等构成,滚珠丝杠的装配与调节等技能实训。
9.机械实训安全教育虚拟拟真系统:本系统基于unity3d研发,系统应用三维(3D)漫游的形式,可经过键盘控制位移,鼠标控制镜头方向,设定有机械安全距离实训,机械安全保护装置实训、机械安全防护设计基础考核,实训实行时,三维(3D)漫游画面应用箭头与脚印图案提醒位移至实训位置,机械对象周围圆圈显露了作业半径,实训过程伴有三维(3D)机器人的对话框提醒。
A、机械安全距离实训内容含有概括防止上下肢触及危险区的安全距离实训(内分2种围栏高度与开口大小),选用进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实训过程为人体进入机械对象作业半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并实行下一实训,最终一步为正确做法。
B、机械安全保护装置实训分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实训,可选类别(安全写入、安全控制、安全输出、其他)、生产厂家、设备清单(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。装配位置有蓝色闪烁框体结构提醒,实训流程:选用安全护栏并装配、选用安全连锁开关(或选用安全光幕、安全垫、安全激光扫描仪)并装配、选用安全控制器并装配至电气控制箱式模型块、选用安全继电器并装配至电气控制箱式模型块、点击电气控制箱式模型块上的启动按钮。若进入危险区域时,系统将提醒报警音,而且机械对象停止作业,选用电气控制箱式模型块上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的装配,正确装配安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮,考核分为十个考核点,部分考核点有3个选项,由学员自由选用,最终10项考核点选好后,提供并上交确认,系统自动得出总分数以及各考核点的得分情况。
D、系统须为整体同一平台,不得以单独的资源展现。
E、同时为客户提供本系统的VR装配包便运用户拓展为VR实训,VR设备及系统装配调节测试不需提供。
二、实训台技术功能数值:
1、写入电源:AC380V(三相五线制)、50HZ
2、故障考核:24项(智能型)
3、作业环境:温度(℃)-200C~400 C
4、整机容量(KV):≤5KVA;
