智能机床电路实训装置

智能机床电路实训装置,高压开关柜实训装置机床电气综合实训考核装置是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部

智能机床电子回路实训装置,高压开关储物柜实训装置

一、基础简介

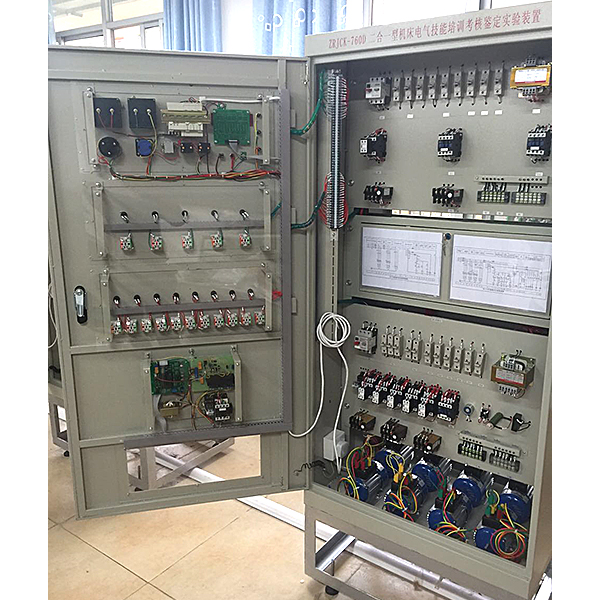

机床电气综合实训考核装置是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部应用实际工业上应用电器,因而可靠性好、寿命长。装置外观美观,实操便利,直观性强,不但可用来相关课程的课堂演示、实训、实习,而而且还可作为机床电气控制线路维修技能的培训。--它还能提供全方位真实的机床电气故障排除的技能实训,有效地提升学员对机床设备的维修技能。

二、特别点

1、本装置应用标准配电储物柜为主体储物柜,充分运用该储物柜双面空间位置,其配电储物柜将2种机床电气线路合为一体,因而设定有占地面积小、外观美观、经济效益高等特别点。
2、直观性强,经过实操可熟悉机床的电气控制线路的原理和特别点。
3、技能培训用的控制线路和经特殊设计的电动机,可模仿各种实际机床的电气线路,也可适用机床的电气故障解析及排除的实训要求。
4、经过一只变换开关就能完成两种机床电子回路的变换,便利快捷。
5、可以人为的设定故障点,只要经过开关变换就可设定。
6、配电储物柜设定有电压(V)型漏电保护器和电流(A)型漏电保护器,以保证实操者的安全。--还设定有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核储物柜的技术功能数值

1、写入电压(V):三相四线~380V±10%  50Hz
2、作业环境:环境温度(℃)界限为-5℃~+40℃,相对湿度<85%(25℃)




智能机床电子回路实训装置,高压开关储物柜实训装置


智能机床电子回路实训装置,高压开关储物柜实训装置


一、 设备基础简介:

该设备应用高压开关储物柜工序技艺及要求设计,分为母线隔室、断路器隔室、电缆隔室及低压隔室等,避雷器、电流(A)互感器、接地闸刀、真空断路器、继电保护系统等器件。适用来职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术功能数值:

外观尺寸:800×1660×2200mm

作业环境:温度(℃)0℃~50℃

相对湿度35~85%  海拔<4000m

三、开关储物柜的型式:
(1)金属铠装中置式小车开关储物柜
(2)规格限定电压(V):6.3KV
(3)最高作业电压(V):7.2KV
(4)规格限定频率:50HZ
(5)主母线规格限定电流(A):1000A
四、真空断路器:
(1)规格限定电流(A) 630A
(2)规格限定开断电流(A) 40KA
(3)断路器分合闸时间:合闸时间<75ms,分闸时间:<50ms
五、过压保护器:

氧化锌,户内三相结合式,规格限定电压(V) 7.6KV,标称放电电流(A) 5KA。
六、弹簧实操机构:

与断路器为一体化,其储能电源为交流AC 220Vac。 2.6 开关储物柜安全:设定有五防功能
七、电流(A)互感器:

电压(V)等级为 6.3KV,变比为 100/5,环氧树脂浇注式。
八、微机保护装置:

装置电源 220V(交直线DC两用),频率 50HZ,液晶显露,能在该装置 的操作面板上实行功能数值的设定、修改,该保护单元设定有基础的馈线保护功能,以及通讯连接口。
