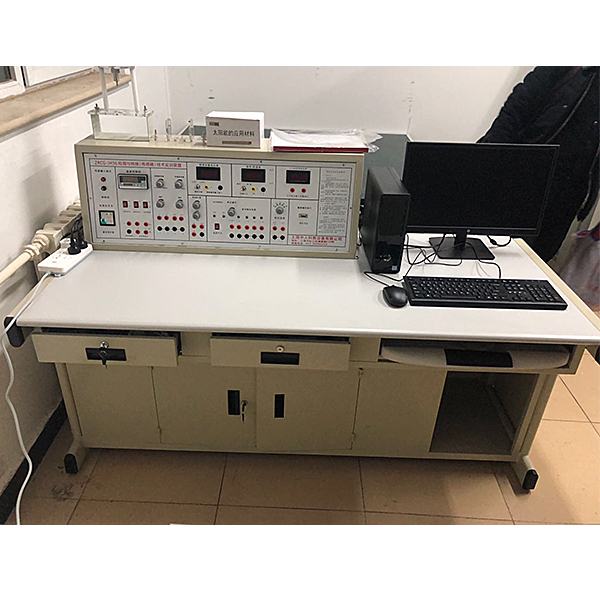

检测与转换(传感器)技术实训台

传感器实训台是上海中人教仪厂最新推出为传感器及教学实训而研发的适应不一样类别、不一样层次的专业教学实训设备。可完成“传感器原理与应用”、“自动检验测试技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实训。为各高等院校、中专与职业技术学院等新建或扩建实训室,迅速开设实训课提供了理想的实训室设备。

技术功能数值:

1、写入电源:AC220V±5%  50±1Hz
2、规格限定电流（A）:≤5A
3、直线DC电源:±5V   ±15V
4、稳压系数:±1%
5、电压（V）纹波:≤10mV
6、非线性误差:≤5%
7、测量精确度:≤1%
8、功    耗:100VA
9、输出电流（A）:1A
10、相对温度（℃）:-5℃～40℃
11、相对湿度:<85%(25℃)
12、实训台规格外观尺寸:1600×750×1100mm

主控台功能:

1、实训台提供四组直线DC稳压电源:±5V、±15V;±2V～±10V分五挡输出,2～24V可调,设定有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流（A）0.5A。
3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压（V）界限:0VP～10VP连续可调,最大输出电流（A）:0.5A(有效值0.4KHz)。
4、差动放大器:通频带0-10KHz,可接成同相、反相、差动构造,增益为1-150倍的直线DC放大器。
5、数字式电压（V）表:三位半显露,测量范围±2V、±20V,写入阻抗100KΩ,精确度1%。
6、数字式频率/转动速度表:由四只数码管,2只发光管构成,写入阻抗100KΩ,精确度1%。频率测量界限1-9999 Hz,转动速度测量界限1-9999r/min。
7、温度（℃）表:0-150℃度,精确度1%。
8、高精确度温度（℃）控制PID调动仪,多种写入输出规格,设定有人工智能调动以功能数值自整定功能。
9、机械式压力表:0-40Kpa,精确度2%。
10、手动气压源:0-40Kpa。

三源部分:

1、加热源:16V交流AC电源加热,温度（℃）控制界限0～150℃。
2、转动源:0-12V直线DC电源驱动,转动速度可调界限0～2400转/分。
3、振动源:振动频率1-30Hz(可调),共振频率13Hz左右。

数值收集卡及处置整理系统:

数值收集作业12位AD变换、RS232、连接口,分辨率由1/22048,采样周期1m-100ms,采样速度可选用,即可单次采样亦能连续采样。提供的处置整理系统有良好的计算机数值界面,可以实行实训内容选用与编辑、数值收集、特性弯曲线的解析、对比、文件存取、打印等。

检验测试与变换(传感器)技术实训台,电动机及电气控制实训装置

一、基础简介

该实训装置含有概括电力拖动系统的动力学，交流AC和直线DC电动机的电力拖动、常用低压电器及基础控制电子回路系统的设计等内容,同时多加了基于plc及变频器的电动机基础控制线路，以及常用机床的控制。该实训装置适用来自动化专业与机电一体化专业开设的《电动机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用技术》、《变频调节速度技术》等课程的技能实训。

二、装置特别点

1. 应用挂式模块件构造，搭配灵活、可随意更改实训结合套件多加实训内容，方便二次研发及功能拓展。

2.实训装置由电源控制屏、实训桌、实训结合套件、电动机、电动机导轨及实训实验连接线等构成。

3.实训装置含有了部分电动机学试验及全部电动机拖动及控制的实训内容，使学员能够理解基础的课程理论知识及熟练掌控把握实操技能。

三、技术功能

1. 写入电源：三相四线（或三相五线）～380V±10%  50Hz

2. 作业环境：温度（℃）-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量（KV）：≤1.5kVA

4. 重    量：380kg

5. 外观尺寸：187cm×70cm×160cm

四、配备及功能简介

（一）GDQ01电源控制屏(钢制双层亚光密纹喷塑构造，金属铝操作面板)

1.交流AC电源部分

提供三相0～450V可调交流AC电源，同时可得到一相0～250V可调的交流AC电源，配备有一台三相同轴联动自耦调压器（规格：1.5kVA、0～450V）。可调交流AC电源输出处设定有过流保护装置，当相间、线间过电流（A）及直接短路均能自动保护，克服了调换保险丝带来的麻烦，并设定有过流声光警报。控制屏的供电由启、停按钮实行控制，设定有漏电声光警报、过压保护、过流保护等功能，同时配备有一只急停按钮，方便切断电源，还配备有一只指针式交流AC电压（V）表，经过变换和变换开关，可便利地指示三相电网写入和三相调压输出的每一相的线电压（V）。

提供3相同步变压器1组，380V/3*15V。

2.高压直线DC电源两路
