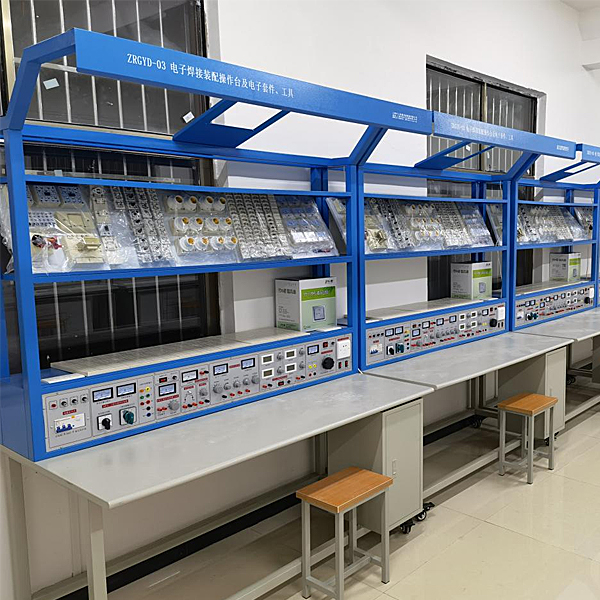

电子焊接装配及电子技术综合实验台
电子焊接装配及电子技术综合实验台,螺纹传动效率实验台本装置是高度仿真的电子焊接装配操作台,满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实
一、设备基础简介:
本装置是高度拟真的电子焊接装配实操台,适用学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学员的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站/所等电子类专业《电子工序技艺》相关课程的教学实训和鉴定考核。
二、技术功能
1、写入电源:三相四线380V±10%50Hz
2、作业环境:温度(℃)-10℃~+40℃相对湿度<85%(25℃)
3、装置容量(KV):<200VA
三、实训装置
主要采用实训台、电源储物柜、实训线路板、元件包、工量具套件等构成。
1、实训台
实训台主要采用实训桌、实训操作面板、钢木框体结构、顶部框体结构等构成。
(1)配备有一个工量具储物柜,可存放实训套件、工量具和图纸文档实训指导书等;台面上铺有绿色防静电桌垫;另外还设定有四个带刹车的万能转向轮,方便位移和固定。
(2)顶部框体结构上设定有电风扇和30W日光灯(照明设备)各一个。
2、控制台
1.三相保险座
3.三相电源写入指标
4.总开关:实训台电源总开关,带漏电、过载保护
5.试验按钮:试验漏电开关漏电功能
6.电源写入指示1只
7.电源输出指示3只(红、绿、黄三色)
8.交流AC电压(V)表:指示输出线电压(V)
9.电压(V)变换开关:与电压(V)表协作使用,监示输出线电压(V)的大小与对称情况
10.接线座5只:A单元三相四线及地线输出
11.电流(A)表W相电流(A)输出指示
12.O/I开关:三相四线电源输出控制
(提升安全系数)
13.接线座2只:B单元交流AC低压电源输出
电子焊接装配及电子技术综合实训台,螺纹传动效率实训台
该实训台可实行三种牙型共九对不一样螺旋副的几何尺寸、位移、受力及传动效率的测量试验实训,应用先进的数值收集传输系统和数值处置整理解析系统,是机械设计实训室的重要设备之一。
实训内容内容:
1.矩形、梯形、锯齿形螺旋副几何功能数值与位移关系测量试验;
2.矩形、梯形、锯齿形螺旋副的受力测量试验;
3.矩形、梯形、锯齿形螺旋副的传动效率测量试验与解析;
主要技术特别点:
1.实训台由带减慢速度器的直线DC调节速度电动机驱动,配备有设计巧妙的试件快速装卸和调节机构,写入螺杆端装备有转矩转动速度传感器,输出螺母端装备有直线位移传感器及负载装置。
2.配备有三种牙型的螺旋副,其中梯形的有5种导程,矩形及锯齿形的各有两种导程。用来测量试验不一样牙型不一样导程的螺旋传动写入转矩及转动速度、螺母位移线速度,计算其传动效率。
3.应用了高精确度的ZJ5转矩转动速度传感器,测量精确度为+0.27%;配备有数值收集放大传输系统和数值处置整理解析系统,应用RS232串行口与计算机数值连接,可清晰直观地显露各种数值及弯曲线。
4.实训台外观为作业台板+箱储物柜落地式构造,装备有可调地脚螺栓和活动轮,方便实训室调节布置。
主要配备及技术功能数值:
1.被测螺旋副:
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm;
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm;
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm;
2.负载砝码8块5kg/块;
3.专用系统光盘1张;
4.外观尺寸1000x520x870mm;
5.重量(kg)160kg。
6.虚拟拟真教学系统
机械实训安全教育虚拟拟真系统:本系统基于unity3d研发,系统应用三维(3D)漫游的形式,可经过键盘控制位移,鼠标控制镜头方向,设定有机械安全距离实训,机械安全保护装置实训、机械安全防护设计基础考核,实训实行时,三维(3D)漫游画面应用箭头与脚印图案提醒位移至实训位置,机械对象周围圆圈显露了作业半径,实训过程伴有三维(3D)机器人的对话框提醒。
A、机械安全距离实训内容含有概括防止上下肢触及危险区的安全距离实训(内分2种围栏高度与开口大小),选用进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实训过程为人体进入机械对象作业半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并实行下一实训,最终一步为正确做法。
