ZRZK-201H 自动化综合实验台( PLC、变频器、直流调速、触摸屏)

中人设备中人专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。

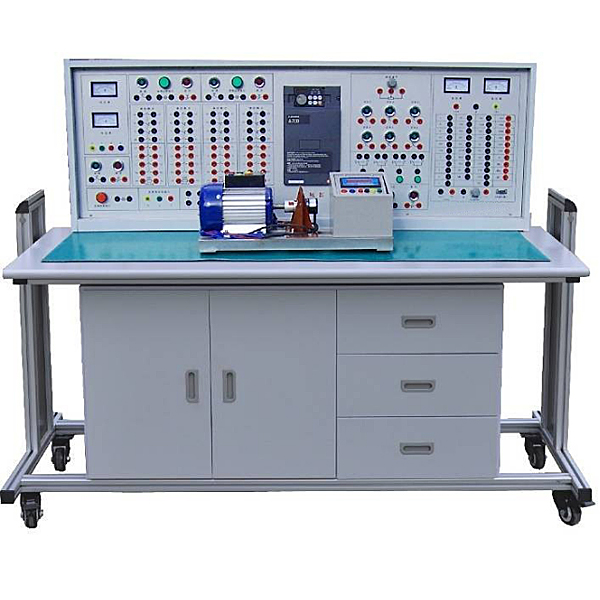

ZRZK-201H 自动化综合实验台( PLC、变频器、直流调速、触摸屏)(图1)

1、基础简介
"ZRZK-201H 自动化综合实训台( PLC、变频器、直线DC调节速度、触摸屏)"主要集可编程控制器、变频器、514C直线DC调节速度系统、触摸屏、模仿控制实训板等于一体。在本装置上,可直观地实行PLC的基础指令练习、多个PLC实际应用的模仿实训及实物实训,全部实训均有组态棒图实行动态跟踪。装置配备装备的PLC主机可按照实际需要应用三菱FX1N-40MR、西门子S7-200 CPU226、欧姆龙CPM1A-40CDR、松下FP-X C40R可编程控制器。变频器可按照实际需要应用三菱E740系列、西门子MM420系列、欧姆龙3G3JV-A4007系列、松下BFV00074系列。直线DC调节速度系统主要装置应用514C直线DC调节速度装置。触摸屏按照实际需要可选取三菱系列、西门子系列、欧姆龙系列、松下系列等。装置设定有电流(A)型漏电保护器,控制屏若有漏电情况,漏电电流(A)超过一定值,立即切断电源,对人身安全起到一定的保护作用。


2、基础配备
基础配备
电源屏
PLC主机箱式挂式模块件
PLC实训箱式挂式模块件
拟真控制系统
变频器箱式挂式模块件
直线DC调节速度箱式挂式模块件
触摸屏箱式挂式模块件
实训台
电脑(选配)

3、技术功能
写入电源:220V±10% 50HZ
环境温度(℃):–10℃-+40℃
相对湿度:<85%(25℃)
海拔高度:<4000m
装置容量(KV):<1.5KVA
外型尺寸:1600×700×1450mm
