串并联离心泵测试实训台

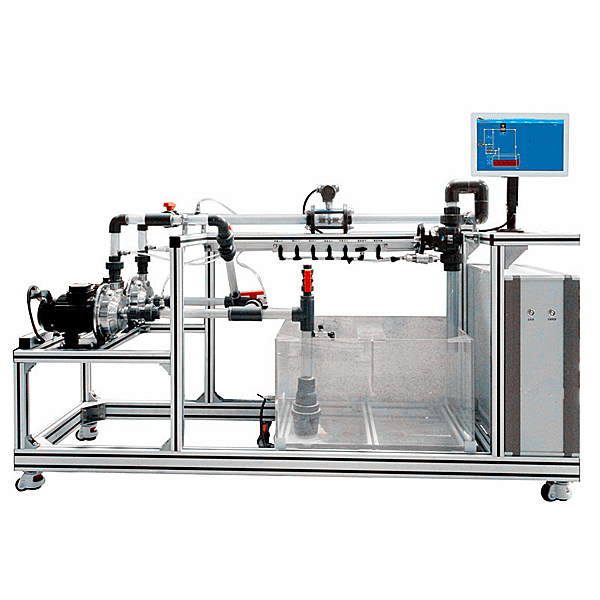

串并联离心泵测试实训台,家电技术综合实训装置1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念;2、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。3、设备整体为自行式
装置特别点
1、整个装置美观大方,构造设计合理,具备强烈的工程化气息,能够充分体现现代化实训室的概念;
2、设备布置合理、美观,构造清晰,整体感强,能够在实训室中体现主实训设备的概念。
3、设备整体为自行式框体结构构造,并装配备有禁锢脚,方便系统的拆卸检修和搬运。
4、流量测量应用了涡轮流量计的方法,数值处置整理器对涡轮流量计线性系数设定有较强的补偿功能,并而且直接显露流量数值。
5、离心泵放置于水箱上方,离心泵进口管道装配备有底阀,同时装配备有离心泵启动排气装置,避免了离心泵叶轮及腔体长时间浸泡在水中,大大延长设备寿命。
6、整套系统应用标准工业仪表控制系统,可实行化工原理实训,也是过程自动化及化工检验测试仪表实训的良好平台。
7、装置设计可360度查看,完成全方位教学与实训。
装置功能
1、使学员充分理解离心泵的构造与特性,熟悉离心泵的作业方法和实操流程。
2、能够实行单泵、双泵串并联实操。
3、熟悉构成管路的各种管件、阀门,理解温度(℃)、压力、电功率(W)、流量等就地显露仪表及传感检验测试设备,掌控把握涡轮流量计的测量原理及使用方法。
4、测量恒定转动速度条件下泵的扬程(H)、轴功率(W)(N)以及效率(η)与泵的流量(Q)之间的泵特性弯曲线。
5、测量流量调动阀某一开度下管路特性弯曲线。
6、能够实行双泵串、并联功能测量和管路特性测量。
7、改变离心泵转动速度测量泵的扬程(H)、轴功率(W)(N)以及效率(η)与泵的流量(Q)之间的泵特性弯曲线。
8、全触摸包括化控制,高平稳数值传输,硬件加密。
