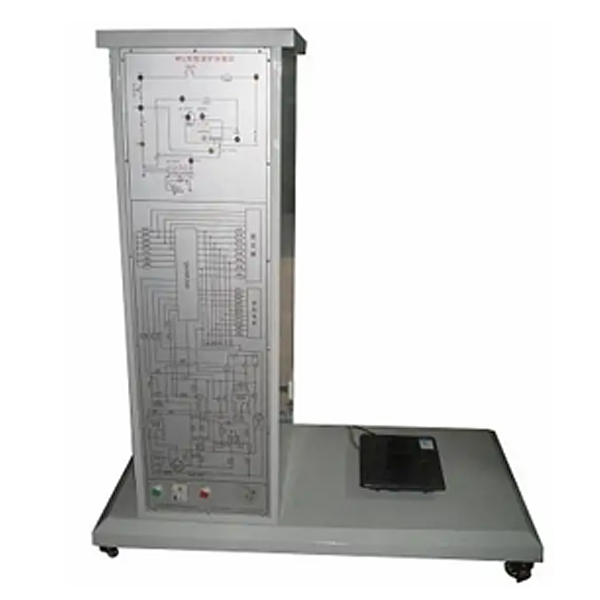

电磁集成灶维修实训台

1.配套性  本实训装置应用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制应用微处置整理器包括电子回路，对象为机械实体构造，并能够便利准确测量试验到相关的电压（V）、电流（A）等功能数值，各实训部位件之间连接专用实验连接线配套齐全，配套部位件的功能、规格等均密切集合实训的需要能适用各类学校的相应课程的实训教学。

2.实用性  本装置设定有实训考核功能，按照技能鉴定要求，教师可以很便利的设定隐蔽故障，学员能够更多的接触到经典型的电磁炉故障，实行排故实训，提升学员的排故能力，完成学员对认知、装配、调节测试、维修等多种技能的实训；并能实行考核及记录误排次数，对学员实行更公正的评定。

3.综合性  实训内容丰富，作业原理清晰明确，使学员能够尽可能多的接触和掌控把握电磁炉的作业方法，提升学员的综合能力和维修技能。

二、技术功能

1.写入电源：一相三线～220V±10%  50Hz

2.作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.整机容量（KV）：＜3kVA

4.安全保护：动作电流（A）≤30mA、动作时间≤0.1s

三、系统构成

本装置由电磁炉实物、电气控制板、实训考核系统和实训储物柜构成。

1.电磁炉实物：应用流行的BOKING新一代超微晶操作面板设计；

2.电气控制操作面板：电磁炉的电气控制系统，含有概括振荡电子回路、IGBT激励电子回路、 PWM脉宽调控电子回路、同步电子回路、VAC检验测试电子回路、电流（A）检验测试电子回路、VCE检验测试电子回路、浪涌电压（V）监测电子回路、过零检验测试 、锅底温度（℃）监测电子回路、IGBT温度（℃）监测电子回路；

3.实训考核系统：故障设计机构应用隐蔽式设计，学员可按照故障情况经过排故单元排除故障，考核时间及过程可完成完全记录和监控；

4.实训储物柜：整体应用立体储物柜式构造，并设定有四个带刹车万能转向轮，方便位移和固定。储物柜体为防水浸、防火烧、耐磨损铝制材料，构造坚固。同时可以把实物和控制板集合起来，方便学员实操。

5.制冷制热与家电维修技能教学系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电动机星三角启动控制电子回路的作业原理及电子回路构造。

电磁包括灶维修实训台,军用汽车发动机实训台

一、设备简介
该设备应用翻新WD615柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的构成构造和作业过程。
二、功能特别点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的构成构造和作业过程。
2.实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和柴油发动机实物，认知和解析控制系统的作业原理。
3.实训台操作面板上装配备有汽车仪表，可就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯等功能数值改变。
4.实训台操作面板上装配备有检验测试端子、可直接在操作面板上检验测试各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压（V）、电流（A）、信号等。
5.实训台配备装备有油门控制装置，可便利对发动机加快速度减慢速度。
6.实训台配备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
7.实训台底座应用钢构造焊接，表面应用喷烤漆工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
