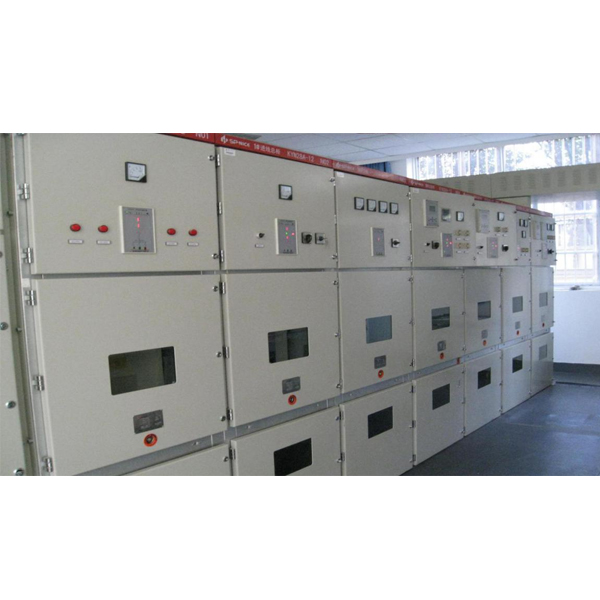

高低压开关柜安装与检测实训装置

高低压开关柜安装与检测实训装置,汽油发动机拆装、运行实训台该设备采用高压开关柜工艺及要求设计,分为母线隔室、断路器隔室、电缆隔室及低压隔室等,避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为高级

高低压开关储物柜装配与检验测试实训装置,汽油发动机拆卸装配、运行实训台

一、 设备基础简介:

该设备应用高压开关储物柜工序技艺及要求设计,分为母线隔室、断路器隔室、电缆隔室及低压隔室等,避雷器、电流(A)互感器、接地闸刀、真空断路器、继电保护系统等器件。适用来职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术功能数值:

外观尺寸:800×1660×2200mm

作业环境:温度(℃)0℃~50℃

相对湿度35~85%  海拔<4000m

三、开关储物柜的型式:
(1)金属铠装中置式小车开关储物柜
(2)规格限定电压(V):6.3KV
(3)最高作业电压(V):7.2KV
(4)规格限定频率:50HZ
(5)主母线规格限定电流(A):1000A
四、真空断路器:
(1)规格限定电流(A) 630A
(2)规格限定开断电流(A) 40KA
(3)断路器分合闸时间:合闸时间<75ms,分闸时间:<50ms
五、过压保护器:

氧化锌,户内三相结合式,规格限定电压(V) 7.6KV,标称放电电流(A) 5KA。
六、弹簧实操机构:

与断路器为一体化,其储能电源为交流AC 220Vac。 2.6 开关储物柜安全:设定有五防功能
七、电流(A)互感器:

电压(V)等级为 6.3KV,变比为 100/5,环氧树脂浇注式。


高低压开关储物柜装配与检验测试实训装置,汽油发动机拆卸装配、运行实训台


高低压开关储物柜装配与检验测试实训装置,汽油发动机拆卸装配、运行实训台


一、设备简介
该教学设备应用 电控汽油发动机总成(易于拆卸装配)的拆卸装配翻转台架和运行检验测试控制台两部分构成。拆卸装配翻转台架提供学员实行发动机拆卸和装配实训。装配好发动机后与运行检验测试控制台对接,可起动运行发动机,检验测试发动机的装配效果。
二.功能特别点
1.实训台操作面板上绘有彩色喷绘电子回路图,学员可直观对照电子回路图和电控汽油发动机实物,认知和解析控制系统的作业原理;
2.实训台由拆卸装配翻转台架和运行检验测试控制台两部分构成。
拆卸装配翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆卸装配架构成,运行检验测试控制台由控制操作面板、发动机电控单元、冷却系统、供油系统、蓄电池等构成;
3.带有减慢速度机的拆卸装配翻转台架可做轴向随意角度的翻转和静止,可便利地实行拆卸和装配实训,下部存放接油盘,方便小零件、水及油的收集,做到三不落地;
运行检验测试控制台架装配备有起动运行发动机全部的部位件要素,如电控单元、水箱、油箱和油泵、仪表、点火开关等,与拆卸装配翻转台架实行油路、电子回路、水路、气路的对接,可运行发动机(加快速度/减慢速度/怠速工况正常)、检验测试发动机装配的效果;
4.实训台操作面板上绘有彩色UV平操作面板喷绘电子回路图,学员可直观对照电子回路图和发动机实物,认知和解析控制系统的作业原理;
5.操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板,表面经特殊工序技艺喷涂底漆处置整理;操作面板打印有永不褪色的彩色系统电子回路图,实训台操作面板上装配备有检验测试端子、可直接在操作面板上检验测试各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压(V)、电流(A)、频率信号等;
实训台操作面板上装配备有汽车仪表、燃油压力表、真空压力表,可就地实时显露发动机转动速度、喷油压力、进气岐管压力等功能数值改变;
6.实训台装配备有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。
7.实训台配备装备有电源总开关、飞轮防护罩等装配保护装置。
8.实训台底座应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,位移灵活,安全可靠、坚固耐用。
