ZR-PXA270EP 嵌入式教学实验系统

中人设备中人专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。

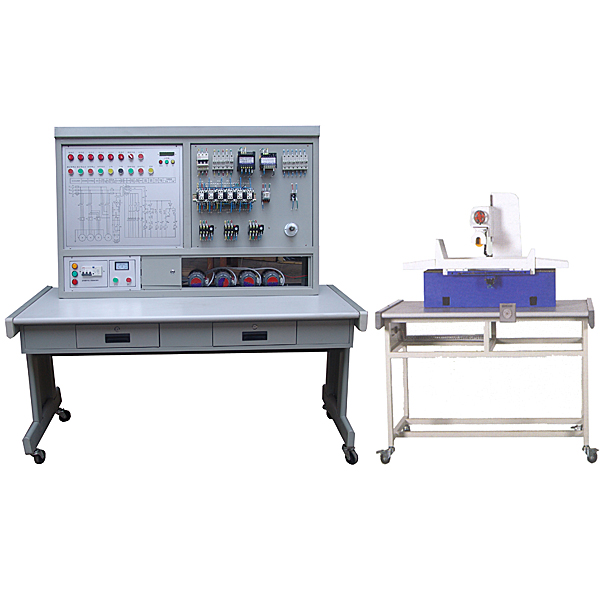

ZR-PXA270EP 嵌入式教学实验系统(图1)

设备简介
  公司本着"专业技术服务教学"的目的,针对嵌入式系统新的发展隆重推出高端ZR-PXA270EP嵌入式教学实训系统,该实训系统应用核 心板加底层基板的模式,支持Linux 2.4.20/ 2.6 和Windows CE 5.0 实操系统,即可以适用普通嵌入式教学,又可为就地实时视音频编解码、互联网无线传输、流媒体等高端嵌入式应用提供平稳灵活的平台。    ZR- PXA270EP教学研发系统,基于Intel公司*新的XScale架构PXA27X ARM系列处置整理器,*高主频可达624MHz,加入了Wireless MMX技术,大提升了多媒体处置整理能力;在保证CPU功能的情况下,*大限度地降低位移设备功耗,可以广泛应用来PDA、智能手机、PMP等设备的研发中。
   为辅助教学,我们配套了详尽的实训指导书、例程,可经过基础实训的学习掌控把握,熟悉Linux、WinCE环境的建立以及各种硬件的驱动,并有高级实训进一步 锻炼学员的研发能力,如互联网远程照相机综合实训、QT图形化综合设计实训、QPE图形化综合设计实训、互联网Sokcet通信综合实训、Apache Web Server综合实训等。
  这就适应了由简便到复杂,从基础到高级的教学模式,为学员掌控把握嵌入式研发要领设定有很强的引导性、并留有余地可培养学员实行类似研发。
针对各院校不一样专业的工程需求,研发平台设计了双排欧式座拓展连接口,提供了众多可选拓展资源,并有相应的实训例子,如GPS实训、GSM/GPRS实训、非接触式射频卡实训、蓝牙通讯实训、直线DC/步进电动机实训、指纹识别实训等。
硬件规格
核心板硬件功能数值
处置整理器 Intel XScale PXA270 520MHz
SDRAM 64Mbyte
FLASH 32Mbyte
以太网 10/100M Ethernet controller (LAN91C111)
SUPERIO Winbond 83977
CPLD Xilinx 95144 (117 User IO)
底层基板硬件功能数值
LCD连接口 可接从15.1到3.5寸的TFT、STN屏;标配TFT 8" (640*480)屏。
VGA输出连接口 可接模仿CRT显露器或液晶显露器
视频输出端口 复合视频端口和S端子
触摸屏 UCB1400BE,四线电阻式
以太网连接口 1个
Audio AC97标准UCB1400BE,音频写入/输出
USB HOSTUSB1.1 1个,支持使用USB摄像头、USB蓝牙、USB无线网卡
USB CLIENTUSB1.1 1个
摄像头连接口 1个
红外通信连接口 1个
PS/2连接口 可接PS2/鼠标和键盘
串行口 5个RS232(其中3个为全功能)
485通信连接口 1个
JTAG连接口 20pin
并口 标准DB25并口
PCMCIA连接口 可接PCMCIA无线网卡,可转接CF卡
IDE连接口 可接笔记本硬盘
SD/MMC卡连接口 可接SD卡或MMC卡
SMC 可接SMC卡(可拓展NAND FLASH)
LED 若干
LED阵列 8& #215;8发光二极管阵列
七段数码管 4个7段数码管
AD 1个电位器电压(V)写入,一个温度(℃)传感器写入
DA 8 bit
EEPROM I2C连接口24C16
功能按键 1个
RTC 就地实时钟
键盘 4×5键盘矩阵
拓展连接口 2×96pin欧式座,引出全部总线信号
可拓展多种拓展模型块:
(1)DSP6713& USB2.0高速数值收集拓展板
(2)FPGA拓展板
(3)GPS& GPRS拓展板
(4)CAN& 485通信拓展板(需两块配套使用)
(5)电动机拓展板
(6)射频卡& IC卡拓展板
(7)热敏滑动指纹传感拓展板
(8)Zigbee拓展板(需两块配套使用)
实训清单
Linux实训 1、基础实训
实训一 连接宿主PC机与PXA270-EP目标板
实训二 RedHat 9的装配
实训三 建立主机研发环境
实训四 配备minicom
实训五 配备TFTP
实训六 配备NFS服务
实训七 HelloWorld
实训八 编译Bootloader
实训九 编译Linux内核
实训十 制作文件系统
实训十一 烧写
各部分到目标板
2、驱动实训
实训十二 简便的程序
实训十三 CPU GPIO驱动程序
实训十四 中断实训
实训十五 数码管显露实训
实训十六 LED点阵驱动
实训十七 AD驱动实训
实训十八 DA驱动实训
实训十九 键盘驱动实训
3、应用实训
实训二十 LCD控制实训
实训二十一 触摸屏驱动实训
实训二十二 VGA显露实训
实训二十三 Web服务器实训
实训二十四 互联网传输实训
实训二十五 多线程实训
4、拓展实训
实训二十六 USB蓝牙设备实训
实训二十七 RF卡读写实训
实训二十八 指纹识别模型块实训
实训二十九 RS485实训
实训三十 GPS实训
实训三十一 GSM/GPRS实训
实训三十二 CAN总线通信实训
5Qt的编程
准备实训 嵌入式图形研发环境的搭建
实训一 "Hello word!"Qt初探
实训二 创建一个窗口并添加按钮
实训三 对象间通信:Signal 和 Slot 机制
实训四 菜单和快捷键
实训五 工量具条和状态栏
实训六 鼠标和键盘事件
实训七 对话框
实训八 Qt中的绘图
WinCE实训 1、环境建立
实训一 装配WinCE并建立研发环境
实训二 建立并编译Win CE平台
实训三 Windows CE的烧写
实训四 定制增强型内核
实训五 定制SDK并建立EVC下的研发环境
实训六 建立宿主机与实训箱的连接
2、基础实训
实训七 PB平台的HelloWorld实训
实训八 EVC下的Hello World实训
实训九 编写Window程序
实训十 编写Dialog程序
实训十一 EXTKey中断程序
实训十二 LED数码管驱动
实训十三 GPIOLed数码管程序
实训十四 Ledary点阵实训
实训十五 液晶屏坏点测量试验程序
实训十六 录音机测量试验程序
实训十七 简便聊天室程序(CE版)
实训十八 视频点播VOD实训
实训十九 CESMPlayer播放器实训
实训二十 串行口通讯测量试验程序(对话框版)
3、拓展实训
实训二十一 GPS实训
实训二十二 电动机实训
实训二十三 射频卡实训
实训二十四 摄像头图像收集实训
实训二十五 485通讯程序
支持拓展板 为协作嵌入式毕业设计、创新实训与嵌入式竞赛,众多拓展模型块可供选用
拟真
   支持ADS 1.2,RVDS,CodeWarrior,GDB/Insight源代码级调节测试,支持ARM7/ARM9/XScale系列CPU; 支持CPU内核类型自动检验测试
GPS& GPRS拓展板
   GPS拓展板完成全球定位地理信息获取,GPRS拓展模型块完成短信收发及语音通信,协作实训箱,可完成远程数值收集、通信
电动机拓展板
  直线DC及步进电动机控制拓展,及继电器输出拓展,完成强电控制
Zigbee拓展板
  局域无线的两种常见通信协议,可完成无线数值传输和无线控制,是信息家电和无线传感器互联网的核心部分
射频卡 & IC卡拓展板
  可完成射频卡和IC卡的读写,可理解RF-ID先进技术的基础原理
指纹传感拓展板
  应用先进的热敏滑动指纹传感器,熟悉生物特征信号的基础处置整理,提供数值收集、预处置整理、图像重构实例
CAN & 485通信拓展板
  工业标准CAN总线和485总线拓展连接口,配套系统驱动及实例完成数值通信
FPGA拓展板
  Altera Cyclone II 20万门FPGA EP2C5、配备芯片EPCS4、16个发光二极管、2个八段数码管、4*4键盘矩阵、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS两种下载配备模式、可单独供电,单独使用
DSP6713 & USB2.0拓展板
  DSP6713完成音频就地实时收集压缩编解码,配套单独数字信号处置整理实训,经过HPI和主机通信。USB2.0完成和PC的高速数值传输,实验测试平稳超过16M字节/秒
无线网卡
无线标准:IEEE 802.11b
传输介质: 2.4G Wireless
传输速率: Up to 11 Mbps
安全类型:WPA, WEP, 802.1x
USB蓝牙模型块
  完整封装蓝牙协议,可完成异步点对点的串行无线通讯
USB摄像头拓展模型块
  经过USB连接口收集摄像头视频数值流或拍照
源代码表单
Linux 内核 Linux Kernel 2.4.21 (Optional 2.6.11) (源代码)
系统引导程序 Boot Loader (源代码)
文件系统 JFFS2
GUI QT
Device Driver Ethernet,USB Host,Serial Port,RS485 port,LCD,Touch Screen,Audio,MMC port, IDE,Keypad,LED 数码管,PCMCIA
Tool Ch--n GUN,MKFS.JFFS2,Jflash
WinCE 板级支持包 WinCE 5.0 BSP,WinCE 6.0 BSP(单独定购)
Device Driver Ethernet, USB Host, USB Slave, Serial Port, RS485 port, LCD, Touch Screen, Audio, SD/MMC port, IRDA, Keypad, LED 数码管

装箱表单
物品 数量 备注
270EP教学实训系统 1 核心板、底层基板
并口线 1 一孔一针
串行口线 1 一孔一针
交叉网线 1 2m
Xscale JTAG接线 1
触摸笔 1
电源线 1
USB线A/B 1
实训指导书 1 Linux实训指导书
1 WinCE实训指导书
配套光盘 1 电子版手册,电子回路图,实训代码等
