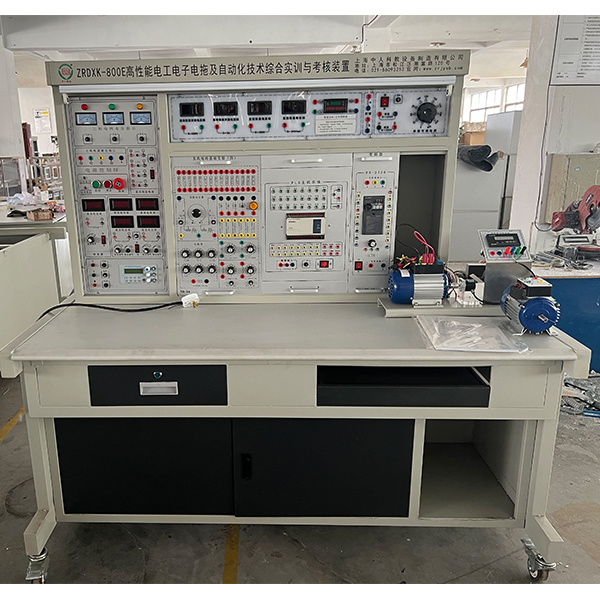

高性能电工电子电拖综合实训台

高功能电工电子电拖综合实训台,单片机研发应用实训装置

一、设备基础简介：
要求装置有机地融合了电工、电子、电力拖动、plc、变频器等实训内容，配备装备多块可自由结合的实训箱式挂式模块件，完成了教学资源共享，一机多用；创造性地把教学管理、教学资料及实训指导书、教案、实训、认证、考核融于一体，大大节省实训用房、减少管理人员，经济效益显著，其是高等院校、中专、技术、职业学校及各类培训鉴定机构新建、改建实训室的理想实训设备。
二、功能特别点
1、安全功能高：实训屏上380V交流AC输出处设定有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流（A）超过设定值，系统即警报并切断总电源，保证设备安全。配备装备漏电保护装置，经过启动停止按钮控制实训台作业电源。
2、测量仪表精确度高，应用数字化，符合现代测量发展方向。
3、综合性强：使电工、电子、电力拖动、PLC、变频调节速度多门学科有机结合在一个实训台上，能按工厂现场实操规程实行小型工程设计实训。
4、实训的深度和广度按照需要可作灵活的调节，装置应用箱式挂式模块件式构造，更换便捷，并可自由结合，适用不一样的实训要求，添加部位件即可拓展功能或研发新的实训内容。
5、实训台构造合理、功能优越、配套完整，按照弱电和强电配备不一样的实训连接线及相应的插头座，使用安全、可靠。
三、技术功能：
1、作业电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度（℃）：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
4、重量（kg）：220Kg
5、外观尺寸：1600mm×700mm×1500mm




高功能电工电子电拖综合实训台,单片机研发应用实训装置

一、基础简介

本装置由控制屏、实训箱式挂式模块件、实训桌构成，经过本实训台可完成单片机的连接口拓展、数值收集、数值显露、键盘控制、定时器等实训，配备装备有拟真器。

设定有电流（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）超过一定值，即切断电源，对人身安全起到一定的保护。

装置应用结合套件式构造，更换实训模型块便捷。如需拓展功能或研发新实训，只需添加实训模型块箱式挂式模块件即可，永不淘汰。

二、主要技术功能数值

1、写入电源：AC220V±10%  50Hz

2、作业环境：温度（℃）-10℃～+40℃  相对湿度＜85%（25℃）

3、装置容量（KV）：200VA

4、重量（kg）：100Kg

5、外观尺寸（cm）：160×75×150

6、箱式挂式模块件尺寸（mm）：410×240×60

三、装置包括

（一）实训屏：实训时存放实训箱式挂式模块件，并提供实训电源，钢制双面亚光密纹喷塑构造。
 1、电源写入:作业电压（V）220V±5%(50Hz)，写入时指示灯亮。
 2、电源输出：有保险丝和漏电保护开关二级保护功能。输出一相交流AC220V作业电压（V）有高精确度电压（V）表电流（A）表指示。

A组:直线DC电压（V）+5V/3A，-+5V/3A输出，有高精确度直线DC电压（V）表指示电压（V）输出，过流自动保护功能。

B组: 直线DC电压（V）+12V/-12V输出，电流（A）2A输出，有高精确度直线DC电压（V）表指示电压（V）输出，过流自动保护功能。

3、功率（W）输出函数发生器：

A、应用直接数字频率合成（DDS）产生高精确度正弦波，方波和三角波。应用大屏幕LCD显露输出频率、波动线，衰减值。

B、正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

C、频率界限: 0.1HZ~3MHz, 应用键盘直接写入数字设定频率,。

D、输出幅度应用电位器调动，正弦波输出设定有20db,40db衰减。

E、方波占空比可调, 调动界限：1%-99%调动；方波和三角波应用TTL电平输出。

F、频率计最高测量界限100MHz，自动换档。

4、高精确度外测电压（V）表一只，测量范围直线DC100V。

 5、组:一相市电输出，供用户自备仪表器具使用。
