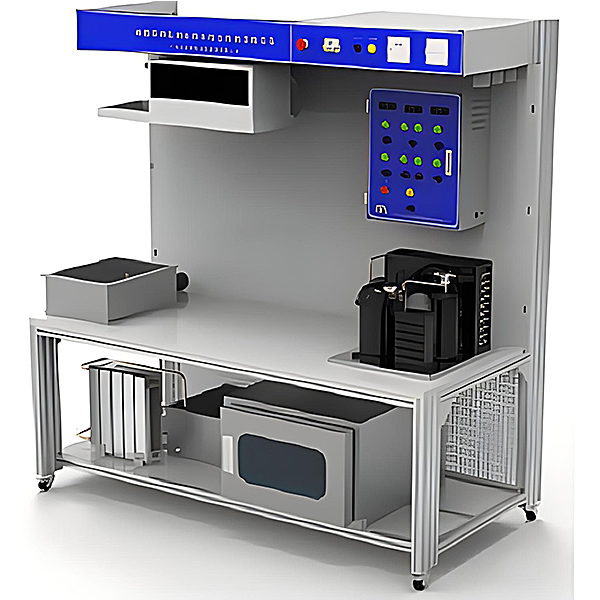

ZR-GF02型 太阳能教学实验台,光伏太阳能实验装置

ZR-GF01型 太阳能教学实训台,光伏太阳能实训装置，光电控制器：规格限定电流（A）为10A，配备铅酸蓄电池，负载为100W以下的12V直线DC负载，控制单元一信道为光控输出，另一通道为多类定时输出用户型控制器：，规格限定电压（V）：12V，*大光电电池功率（W）：60W，*大负载电流（A）：5A，过放电压（V）：11.0 ± 0.5， 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压（V）保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度（℃）补偿、光控开关

二、系统规格：
系统*大电压（V）：21.5V
系统*大电流（A）：2A
系统*大功率（W）：25W
太阳能电池规格
结合套件尺寸(L*W*H)：621*281*28mm，单晶硅太阳能电池 x 1
*佳功率（W）：20W
*佳作业电压（V）：17.05±0.5V
*佳作业电流（A）：1.20±0.10A，
三、电表规格：
电流（A）表：x 3, 0~2A，显露模式︰0.5"LCD液晶显露
电压（V）表：x 3, 0~20V，显露模式︰0.5"LCD液晶显露
温度（℃）表：x 1, -19.9～99.9℃
四、负载：
风扇：x 1，规格限定电压（V）：12V，作业电流（A）：0.25A，功率（W）：3W
交通灯：2组(R,G,B)，规格限定电压（V）：12V，作业电流（A）：0.25A，功率（W）：3W
LED灯：1组(7颗)；蜂鸣器：x 1；马达：x 1，规格限定电压（V）：12V，作业电流（A）：0.25A，功率（W）：3W
开关：x 1；按钮：x 1
五、电池：
阀控式密封铅酸蓄电池，规格限定电压（V）：12V，规格限定容量（KV）(20hr) ：3.3Ah，充电方法（恒压），循环︰*大充电电流（A）为825mA
六、电压（V）器：
1个电压（V）器(可变电阻)，电阻值调节界限为0～1kΩ
DC/DC：5个DC/DC电源模型块
提供DC转AC模型块
七、实训内容：
实训一 太阳能电池发电原理实训
实训1-1 太阳能光电板能量变换实训
实训1-2 环境对光电变换影响实训
实训二 太阳能电池光电系统直接负载实训
实训三 光电控制型太阳能系统发电实训
实训3-1 光电型控制单元作业原理实训
实训3-2 光电型控制单元充放电保护实训
实训四 用户型太阳能发电和运用实训
实训4-1 用户型控制单元作业原理
实训4-2 用户型控制单元充放电保护实训
实训五 太阳能系统电器负载实训
实训六 综合实训
实训七 太阳能电池基础特性测量试验实训
实训八 外部扩充DC转AC外接电器实训
实训九 单晶太阳能电池I-V特性弯曲线实训
