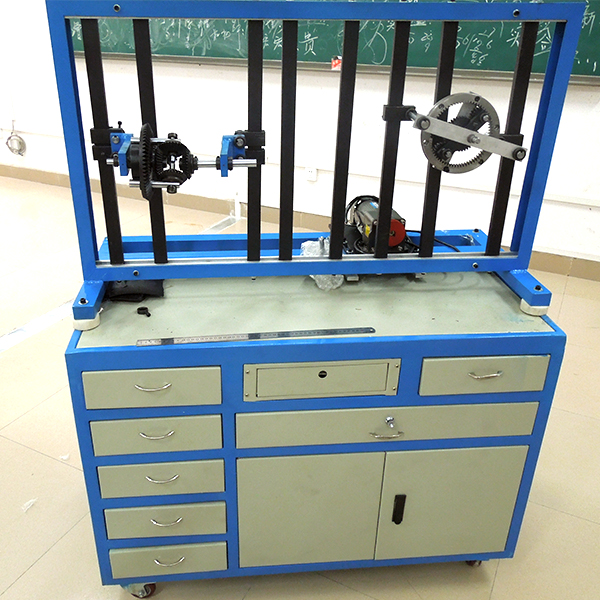

轮系创新设计拼装仿真实训装置

轮系创新设计拼接组装拟真实训装置,变电站及10kV供配电系统倒闸实训台

实训内容：
1、轮系动作方案设计与解析；
2、轮系拼接组装实训：
2K-H行星轮系16种；
2K-H型差动轮系24种；
3K周转轮系1种；
定轴轮系1种；
复合轮系2种；
动作分解、合成2种等总46种。
3、轮系构造解析：对给定的轮系实行构造解析，计算其自由度、传动比
4、轮系虚拟装配与拟真实训。
1. 能完成动作副的拼接、拆卸（爆炸）的演示。并配备有相应的动作副简图及文字说明；
2.能完成45种轮系机构的形象逼真三维（3D）动作演示；机构虚拟装配，机构的自动装配和拆卸分解过程，经过对各种轮系机构在虚拟系统中的模仿动作演示，多加对机构动特别点及其构造动作多样性等问题初步的理解
基础构造：
1、实训台为45#钢制，表面镀硬铬；X调动距离980mm，Y调动距离530mm，Z调动距离100-180mm；外观尺寸1180×360×660mm。
2、零件存放箱 机架材料：2mm厚冷轧铁板 表面处置整理：喷塑 外观尺寸：620×320×170mm
3、各种正斜圆柱齿轮、各种锥齿轮、各种内齿轮、各种导杆传动轴、各种活动铜轴瓦支承座、标准件等140多种类型369多个零部位件构成各类模型块（零件材料为45#钢与663铜材，经表面处置整理）。





轮系创新设计拼接组装拟真实训装置,变电站及10kV供配电系统倒闸实训台

一、 概 述

--我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而而且同一电压（V）等级、不一样电压（V）等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

“35kV变电站及10kV供配电系统倒闸实操屏”是针对变电站倒闸实操而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压（V）等级：35kV设定有4路进线，双母带联络；10kV侧应用单母分段，两入两出，环网供电；0.4kV侧应用单母分段，并设定有备用发电系统。在此经典型35kV变电站模型上，学员可以实行各种工况下的倒闸实操。变电站的电压（V）等级和结线方法也可以按照用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点

1. 真实性:装置元件布置、开关实操全部参考了工程实际,为各专业岗位创造真实的环境

2. 模型块化设计：装置以单片机或plc为核心，将开关的结合模型块单元化设计,可拓展性强

3. 形象性:装置配备了有声光系统,可以有效提升实训、考核效果

4. 软硬集合：装置配备有后台系统，客户可选购完成遥测、遥控

三、 技术功能数值参考规格

1. 写入电源：一相三线～220V±10%  50HZ

2. 作业环境：温度（℃）-10℃～+50℃

3. 装置容量（KV）：＜1.5kVA

4. 外观尺寸：4000mm×2200mm×500mm

四、 实训内容

1. 系统运行方法变换倒闸实操

2. 线路停电倒闸实操

3. 线路送电倒闸实操

4. 出线开关从运行状态转检修倒闸实操

5. 出线从检修状态转冷备用倒闸实操

6. 出线从冷备用转热备用倒闸实操

7. 出线从热备用转运行倒闸实操

8. 出线从检修转运行倒闸实操
