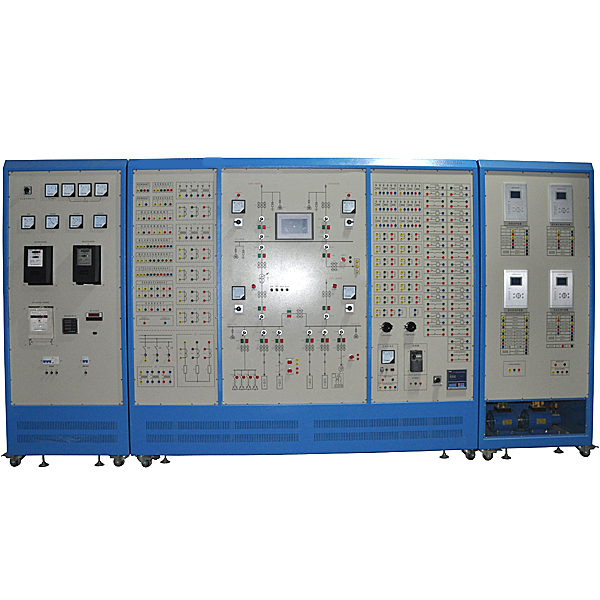

工厂供电综合自动化实验台

现代化工厂（特别是大型企业）供电负荷密度大，供电方法复杂，可靠性要求高，电能重量要求严格，还要求考虑更高的灵活性，以适应供电负荷不断多加和供电互联网升级的需要。针对这种情况，将综合自动化技术融入到工厂供电系统中已成为一种必然趋势和发展方向。

“工厂供电综合自动化实训系统”正是依据高职高专《工厂电器与供电》、《电气设备及运行维护》、《供配电技术》、《供用电互联网继电保护》、《配电系统自动化》和《配电网自动化技术》等课程的实训教学要求，集合工厂供电系统的实际应用和发展而设计的综合型实训系统。

二、 特 点

全面性：清楚地反映经典型工厂供电系统的一次和二次部分，综合应用多种工厂供电实际应用的电气设备。能够完成工厂供电系统的受电、输送、分配、控制、保护等实践技能实训要求；

先进性：综合微机继电保护、电量计量、plc和工控组态等微机职能检验测试控制的相关技术，应用分层分布式控制方法，组建成集控制、保护、测量和信号为一体的综合自动化实训平台；

实用性：系统构造清晰，运行灵活，实操可靠。

三、 技术功能

1. 写入电源：三相四线 AC380V±10% 50±2%Hz；

2. 整机容量（KV）：≤3kVA；

3. 实训台应用钢制亚光密纹喷塑，金属铝操作面板；

4. RS-485和以太网两种通讯连接口；标准MODBUS通讯协议；

5. 微机保护装置测量元件精确度：刻度误差：不大于1%；测量电流（A）：0.2级；母线电压（V）：0.2级；输出精确度：0.2级；频率：0.01Hz；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms。

6. 实训系统由供配电系统主接线模仿屏、计量储物柜、控制储物柜、监控系统等四部分包括。

7. 实训系统能模仿中型工厂的供配电系统，应用控制屏构造，一次主接线印于铝操作面板上。由35 kV，10kV，两个不一样的电压（V）等级包括 ，整个系统有两路35kV进线，其中一路正常供电，另一路作为备用，经过备自投自动变换;35kV母线出线有两路分支，一路送其他分厂，一路经总降变降压为10kV母线的进线电源1供本地使用；为了保证供电可靠性，另加一路电源作为10kV母线的进线电源2。进线电源1和进线电源2互为暗备用，分别给10kVⅠ段母线和10kVⅡ段母线供电，两者也可经过备自投自动变换。为了保证一次线路供电的可靠性，配备了微机备自投，微机线路和微机变压器保护；为了保证高压电动机的平稳运行，配备了高压电动机保护；为了提升用电重量，配备了无功补偿装置；为了完成自动化控制，配备了PC机和PLC控制器，完成了整个系统的“四遥”功能。

工厂供电综合自动化实训台,曲柄滑块模仿实训装置

ZRJX-HKA型
该实训台完全以《机械原理》教科书中实例一牛头刨床机构实行实物模仿拟真，可作牛头刨床机构速度、加快速度度拟真和实验测试实训，及速度波动调动实训。所做拟真和实验测试弯曲线与教科书中实例完全一致。深入学员对平面机构速度解析和速度波动调动两章内容的理解。
该实训配备适应高速动态功能数值收集的AD卡和应用微电脑控制实行数值处置整理并打印实训成果，使学员掌控把握现代动态功能数值测量试验技术。
一、 实训内容
1. 平面机构动作解析实训
2. 机械系统动力学拟真实训
3. 机械系统速度波动调动实训
二、 主要技术功能数值
1、电动机功率（W）：90W
2、调节速度0～280转/分
3 、光栅角位移传感器：1000栅
4、直线位移传感器：160L
5、外型尺寸：600×380×460mm
6、重量（kg）：45Kg
三、 功能特别点
1. 该实训台有负载器，可完全模仿牛头刨床刨刀的受力情况－正行程作用恒定荷载量，反行程空载。
2. 该实训台为综合实训台，即可作平面机构动作解析实训，又可作机械系统动力学测量试验拟真实训和速度波动调动实训
3. 该实训台装备有大小飞轮各一个，可经过不加飞轮和更换飞轮，对比速度波动调动效果
4. 配套的计算机数值测量试验拟真系统，可解析从动件与主动件之间的动作关系，和求解在负载作用下主动件真实动作规律，并作出动作拟真和实验测试弯曲线
5. 该实训台配制适应高速动态功能数值收集的AD卡，测量试验精确度高，速度快而且平稳。
