低压配电操作实验装置

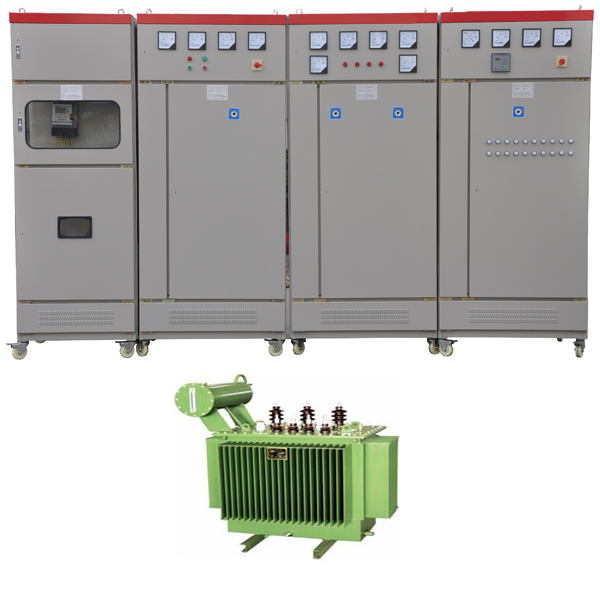

该实训装置主要采用计量储物柜、进线储物柜、补偿储物柜及出线储物柜四部分构成。储物柜体装置有三相有功电能表、三相无功电能表、电流（A）互感器、接线铝排、隔离开关、万能低压断路器、补偿电容、功率（W）因数控制器、低压断路器、指示仪表等器件。适用来职业学院、技工学校等用来高级维修电工的实训考核。

1.2技术功能数值：

作业电源：三相五线  380V±5%  50Hz

安全保护：漏电保护（动作电流（A）≤30Ma），过流保护，熔断器保护

外观尺寸：660×600×2300mm

规格限定电流（A）：100A

作业环境：温度（℃）0℃～50℃

相对湿度35～85%  海拔＜4000m

1.4设备构造：

全部储物柜体均应用优质铁板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。储物柜子的下部应用带刹车的万能转向轮，位移和固定两相宜，便利调节设备的摆放位置。

低压配电实操实训装置,机械创意拼接组装设计结合实训台

一、技术要求
1、实训内容
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇动作机构1种
9)确定孔与轴的协作类型及基准制，选用加工精确度等级。
10)测绘零部位件图及装配图。
11)拟定零件加工工序技艺路线及装配工序技艺过程。
2、基础构造
实训台：由机架模型块、机构零部位件模型块、作业台模型块、标准件模型块、工量具模型块等构成。实训桌和挂架应用优质冷作铁板经钣金加工而成。主要零部位件挂在挂架上，作业台上置10吋平操作面板显露器1台，可显露实操各机构搭接拆卸装配过程和使用方法。
3、主要功能
主要用来机械原理机械创新设计等课程开设的机构结合创新及其拼接组装、拟真实训,经过实物机构装配，深入对机构构成原理及动作特别点的认知，确定孔与轴的协作类型，选用加工精确度，测绘零部位件图，装配图，拟定加工工序技艺路线，装配工序技艺过程，培养学员机构综合设计能力及工程实践动手能力。实训台提供的备品备件可完成不少于32多种机构动作方案的拼接组装实训。
