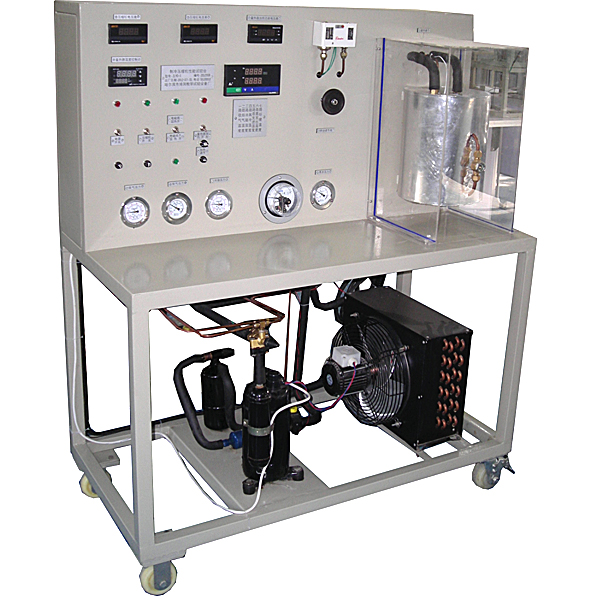

制冷压缩机性能实验台
制冷压缩机性能实验台,透明液压与挖掘机实验台“压缩机性能试验台（电量热计法）”采用蒸汽压缩式制冷循环系统，配备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部件，并设有彩色控制屏、制冷剂流量调节控制器，电子膨胀阀，
董
制冷压缩机功能实训台,透明液压与挖掘机实训台
一、基础简介
“压缩机功能试验台（电量热计法）”应用蒸汽压缩式制冷循环系统，配备装备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部位件，并设定有彩色控制屏、制冷剂流量调动控制器，电子膨胀阀，涡轮流量计、压力变送器、电压（V）、电流（A）、功率（W）、合相有功功率（W）、各相无功功率（W）、合相无功功率（W）、各相视在功率（W）、合相视在功率（W）、收集器。不但能开设制冷压缩机功能功能数值的测量实训，还能实行制冷循环基础原理的演示实训。适用来职业院校制冷专业相关课程的教学实训。
二、特别点
1.本实训装置按照：测量试验功能数值符合 GB/T 5773-2016容积式制冷剂压缩机功能试验方法的规定。压缩机功能实训方法建立，经过本实训，熟悉和理解制冷压缩机的测量试验工况和测量试验方法，增强对制冷压缩机的认知, 发出的热量来抵消压缩机的制冷量，从而达到平衡。
2. 试验中电量热器组把蒸发器放在是一个密闭容器里，应用电量热器法测量压缩机的制冷量、测量标准工况下的制冷量、功率（W）和计算制冷系数，并可实行热平衡计算，可完成有回热、无回热两种工况，
3. 电量热器设定有一个玻璃视镜，可查看第二制冷剂的液位，
4.应用1匹制冷机组，冷凝器均为壳管式水换热器，系统构造紧凑、布置合理，造型美观大方
5.设定有电压（V）型漏电保护、电流（A）型漏电保护、过流保护、过载保护、接地保护，可对人身及设备实行有效保护
6.触摸屏与制冷系统控制: 学员可经过系统或触摸屏上的给出模仿温度（℃），解析空调在各种温度（℃）状态下的作业数值，为以后的实际中的维修，设计积累数值。就地实时、历史，导出。便利
制冷压缩机功能实训台,透明液压与挖掘机实训台
一、主要技术功能数值
1、电源：AC220V 50HZ
2、直线DC电源写入AC220V 输出DC24V/3A
3、可编程控制器（plc）：三菱FX1S－20MR主机 12写入 8输出（继电器输出方法）
4、液压实训泵电动机功率（W）：250W， 调节速度界限0－1500r/min，液压泵作业时噪声≤58dB，演示实训油路液流要求压力仅需0.3-1.3Mpa (油泵**压力：Pmax＝2.5Mpa)
5、电磁换向阀：AC220V 吸力3Mpa
6、实训台外型尺寸：1500mm×650mm×1700mm
7、挖掘机实训台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
二、特别点：
1、在原有透明液压PLC控制实训装置几十种基础线路上多加了可模拟真实挖掘机作业装置各种动作。
2、透明挖掘机液压试验台可模拟真实挖掘机作业装置的各种动作。液压系统应用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件构造、作业原理，液压线路作业原理一目了然。整个实训台设定有形象、直观、便利、可靠等优点。
3、透明液压试验台主要采用实训桌、实训支撑架、液压元件和电器控制器件、可编程控制器（PLC）等结合套件构成。
4、配备装备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材操作面板上（操作面板带“T”沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。
5、电气主控单元应用PLC可编程序控制器控制，可与PC微机通讯完成微机智能控制，同时以液压线路为控制对象，加强对PLC控制可编程序控制器的学习掌控把握及应用。
6、实训控制单元也可以应用单独的继电器控制单元实行电气控制，经过对比，突出PLC可编程序控制的优越性和先进性，深入对PLC编程器的理解与掌控把握。
