曲柄摇杆机构实训装置
曲柄摇杆机构实训装置,填料塔轴向返混性能测定实验装置1、电机功率：60W，调速范围：0-100rpm 2、杆长参数：摇杆260mm、连杆300m 3、传感器参数：角位移传感器360p/r 4、外形尺寸：820*510*400，重量47kg
董
曲柄摇杆机构实训装置,填料塔轴向返混功能测量实训装置

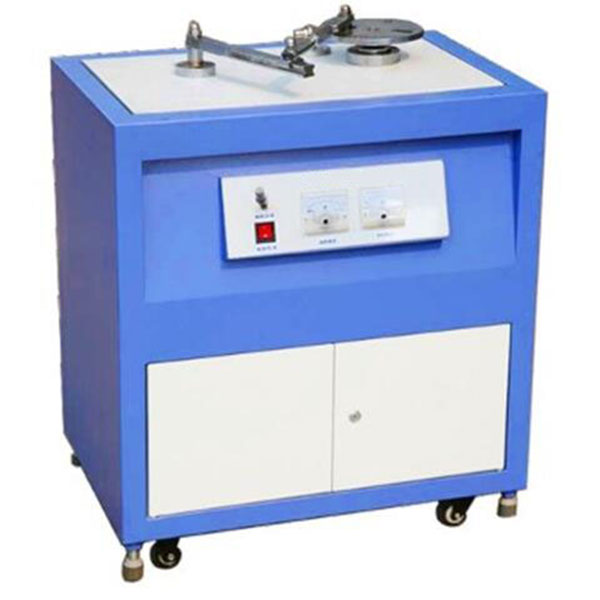

ZRJX-YGCA型
一、主要功能数值
1、电动机功率（W）：60W，调节速度界限：0-100rpm 2、杆长功能数值：摇杆260mm、连杆300m 3、传感器功能数值：角位移传感器360p/r 4、外观尺寸：820*510*400，重量（kg）47kg
二、主要功能特别点
1、四杆机构实训台可实行四杆机构简便拼接组装，并对曲柄及摇杆实行动作检验测试与拟真。
2、全部杆构件长度均可实行无级调动。
3、测量试验系统应用先进的嵌人式单片机系统、测量试验数值精确度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，含有概括实训影像、实训台简介、机构虚拟设计、机构动作检验测试、机构动作拟真、实训成果解析等内容，设定有综合性、开放性的点。
5、实训成果可以文体形式存档，并可在互联网上发送及打印，方便互联网化实训。
三、主要实训内容
1、四杆机构的虚拟设计及实物机构拼接组装。
2、曲柄的动作检验测试，摇杆动作拟真及实验测试对比解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检验测试及机构平衡试验。
曲柄摇杆机构实训装置,填料塔轴向返混功能测量实训装置
装置功能：
1、掌控把握脉冲法测量填料塔中液相停留时间的分布方法。
2、掌控把握用矩量法估计液相返混功能数值的Pe(彼可列数)的方法。
主要配备：
有机玻璃填料塔、不锈钢水槽、液体加料泵、转子流量计、电磁阀、中央处置整理器、触摸屏、高品质铝制型材框体结构。。
公用设施:
水：装置自带水箱，连接自来水。实训时由水箱循环泵送入系统，循环使用。
电：电压（V）AC220V，功率（W）1.0KW，标准一相三线制。每个实训室需配备1～2个接地点（安全地及信号地）。
实训物料：自来水、KCl溶液
技术功能数值:
1、运行环境：温度（℃）0-40℃，相对湿度：≤90%RH，电源：电压（V）：220V；电流（A）：10A。
2、有机玻璃填料塔，内径90mm,高1.5m，整规高效不锈钢丝网波纹填料。
3、液体加料泵，不锈钢离心泵：流量30L/min，扬程15m，功率（W）370W。
4、无油空压机：功率（W）550W，排气量36L/min，规格限定排气压力0.8MPa。
5、不锈钢水槽：容积60L，304卫生级不锈钢材料。
6、水流量：60-600L/h，气体流量0.4-4m3/h；查看、控制流量。
7、中央处置整理器：执行速度0.64μs，内部存储容量（KV）16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数值处置整理运算。
8、模仿量模型块：多达16位分辨率，总和精确度±0.5%，内建RS485通讯模式。
9、温度（℃）模型块：分辨率0.1℃，精确度0.5%，内建RS485通讯模式。
