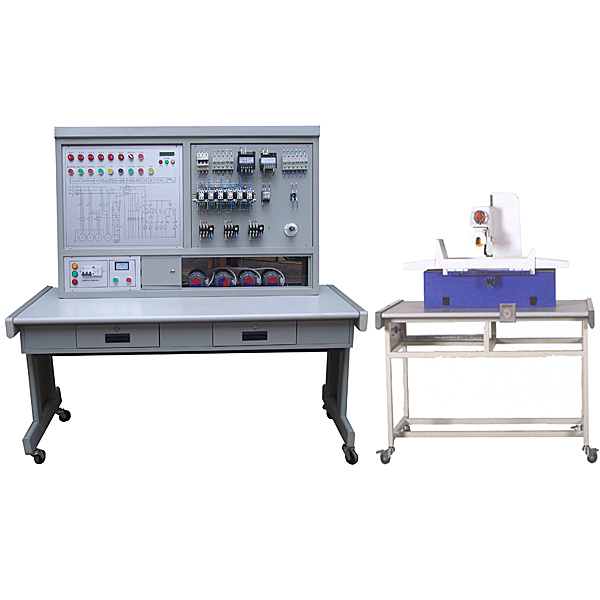

磨床电路实实训装置

一、功能特别点

1、 M7120磨床半实物拟真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的实操，能完成M7120平面磨床各种动作控制，它含有概括：砂轮的启动停止、作业台的往复动作、砂轮架的升降动作和冷却泵启动停止，极限位置的限位保护；

3、机床电气线路的全部接点，在装置的操作面板上全部有相应的测量试验点，方便学员检验测试故障；

4、半实物模型上全部电动机的电压（V）等级与实际的机床是完全相同；

5、半实物机床的床身应用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部位件，贴近真实机床；

6、半实物机床各部位件应用不一样的颜色，培训时学员更加容易理解接受；

7、半实物机床活动导轨表面应用高频淬火工序技艺，经久耐用；

8、控制屏的故障箱内设定有32个开关，经过拨动故障开关，可设定相应的故障点。

二、技术功能

1、写入电源：三相四线（ 380V±10%  50Hz ）

2、作业环境：温度（℃） -10℃ ～+40℃ ，相对湿度＜85%( 25℃) ，海拔＜4000m

3、装置容量（KV）：＜ 0.2kVA

4、漏电保护动作电流（A）：≤30mA；漏电保护动作时间：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

磨床电子回路实实训装置,十字滑台控制实训装置

基础简介

本装置为实际平面二维动作系统的微缩，使用可编程控制器控制，在X、Y轴二个方向上准确地驱动步进电动机实行动作控制的成品，完善的执行机构可完成现代二维动作系统中全部动作过程。

技术功能数值

电源：一相AC220V、50Hz
功率（W）：<200W
尺寸：不小于600*400*500mm

设备构造：

十字滑台控制实训模型为金属构造、各常用模型块连接端子均与安全插头座连接，使用带安全插头的实验连接线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。
3、设备特别点：
1、手动/自动控制模式，针对硬件检验测试及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行学习掌控把握和编程。也可作为课题设计或研究使用。
3、设备为开放式，整体机械构造清晰可见。

部分实训内容：

试验内容
1、机械：装置的机械装配与位置调节；
2、电气：电器元件的布线，执行电动机的选用；
3、传感器：微型光电开关的选用与应用；
4、PLC：PLC控制器的编程及应用。
5、PLC控制步进驱动器实训
