渐开线齿轮范成实训装置

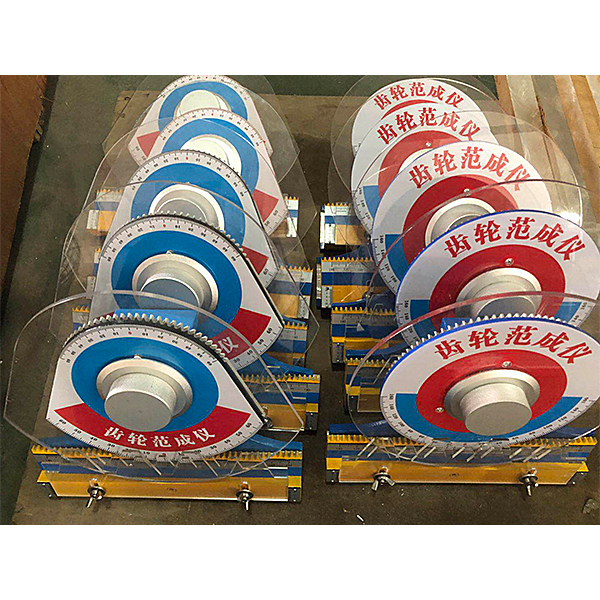

铝制齿轮范成仪用来机械原理（机械设计基础）课程开设的"渐开线齿轮范成实训"，理解渐开线齿轮轮廓形成过程和范成法加工原理，掌控把握渐开线产生根切和避免根切的方法，演示刀具变位对位齿形改变及对齿轮各功能数值的影响。

二、主要功能数值

1、配模数m=8 m=20齿条插齿刀各一把 2、外型尺寸：330x310x110同一模数m=2两扇形齿轮（Z1=135,Z2=80）
说明：同一齿轮的加工工量具可加工不一样齿数的齿轮。范成仪在人机的基础上实行精心设计大方美观。制作材料除加工插齿刀具外全部应用铝制制作。


渐开线齿轮范成实训装置,创意齿轮综合加工传动解析实训装置

一、实训内容：
1、插齿滚齿一体机传动原理创新解析。
2、插齿滚齿一体机构动作解析（测绘制作机构动作简图用计算传动比）。
3、齿轮切制实训：学员可分别用插齿、滚齿加工方法切制蜡制毛坯三种齿数的标准、正变位、负变位齿轮共9种。
4、对比解析标准齿轮、正变位齿轮、负变位齿轮的加工特别点。对比解析根切齿轮和不根切齿轮的齿形特别点。
5、机械传动装置的装拆实训。
6、机械功能数值（齿轮功能数值、尺寸公差及形位公差）测量实训。
二、基础构造：
1、机械基础传动解析实训装置架外观尺寸（长×宽×高）：1000×760×1320mm，材料应用：2mm冷轧铁板，表面处置整理：分色喷塑。
2、实训台平操作面板外观尺寸（长×宽×高）：1000×580×20mm，材料应用：2mm冷轧铁板，表面处置整理：阳极氧化（黑色）。
3、实训装置由多种基础的传动机构构成，如圆柱齿轮机构、圆锥齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直线动作平面连杆机构、平行四边形连杆机构、螺旋传动机构以及链传动、滑键协作等。构成插齿机床与滚齿机床的传动系统，形成互相协调联动的范成动作、切削动作 、进给动作、让刀动作。
三、主要功能：
1、实训装置将插齿机和滚齿机合为一体。
2、实训装置能分别用插齿和滚齿方法加工三种齿数的标准齿轮、正变位齿轮和负变位齿轮共9×2种，其中含根切齿轮。可供学员查看插齿、滚齿全过程，各条传动路线运行情况及特别点，范成法加工渐开线齿廓的形成过程。
