一、设备特别点

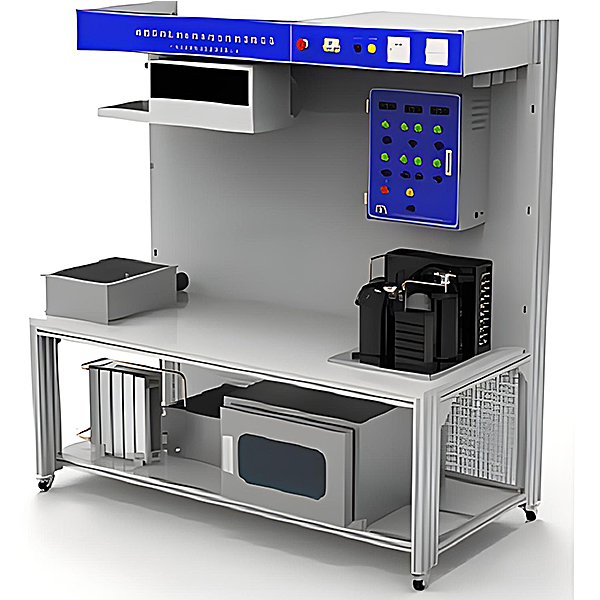

（1）ZR-PLC01型 可编程控制器实训箱是我公司按照当前教学需要*新研发出的实训箱。该实训箱将实训模型块集中在一块板上，实训模型块比以往的实训台设计更加紧凑、合理，实训内容也更加丰富。
（2）该实训系统的实训内容由基础的指令实训，基础常用电子回路实训、模型块综合实训三部分构成。在实训内容设计研发中充分征求和考虑到用户的意见和要求，使实训由简到难，从而达到一个循序渐进的学习掌控把握过程。实训内容也充分贴近实际应用和教学大纲的要求。
（3）在实训箱的设计中留出了全部的写入、输出、共同共用端子，用户可便利拓展自己的模型块，以及以后实训系统的升级。
（4）该实训箱是我公司首次应用主机和实训模型块分离模式，可以便利的更换主机。
二、技术功能
1、写入电源：AC: 220V 50HZ
2、作业环境温度（℃）：-10-55℃ 相对湿度<85%(25℃)
3、主机：标配 OMRON 30点主机，带USB编程电缆。
三、实训内容
可完成六类基础指令实训:
第一类 基础指令实训
第二类 定时器及计数器指令实训
第三类 移位寄存器指令实训
第四类 置位/复位及脉冲指令实训
第五类 跳转指令实训
第六类 常用功能指令实训
可完成十七个模型块控制实训内容：
1、天塔之光
2、交通灯自动控制
3、交通灯手动控制
4、四相步进电动机控制（实物控制）
5、液体混合装置自动控制
6、装配流水线控制
7、水塔水位控制
8、机械手自动控制
9、LED数码管控制
10、四级传送带控制
11、自动送料控制
12、自动售货机控制
13、三层电梯控制
14、邮件分拣控制
15、轧钢机自动控制
16、电镀自动控制
17、自控成型机
实训箱协作指导书可撑握下列指令的应用,表单如下：
基础指令
1.取指令2.取反指令3.与指令4.与非指令5.或指令6.或非指令7.输出指令8.求反输出指令9.电子回路块与指令10.电子回路块或指令11.定时器指令12.计数器指令
功能指令:
1 空实操指令2. 结束指令3. 互锁指令4. 互锁清除指令5. 跳转指6.跳转结束指令7. 锁存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定时器指令13. 可逆计数器指令14. 通道数值对比指令15. 数值传送指令16. 数值求反传送指令17.置位进位位指令18. 复位进位位指令19. 加法指令20. 减法指令21. 乘法指令22. 除法指令23. 十进制数变换为二进制数指令24. 二进制数变换为十进制数指令25. 译码指令26. 编码指令等。
*实训箱配备有实训指导图纸文档实训指导书,连接线等附件,免费提供系统及实训程序。
