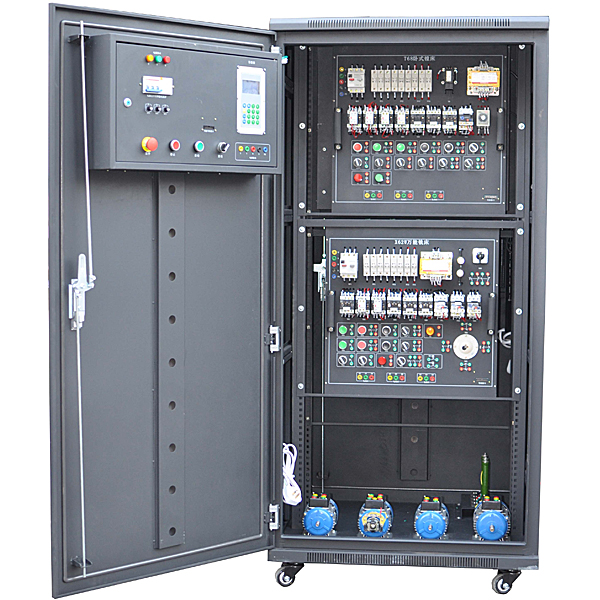

现代电气综合双面实训装置

本装置可完成“电工技术”、“工厂电气控制”、“机床线路控制”、“可编程控

制技术”等多门课程的实训。装置资源开放，可充分培养学员的实际动手能力，适合当今教育教学中的实训实训。本装置应用用标准配电储物柜为主体储物柜、双面构造，含有如下资源：电源控制、三相交流AC电源，直线DC电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模仿量模型块、编码器、彩色触摸屏、变频器（三菱系列）、控制系统、交流AC接触器、按钮、指示灯、时间继电器、行程开关、中间继电器、三相异步电动机、直线DC电动机，机床智能考核等。适用来大学、专科院校及各类职业教育培训机构的实训教学、考核鉴定。

二、 特别点

1.本装置应用标准配电储物柜为主体储物柜，充分运用该储物柜双面空间位置，其中装备有可便利拆卸的电源控制、交直线DC电源、测量仪表、低压电气器件，另一面装备有plc模仿量模型块、变频器、直线DC调节速度模型块、机床智能考核，该配电储物柜占地面积小，外观美观；

2.电气控制线路元件全部装在电气储物柜内部，配备有布线槽、接线端子；经过端子学员可自行接线、布线，组建控制系统，实训特别点明显，同时设定有一定的拓展性；

3.技能实训用的控制线路和配套的电动机经特殊设计，可模仿实际机床的电气线路，也可适用机床的电气故障解析及排故的实训要求；

4.可以完成铣床、镗床等不一样实训挂板的无线智能考核功能。

5.提供过压、过流、漏电保护电子回路，当如控制储物柜出现电源异常使系统电压（V）或电流（A）超过保护电子回路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；

6.维修电工电子电动机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学员理解电动机星三角启动控制电子回路的作业原理及电子回路构造。

7.虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统：

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流AC电压（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）测量（通电流（A）表档时灯光亮）、直线DC电流（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量范围错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流AC电压（V）档，直线DC电压（V）档，电阻档，电流（A）档，电阻调0，并而且可放大显露数值，可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。

现代电气综合双面实训装置,液压气动实训台


一、设备基础简介
本实训系统依据相关国家职业标准及行业标准，集合各职业学校机械类、机电类专业要求，按照职业教育的教学和实训要求而研发，适用职业学校开设的“液压与气压传动技术”、“液压传动与控制”、“液压与plc技术”、“气动与PLC技术”等课程的实训教学。实训系统集液压、气动、PLC电气控制及液压拟真技术于一体，除了适用专业实训教学，还能开展技能考核以及职业竞技比赛,经过开展项目式实训，培养学员液压泵站装配与调节测试、液压系统组装与调节测试、气动系统装配与调节测试、电气控制技术、PLC应用技术和液压与气动系统运行维护等职业能力。
二、设备特别点
1.贴近工业现场：液压泵站按照工业级标准设计，并增设考核点；液压和气动元件应用国内知名品牌，应用液压比例阀和叠加阀，与行业应用接轨；模仿装置应用工业经典型的控制装置，接近行业实际运用。
2.系统结合灵活：应用模型块化构造设计，模型块和模型块之间既可以单独运行，也可以由几个模型块结合成综合控制系统，便利设备的升级和拓展。
3.综合性强：系统集各种工业液压气动元件、继电器控制单元、PLC控制单元于一体 ，是经典型的电液气一体化的综合实训设备，不仅可以适用基础液压和气动系统实训教学、还可以完成工程实训及职业竞技比赛。
4.实操性强:依据相关国家职业标准、行业标准和岗位要求设定各种实际作业任务，以职业实践活动为主线，经过“做中学”，真正提升学员的动手技能和就业能力。
5.噪音低：应用电动机和泵轴一体化连接，油箱和实训平台分开存放，应用高压胶管连接，使振源和其它机构不形成共振，大大降低了泵站产生的噪声和振动。
6.安全性强：带有电流（A）型漏电保护，带有过流保护，防止误实操损坏设备；带相序保护，当断相或相序改变后，切断线路电源防止电动机反转；系统配备有超高压卸载保护功能，以免损坏元件及保证安全。
三、技术功能数值
1.写入电源：三相四线（三相五线）～380V±10% 50Hz；
2.作业环境：温度（℃）-10℃～40℃ 相对湿度≤85%（25℃）
3.装置容量（KV）：≤5.0kVA
4.外型尺寸：实训平台尺寸：2200mm×900mm×980mm
            双泵液压站尺寸：1400mm×700mm×900mm
