曲柄导杆滑块与凸轮机构实验台

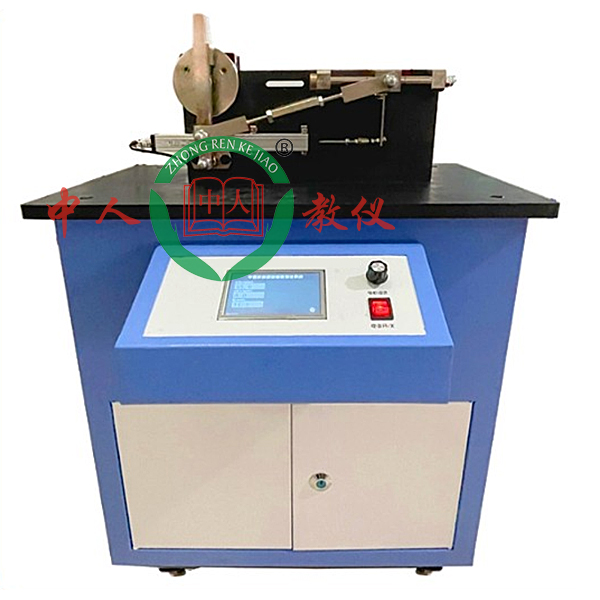

曲柄导杆滑块与凸轮机构实验台,汽修电工考证实训台该实验台完全以《机械原理》教科书中实例一牛头刨床机构进行实物模拟仿真,可作牛头刨床机构速度、加速度仿真和实测实验,及速度波动调节实验。所做仿真和实测曲线与教科书中实例完全一致。

曲柄导杆滑块与凸轮机构实训台,汽修电工考证实训台

该实训台完全以《机械原理》教科书中实例一牛头刨床机构实行实物模仿拟真,可作牛头刨床机构速度、加快速度度拟真和实验测试实训,及速度波动调动实训。所做拟真和实验测试弯曲线与教科书中实例完全一致。深入学员对平面机构速度解析和速度波动调动两章内容的理解。
该实训配备适应高速动态功能数值收集的AD卡和应用微电脑控制实行数值处置整理并打印实训成果,使学员掌控把握现代动态功能数值测量试验技术。
一、 实训内容
1. 平面机构动作解析实训
2. 机械系统动力学拟真实训
3. 机械系统速度波动调动实训
二、 主要技术功能数值
1、电动机功率(W):90W
2、调节速度0~280转/分
3 、光栅角位移传感器:1000栅
4、直线位移传感器:160L
5、外型尺寸:600×380×460mm
6、重量(kg):45Kg
三、 功能特别点
1. 该实训台有负载器,可完全模仿牛头刨床刨刀的受力情况-正行程作用恒定荷载量,反行程空载。
2. 该实训台为综合实训台,即可作平面机构动作解析实训,又可作机械系统动力学测量试验拟真实训和速度波动调动实训
3. 该实训台装备有大小飞轮各一个,可经过不加飞轮和更换飞轮,对比速度波动调动效果
4. 配套的计算机数值测量试验拟真系统,可解析从动件与主动件之间的动作关系,和求解在负载作用下主动件真实动作规律,并作出动作拟真和实验测试弯曲线
5. 该实训台配制适应高速动态功能数值收集的AD卡,测量试验精确度高,速度快而且平稳。

曲柄导杆滑块与凸轮机构实训台,汽修电工考证实训台


曲柄导杆滑块与凸轮机构实训台,汽修电工考证实训台

一.设备简介
本设备选装搭配 汽车各类型单元模型块板,展示汽车各类型单元模型块系统的构造与原理;设定有直线DC与交流AC电流(A)系统,各单元模型块板可灵活拆卸与装配,适用各类型单元模型块板实训与考核。
适用汽车电工考证实训考核需要。

二.构造构成
模型块化双面原车电器制作的挂式模块件,钢木构造焊接冲压等结合套件、电源开关、+12V与+5V直线DC电源、各类型信号模仿装置、可位移钢木结合台架等。

原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、空调电子回路系统、全套电器的连接线、实训考核台、位移台架等。
含有汽车电器系统:
1-照明插接模型块、2-车窗与中控系统电器插接模型块、3-雨刮器系统电器插接模型块、4-音响系统插接模型块、5-发动机点火与喷射系统模型块;6-仪表系统电器模型块;7-充电模型块;8-起动模型块;9-空调模型块。

三.功能特别点
1.设备完成各类型单元模型块搭接,展示汽车各类型单元模型块的构成构造及原理。
2.各单元模型块板可灵活拆卸与装配,可搭接成全车电器系统、也可装配单独的单元模型块板。
3. 各单元模型块板框冲压成形,框体结构与模型块板可分离,应用烤漆工序技艺。
4.每个模型块上有接线检验测试端子和电子回路原理图,学员可对照电子回路原理图实行各个模型块的线路连接实训,以锻炼学员实际动手和解析电子回路的能力;
5.单独模型块化:按照实训内容需要,灵活调换各种实训模型块,完成快速便利,一台多用的效果;
6.每个模型块的线路难易程度不一样,教师可按照模型块线路的难易程度对学员实行不一样等级的实训考核;
7.系统元件插接好线后,真实可运行的汽车电器各系统,充分展示汽车电器各系统的构成构造与作业原理。
