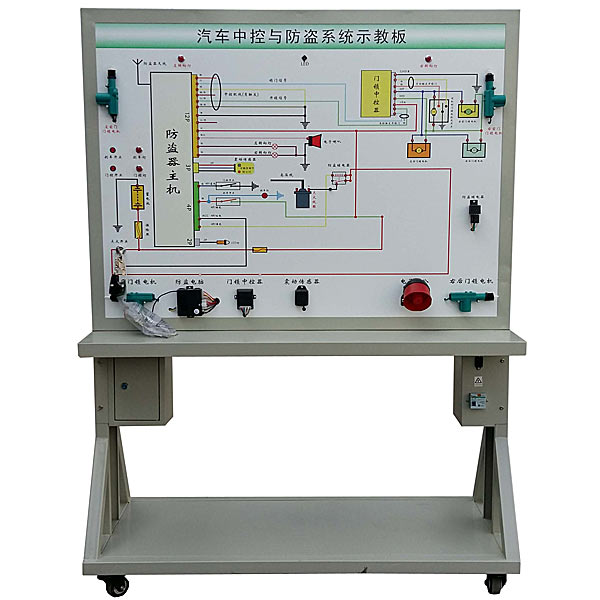

汽车中控与防盗示教实训装置
汽车中控与防盗示教实训装置,起重机电路实验装置该设备采用 汽车中控与防盗系统实物为基础,充分展示汽车中控与防盗系统的组成结构和工作过程。适用于学校对汽车中控与防盗系统理论和维修实训的教学需要。
一、设备简介
该设备应用 汽车中控与防盗系统实物为基础,充分展示汽车中控与防盗系统的构成构造和作业过程。
适用来学校对汽车中控与防盗系统课程理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车中控与防盗系统,充分展示汽车中控与防盗系统的构成构造。
2.操纵中控与防盗开关,真实演示汽车中控与防盗系统的作业过程。
3.示教板操作面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板,表面经特殊工序技艺喷涂底漆处置整理;学校学员可直观对照电子回路图和实物,认知和解析汽车中控与防盗系统的作业原理。
3.示教板操作面板上装配备有检验测试端子,可直接在操作面板上检验测试汽车中控与防盗系统各电子回路元件的电信号,如电阻、电压(V)、电流(A)、频率信号等。
4.示教板操作面板部分应用1.5mm冷板冲压成形构造,外观美观;底架部分应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,示教板底座上配备有40cm左右的桌面,便利存放图纸文档实训指导书、轻型检验测试仪表器具等。
5.示教板作业应用普通220V交流AC电源,经内部电子回路变压整流变换成12V直线DC电源,无需蓄电池,减少充电的麻烦,12V直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器:进入系统后自动播放装配内容,视频中各步骤均有文字说明
汽车中控与防盗示教实训装置,起重机电子回路实训装置
1、基础要求
桥式起重机电气技能实训装置(半实物)多加了20/5T桥式起重机拟真半实物模型,经过连接口把起重机电气部分和实物模型连接起来,将起重机的各动作过程全部展现出来,更加真实,直观。
2、构造要求
1.20/5T型桥式起重机半实物拟真模型是参照实际20/5T 型桥式起重机的功能,并按一定尺寸比例缩小而设计的;
2.本套装置电气部分的实操,能完成20/5T型桥式起重机各种动作,它含有概括:副钩上下控制、主钩上下控制、小车前后控制及大车的左右动作控制;
3.起重机电气的全部接点,在装置的操作面板上全部设定了相应的测量试验点,便利学员检验测试判别,同时在操作面板下方还设定了故障排除开关;
4.经过故障设定,可以使学员能真实的理解到故障点与实际车床的联系,使学员掌控把握实际的电气线路维修保养的动手能力。
5.全部故障点设定均在控制操作面板后面,正面为实操面和电器元件。
4、实训内容要求
1.熟悉常用低压电器的机构、原理;
2.电子回路线路解析;
3.经过查看机床模型的动作,理解机床的实际动作;
4.经过测量找出线路中的故障点,对镗床的故障排除;
5.设定故障点,作为维修电工的技能考核装置;
5、故障设定:
1.起重机主钩不能启动;
2.副钩不能启动;
3.小车不能动作;
4.大车不能动作;
5.小车动作失去限位保护;
6.大车动作失去限位保护;
7.小车不能向后;
8.主钩提升故障;
