教师学生制图测绘实验台

教师学生制图测绘实验台,供配电技术技能实验装置1)整体采用钢板架结构:配置绘图桌面,电脑显示平台、主机柜、储物柜、工具抽和键盘抽等;2)左、右桌面基材:左侧主桌面采用满足国优的标准零号(120090020mm厚)东北椴木加厚绘图专用板

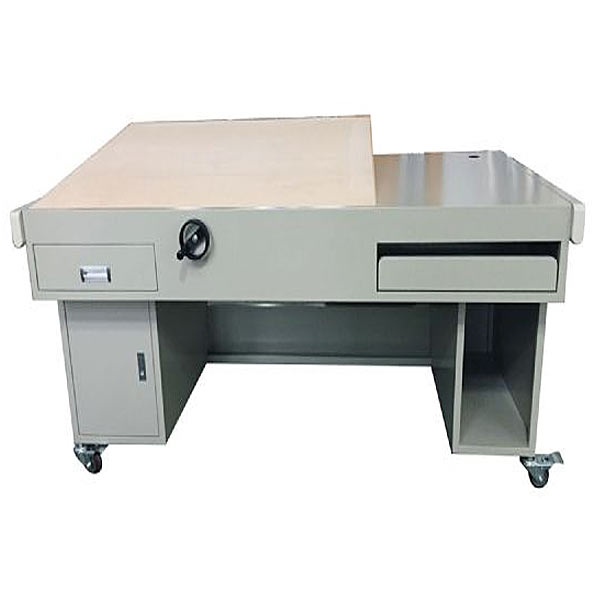

教师学员制图测绘实训台,供配电技术技能实训装置

规格(L×W×H):1800×970×800mm
技术构造功能数值:
1)整体应用铁板架构造:
配备绘图桌面,电脑显露平台、主机储物柜、储物储物柜、工量具抽和键盘抽等;
2)左、右桌面基材:
左侧主桌面应用适用国优的标准零号(1200×900×20mm厚)东北椴木加厚绘图专用板,桌面下双侧应用绘图专用手拧倾角调动机构,保证桌面平整、同步控制调动倾斜度调动0-70°,靠身边为手摇拧手柄,便利可靠;右侧桌面为电脑显露屏实操台,存放电脑实操和存放文具书籍等;
3)多个储物空间:
桌面下部左、右配备工量具抽和键盘抽,适用日常教学绘图和电脑实操的需要;桌体左侧配备带门储物储物柜,右侧配备开放式主机储物柜,便利存放工量具和主机等;
4)平稳性调动脚垫:下部应用塑胶木水平调节螺丝脚垫或者万能转向轮,可防滑、防噪音,设定有调动功能,保证桌面平稳和构造的坚固。
主材规格及表面处置整理:
1)绘图桌体支撑架应用优质钢矩管材料(30×60×1.0mm)和0.8mm以上的铁板材料;全部桌体构造或者部位件钢材均为国标设备,焊接部位必须应用二氧化碳保护焊接工序技艺,满焊,焊点牢固、平滑、美观,无气泡、毛刺和漏焊、假焊情况,具备耐磨损抗刮花功能;全部应用静电均匀喷塑(颜色为淡浅灰色),喷塑前应实行完整的除油、除锈、酸洗磷化处置整理,保证不出现喷塑剥落、反锈情况。
2)桌面基材应用适用国优的东北椴木加厚专业绘图板(1200×900×20mm厚),设定有耐用不易变形的功能;电脑显露屏辅桌面(600×900×18mm)均应用环保E1级三聚氰胺桌操作面板,应用高频热压一次成型,握钉力强,不易膨胀,不易变形,牢固耐用。应用1.5mm以上优质PVC加进口热溶胶全自动机械封边机封边,边沿整齐平滑,层纹清楚。

教师学员制图测绘实训台,供配电技术技能实训装置


教师学员制图测绘实训台,供配电技术技能实训装置


一、基础要求

1. 建立与当前电力系统发展现状相适应的供配电技术实训装置,培养设定有较高专业技能、能够从事配电网运行、实操与技术管理等作业的高级技术应用型人才。

2. 建成实训、实践、实训一体的综合型实践教学平台,完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实训任务,并提升学员的专业实操技能。

3. 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学员的课程设计和毕业设计提供良好的研究设计平台。

4. 培训和考核从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调节测试的现场技术工程人员。

5. 为电气工程、电力系统等方向的科学研究提供试验平台。

二、技术功能数值

供配电技术实训装置含有概括以下核心包括部分:变配所一次接线系统、测量表计、多功能微机保护装置、补偿电容器组、短路设定模型块、常规继电器、特性测量试验信号系统等。

整个实训系统控制电源(含有概括继电器辅助电压(V))均应用安全电压(V)以内的直线DC24V电源。实训信号要求按照电力系统二次标准输出,而且严格控制输出功率(W),杜绝触电隐患。

(1)、变配所一次接线系统:

模仿10kV/380V降压变配所,至少含有概括2路10kV进线(其中一路可作为备用电源),1台配变和4路380V出线。在一次接线系统中装配备有短路故障设定单元,用来模仿线路或设备的各种故障情况。

至少含有10只三相模仿断路器:用三相交流AC接触器模仿完成。模仿断路器能经过就地手动按钮和远方遥控实行分合闸实操,模仿断路器的就地按钮带红绿色灯光指示(带灯按钮,红灯表示合,绿灯表示分)。
