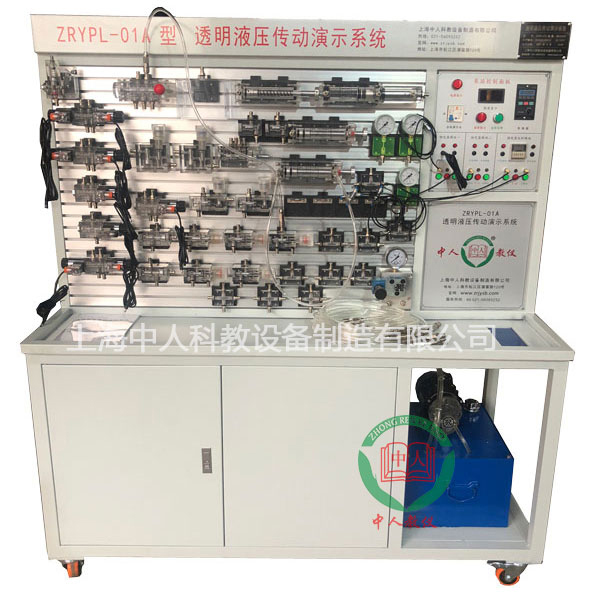

透明液压演示系统实训装置

1、电源：AC220V  50Hz

2、直线DC电源：写入AC220V  输出DC24V/2A

3、液压实训油泵电动机功率（W）：250W，配备有专用的电动机调节速度器，调节速度界限：0－1700r/min

4、实训作业时离液压实训台1.5m远处噪声≤58dB。

5、实训油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V   吸力30N

7、实训台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表功能数值：

交流AC电压（V）测量范围档位分：10、50、250、1000

直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测试功能：垂直角度±15°距离1-30cm

三极管测量孔

二、主要特别点

1、透明液压传动演示系统主要采用实训桌、实训台、液压元件和电器控制器件等结合套件构成。

2、实训桌、实训台为钢制双层亚光密纹喷塑构造，实训桌储物柜内部存储放液压元件等。

透明液压演示系统实训装置,储物柜式电气控制系统装配与调节测试实训装置

一、 设备基础简介

该装置设定有电气控制系统的电子回路设计、装配和布线，传感器接线与调节、plc编程、模仿量模型块应用、人机界面HMI组态、电动机驱动（含变频器及对应电动机、伺服驱动器及伺服电动机、步进电动机及驱动器、继电控制与保护、温度（℃）控制器、增量型编码器）功能数值设定、以及经典型机床控制电子回路故障排除等功能。装置中多参量就地实时手工给定（如速度就地实时改变给定、温度（℃）改变就地实时给定、距离改变就地实时给定等），完成了系统控制的就地实时控制，真实的模仿和反映了工业控制的过程，实训内容广泛、改变多样，是一款经典型的职业能力培养设备，经过在该设备上实训，可使学员职业能力得到大幅度提升。

二、 设备特别点

1. 本装置是由控制储物柜、受控对象等构成一个完整系统，设定有占地面积小、实操便利、可位移、内部装配备有照明设施、实操操作面板,各控制点和通讯连接口均引出到专用的接线板上，使实训更加便捷。

2. 控制元件（如PLC、变频器、接触器等）应用导轨式装配，实训时可按照需要实行合理的调节装配，布线应用工业线槽板前布线方法，设备的进出线应用塑料软管及接头与受控对象实行连接，受控对象应用外置方法方便查看。

3. 本装置应用模型块式构造，拓展性强，选用不一样的配备、调节系统功能数值，从而完成控制系统需求。

三、 技术功能

1. 写入电压（V）：三相五线 ～380V±10%  50Hz

2. 作业环境：环境温度（℃）界限为-10℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量（KV）：＜1kVA

4. 外观尺寸：850mm×800mm ×1800mm

5. 安全保护：设定有漏电保护，安全符合国家标准

6.虚拟多用表功能数值：

交流AC电压（V）测量范围档位分：10、50、250、1000

直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测试功能：垂直角度±15°距离1-30cm

三极管测量孔
