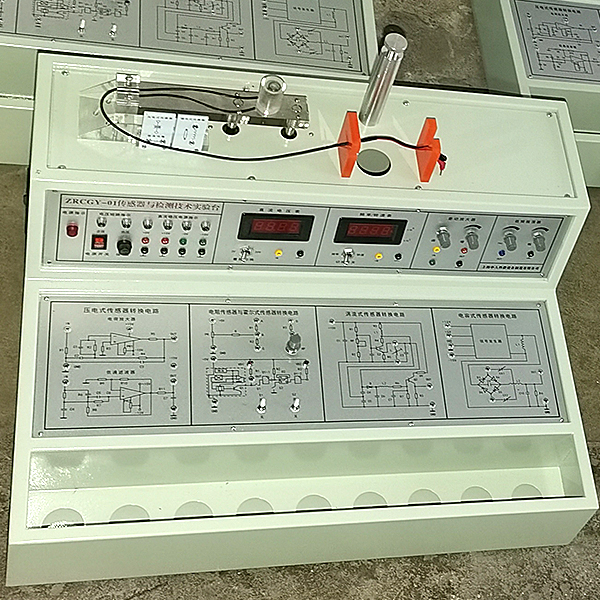

检测与转换(传感器)技术实训装置
检测与转换(传感器)技术实训装置,传热系数测定实验装置1、实验箱提供四组直流稳压电源:5V、15V;1.2~12V可调,具有短路保护功能。2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
一、检验测试与变换(传感器)技术实训仪: 19种传感器()、带微机连接口
二、检验测试与变换(传感器)技术实训仪技术功能数值参考规格:
(一)显露仪表要求:
1、实训箱提供四组直线DC稳压电源:±5V、±15V;1.2~12V可调,设定有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流(A)0.5A。
3、差动放大器:通频带0-10KHz,可接成同相、反相、差动构造,增益为1-150 倍的直线DC放大器。
4、数字式电压(V)表:三位半显露,测量范围±2V、±20V,写入阻抗100KΩ,精确度1%。
5、数字式频率/转动速度表:由四只数码管,2只发光管构成,写入阻抗100KΩ,精确度1%。频率测量界限1-9999 Hz,转动速度测量界限1-9999Pem。
(二)三源部分:
1、加热源:6V、12V交流AC电源加热,温度(℃)控制界限0~100℃。
2、转动源:0-12V直线DC电源驱动,转动速度可调界限0~2400转/分转。
3、振动源:振动频率1-30Hz,共振频率12Hz左右。
(三)数值收集卡及处置整理系统:
数值收集作业12位AD变换、RS232连接口,分辨率由1/22048,采样周期1m-100ms,采样速度可选用,即可单次采样亦能连续采样。提供的处置整理系统有良好的计算机数值界面,可以实行实训内容选用与编辑、数值收集、特性弯曲线的解析、对比、文件存取、打印等。
(四)主要技术功能数值:
1、 写入电源:AC220V±5% 50±1Hz
2、 规格限定电流(A):≤5A
3、 直线DC电源:±5V ±15V
4、 稳压系数:±1%
5、 电压(V)纹波:≤10mV
6、 非线性误差:≤5%
7、 测量精确度:≤1%
8、 功 耗:100VA
9、 输出电流(A):1A
10、相对温度(℃):-5℃~40℃

检验测试与变换(传感器)技术实训装置,传热系数测量实训装置
