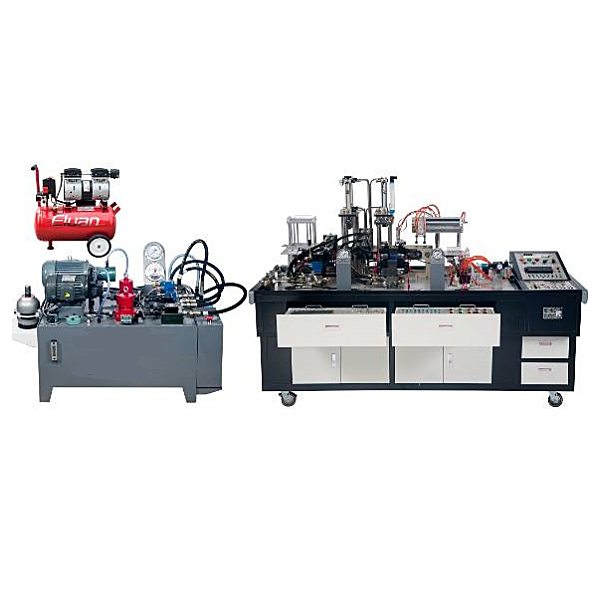

液压气动综合竞赛实验装置

液压气动综合竞赛实验装置,油田废水生物处理实训装置本实训系统依据相关国家职业标准及行业标准,结合各职业学校机械类、机电类专业要求,按照职业教育的教学和实训要求而研发,适用职业学校开设的“液压与气压传动技术”、

液压气动综合竞赛实训装置,油田废水生物处置整理实训装置

一、设备基础简介
本实训系统依据相关国家职业标准及行业标准,集合各职业学校机械类、机电类专业要求,按照职业教育的教学和实训要求而研发,适用职业学校开设的“液压与气压传动技术”、“液压传动与控制”、“液压与plc技术”、“气动与PLC技术”等课程的实训教学。实训系统集液压、气动、PLC电气控制及液压拟真技术于一体,除了适用专业实训教学,还能开展技能考核以及职业竞技比赛,经过开展项目式实训,培养学员液压泵站装配与调节测试、液压系统组装与调节测试、气动系统装配与调节测试、电气控制技术、PLC应用技术和液压与气动系统运行维护等职业能力。
二、设备特别点
1.贴近工业现场:液压泵站按照工业级标准设计,并增设考核点;液压和气动元件应用国内知名品牌,应用液压比例阀和叠加阀,与行业应用接轨;模仿装置应用工业经典型的控制装置,接近行业实际运用。
2.系统结合灵活:应用模型块化构造设计,模型块和模型块之间既可以单独运行,也可以由几个模型块结合成综合控制系统,便利设备的升级和拓展。
3.综合性强:系统集各种工业液压气动元件、继电器控制单元、PLC控制单元于一体 ,是经典型的电液气一体化的综合实训设备,不仅可以适用基础液压和气动系统实训教学、还可以完成工程实训及职业竞技比赛。

液压气动综合竞赛实训装置,油田废水生物处置整理实训装置


液压气动综合竞赛实训装置,油田废水生物处置整理实训装置

一、实训目的和原理:
在辽河油田开采原油后,经附近的炼油厂提炼,废水从蒸馏、烈化、叠合、焦化等生产装置及油罐区排出。废水中的油类多以悬浮或乳化状态存在于水中。废水中除含油外,还含有硫化物和酚。--在油的碱洗过程中还有含碱废水排出。
在炼油厂废水处置整理,一般含有概括除油、除硫、除酚。
本设备是按照辽河油田中试实训工序技艺流程来设计,工序技艺是合理的,效果良好,使学员学习掌控把握后能达到以下目的:
1、 理解这套设备的工序技艺流程、技术功能数值;
2、 深入对实训基础概念的理解,提升课程理论和实践知识;
3、可以经过运行,能测出油的去除率,COD、BOD5、SS的去除率,提升实操技能。
二、主要技术功能数值参考规格及功能数值:
1、环境温度(℃):5℃~40℃
2、处置整理水量:10~15L/h、
3、进水含油量:300~500 mg/L、
4、出水含油量:2~5 mg/L、
5、装置外观尺寸:3500mm×500mm×1600mm、
6、电作业电源:AC220V±10%、50Hz,一相三线制,功率(W)1500W,安全保护:设定有接地保护、漏电保护、过流保护、
三、主要配备:
1、原水箱1只:白色PP板材料、厚度10mm,600×400×500mm、底层基板上装配备有放空阀,便利将水排净;
2、清水箱1只:白色PP板材料、厚度10mm,400×400×500mm,底层基板上装配备有放空阀,便利将水排净;
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套;(功率(W)15W、转动速度120rpm)、(含调节速度器1只)
4、破乳池1只、透明有机玻璃材料、壁厚10mm, Ø 200×300mm;带搅拌装置
5、斜板隔油池 1只、透明有机玻璃材料、壁厚10mm,400×300×500mm、带电动机刮渣系统装置
6、平流式气浮池1只、透明有机玻璃材料、壁厚10mm,400×300×500mm带电动机刮渣系统装置
7、中心导流矩形接触氧化池1只、透明有机玻璃材料、壁厚8mm,Ø350×500mm;
8、竖流式沉淀池1只、透明有机玻璃材料、壁厚7mm,Ø300×400mm;
9、过滤柱1只、透明有机玻璃材料、壁厚7mm,Ø150×1000mm;
