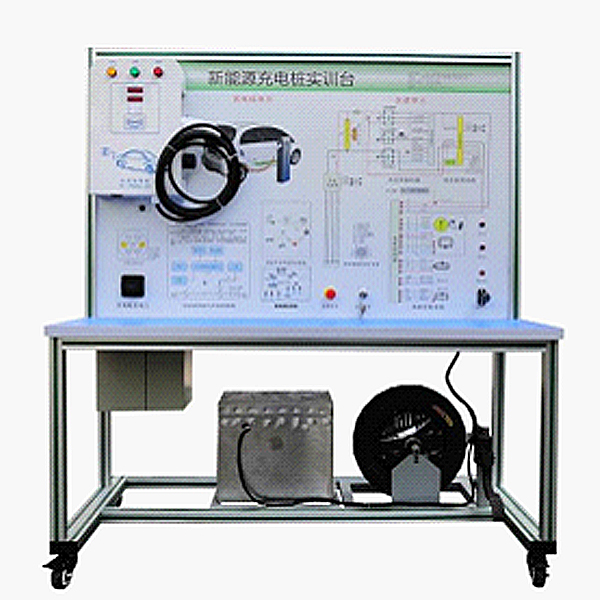

电动车充电桩与充电系统实验装置

电动车充电桩与充电系统实验装置,车联网系统实验装置该设备完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。

电动车充电桩与充电系统实训装置,车联网系统实训装置

一、设备简介
该设备完整展示了新能源汽车充电装置系统,全面展示了充电桩的构成、构造、原理、实操及排故障。
配套国标充电枪与车载充电座,而且装配真实的驱动电动机运行负载。
二、功能特别点
1.详细的原理框图展示,真实可实操运行的充电系统与电动机驱动系统。
2.操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板,表面经特殊工序技艺喷涂底漆处置整理;操作面板打印有永不褪色的彩色电子回路图与作业原理示意图;学员可直观对照电动汽车充电与电动机驱动系统构造原理图和实物,认知和解析电动汽车充电与电动机驱动系统的作业原理。
3.真实的交流AC充电桩充电端口,方便学习掌控把握充电端口管脚定义及作用。
4.操作面板上装配备有点火开关、充电桩分解结合套件,电动机驱动系统结合套件,电动机控制器,工况指示灯,电源开关,油门踏板,限制动作踏板,动力电动机与电池等模型块与操纵开关。
5.操作面板部分应用1.5mm冷板冲压成形构造,外观美观;底架部分应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,示教板底座上配备有30cm左右的桌面,便利存放图纸文档实训指导书、轻型检验测试仪表器具等。
6.配套充电桩智能充电卡片、充值系统。
7.装配充电桩的电压(V)表与电流(A)表,同步显露数值。
8.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。

电动车充电桩与充电系统实训装置,车联网系统实训装置


电动车充电桩与充电系统实训装置,车联网系统实训装置

该实训平台由智能网联汽车、基础建造设计(沙盘)、位移式智能网联信号机管控系统、位移式交通信息发布系统、位移式电子警察视频监控系统、车联网服务器、数字化道路交通沙盘控制系统、智能车基于激光SLAM自主定位与导航教学模型块、智能车基于深度视觉学习掌控把握算法模型块构成
构成部分
1.智能网联汽车
微缩智能车应用阿克曼转向方法,按照1:10或1:20比例,搭载核心处置整理器,能适用长时间高算例的要求以及复杂矩阵运算,另外搭建的CORTEX-M3动作系统处置整理器可以将动作控制周期**到1ms。按照教学与实训内容,提供相应的源代码、连接口函数、教学实例、指导手册等课件,便利师生 “随时”、“随地”、“随心”的理解、学习掌控把握、运用、研发、创新的无人驾驶算法技术、远程模仿驾驶技术、车路协同研发技术等,以及参加各种智能车竞技交流AC活动。
(1)智能车硬件功能数值
车辆类型:1:10阿克曼转向竞速级碳纤维RC车体,配备装备前后悬挂避震和四驱差速驱动系统
车载六核智能决策芯片RK3399,主频多达1.8GHz以上;
车辆尺寸:45cm长*20cm宽*17cm高;
转向形式:前桥阿克曼转向(高精确度伺服电动机)
控制精确度:±1°
驱动方法:后驱动(直线DC减慢速度电动机)
通讯方法:WIFI/串行口通讯
核心传感器:ZNJ单目摄像头;9轴IMU、高分辨率编码器;单线高精确度激光雷达;6个红外测距传感器;2.4寸全彩车路协同信息屏;2.4G/5G 工业级WIFI模型块;信标感应模型块、无线充电模型块;灯光系统:前大灯*2、刹车灯*2、转向灯*4,含有刹车灯显露系统、转向灯显露系统,前大灯照明系统;
主要材料:铝制+ABS工程塑料
实操系统:支持C/C++/ROS/Ubuntu;
(2)智能车功能简介
可完成车辆自动编队跟驰行驶:智能车能够自主完成多车编队行驶、跟驰行驶,它的物理模型;
可完成智能车自适应速度控制、定速巡航,以及按照限速指示牌速度行驶;
