检测与转换技术实训台

检测与转换技术实训台,制冷系统性能测试实训台ZRCGQ-01检测与(传感器)技术实验箱是本中人**推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、

检验测试与变换技术实训台,制冷系统功能测量试验实训台

基础简介:

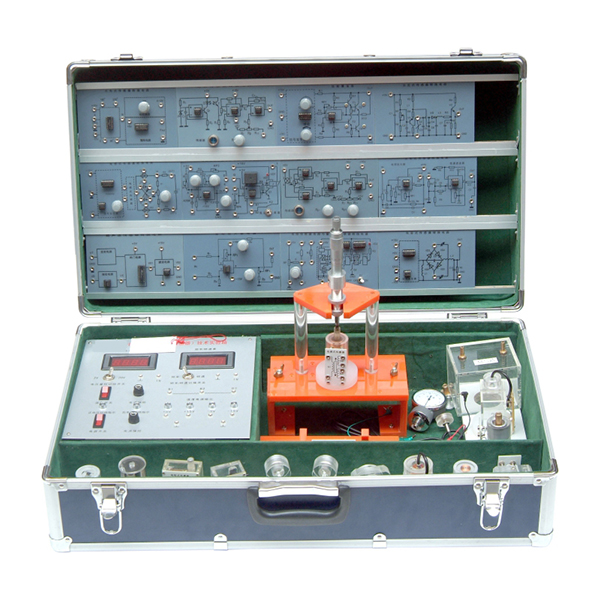

ZRCGQ-01检验测试与(传感器)技术实训箱是本公司**推出为传感器及教学实训而研发的适应不一样类别、不一样层次的专业教学实训设备。可完成“传感器原理与应用”、“自动检验测试技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实训。为各高等院校、中专与职业技术学院等新建或扩建实训室,迅速开设实训课提供了理想的实训室设备。

技术规范及要求:

1、写入电源:AC220V±5%  50±1Hz

2、规格限定电流(A):≤5A

3、直线DC电源:±5V   ±15V

4、稳压系数:±1%

5、电压(V)纹波:≤10mV

6、非线性误差:≤5%

7、测量精确度:≤1%

8、功    耗:100VA

9、输出电流(A):1A

10、相对温度(℃):-5℃~40℃

11、相对湿度:<85%(25℃)

12、实训箱外观尺寸:660×400×230mm

实训箱技术要求:

1、实训箱提供四组直线DC稳压电源:±5V、±15V,设定有短路保护功能,一组加热源。

2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,**输出电流(A)0.5A。

3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压(V)界限:0VP~10VP连续可调,**输出电流(A):0.5A(有效值0.4KHz)。

4、差动放大器:通频带0-10KHz,可接成同相、反相、差动构造,增益为1-150倍的直线DC放大器。

5、数字式电压(V)表:三位半显露,测量范围±2V、±20V,写入阻抗100KΩ,精确度1%。

6、数字式频率/转动速度表:由四只数码管,2只发光管构成,写入阻抗100KΩ,精确度1%。频率测量界限1-9999Hz,转动速度测量界限1-9999r/min。

7、机械式压力表:0-40Kpa,精确度2%。


检验测试与变换技术实训台,制冷系统功能测量试验实训台


检验测试与变换技术实训台,制冷系统功能测量试验实训台

一、设备基础简介:制冷压缩机功能测量试验实训装置”应用蒸汽压缩式制冷循环系统,配备装备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部位件,并设定有智能温度(℃)记录仪、流量计、压力表、电压(V)表、电流(A)表等测量仪表。不但能开设制冷压缩机功能功能数值的测量实训,还能实行制冷循环基础原理的演示实训。适用来职业院校制冷专业相关课程的教学实训。实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工(初级、中级、**)》、《家用制冷设备原理与维修》、《制冷空调装置实操装配与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
二、实训目的
经过本实训,使学员在对制冷循环的理性认知的基础上,进一步熟悉和掌控把握制冷系统的基础包括,深入对制冷系统的认知及制冷系统热力计算方法的认知,并经过实训理解不一样物理量的收集方法及实训仪表的作用。
使学员在对制冷循环的理性认知的基础上,进一步熟悉和掌控把握单级蒸汽压缩式制冷系统的基础构成;
理解温度(℃)、压力功能数值收集方法;
理解多种制冷系统功能测量试验的方法,掌控把握液体载冷剂循环法测量制冷系统功能的方法;
经过对实际测量功能数值计算,解析影响制冷系统功能的因素。
学习掌控把握制冷系统测量试验方法,按照现有实训条件,设计实训方案,完成制冷系统功能测量试验任务。
三、实训原理及装置:
压缩机、冷凝器、蒸发器、节流阀包括制冷系统,蒸发器、冷凝器均为水冷式,制冷系统工况经过加热器调动蒸发器进出水水温,经过阀门调动进出蒸发器、冷凝器水的流量来调动;制冷量为蒸发器进出水带走的热量,经过测量冷凝器进出水带走的热量来校核实训。模仿制冷系统故障情况和数值改变,实训数值经过5寸彩色温度(℃)/压力监控仪,就地实时显露运行状态,实训数值存档和打印功能。
